EVAL-ADN4680E

製品概要

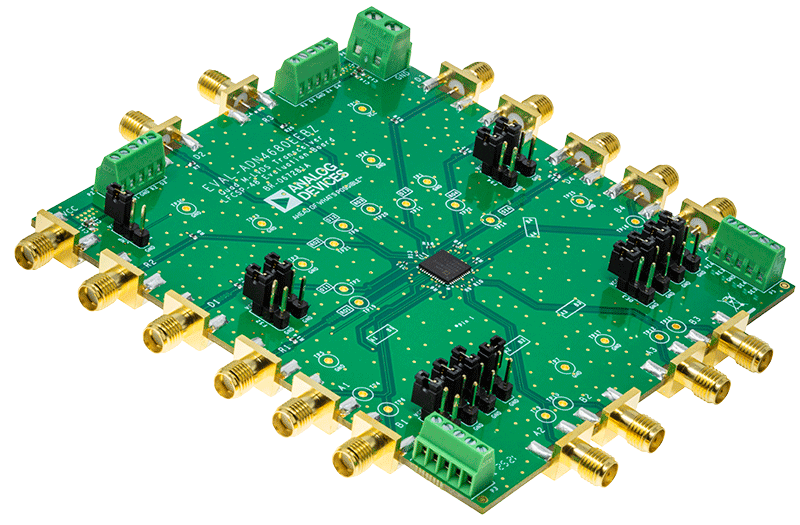

EVAL-ADN4680EEBZでは、ADN4680E 250Mbps、半二重、クワッド・マルチポイント、低電圧差動伝送（M-LVDS）トランシーバーを迅速かつ容易に評価できます。EVALADN4680EEBZでは、外付け部品を使用することなく、各トランシーバーの入出力機能を実行できます。

サブミニチュアA（SMA）コネクタを使用して、高速ロジック信号およびM-LVDSバス信号を簡単に接続できます。スクリュー端子ブロックを使用して、電源、グラウンド、およびデジタル信号にアクセスできます。ジャンパ・オプションにより、各トランシーバーのドライバおよびレシーバーのイネーブル・ピン、各トランシーバーのフェイル・セーフ機能、グローバル・パワーダウン・モードをコントロールできます。

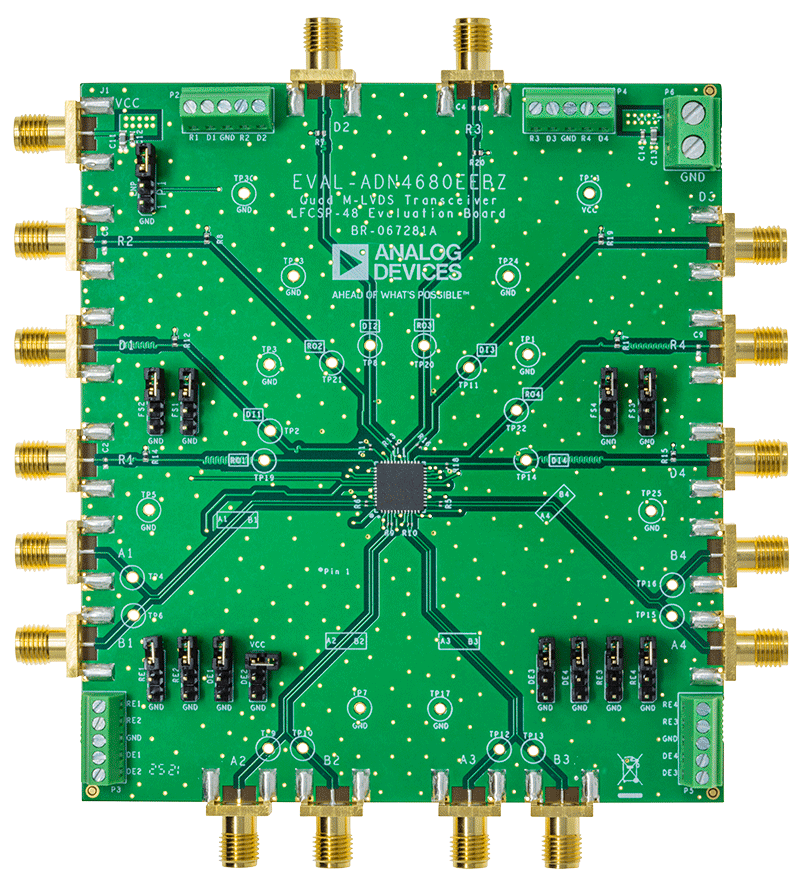

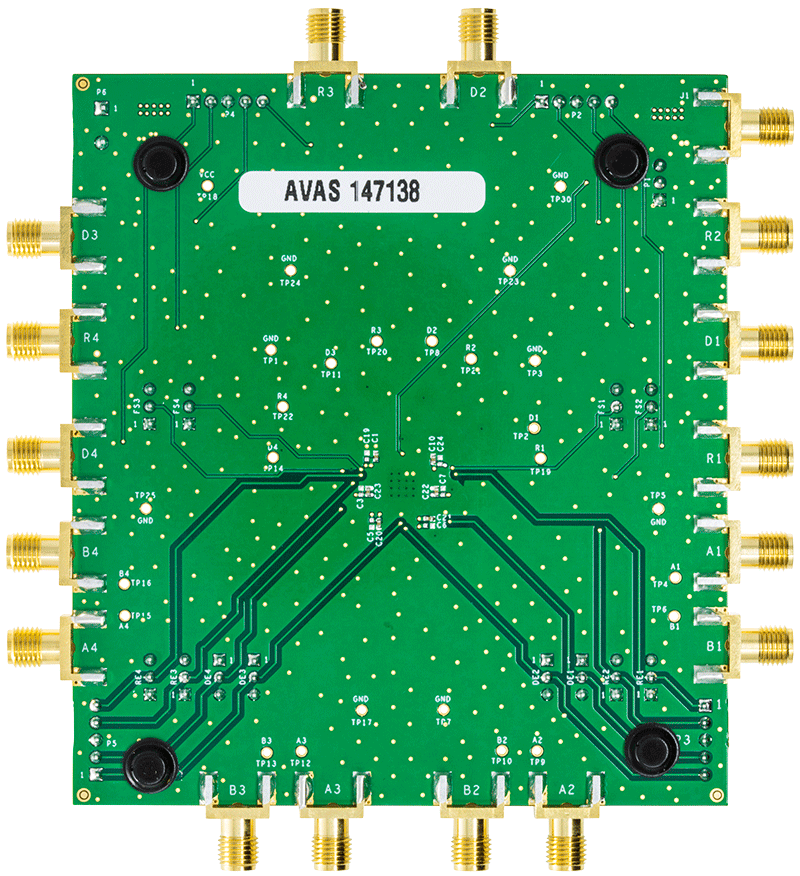

EVAL-ADN4680EEBZは、高速シグナリング用に最適化されています。ボード上の差動M-LVDS信号線パターンは、100Ωの差動ペアに適合する長さで配線されています。DIxデジタル入力およびROxレシーバー出力も、制御された50Ωのグラウンドへのインピーダンスに適合する長さで配線されています。EVAL-ADN4680EEBZは、最適な電力の完全性を実現する安定したグラウンドおよび電源プレーンを備えています。

EVAL-ADN4680EEBZには、7mm × 7mm、48ピンLFCSPの中にADN4680Eトランシーバー用のフットプリントがあります。ADN4680Eの詳細については、ADN4680Eのデータシートを参照してください。EVAL-ADN4680EEBZを使用する際は、データシートと併せてこのユーザ・ガイドを使用してください。
