ユーザ・ガイド Rev. 0
1 すべてを表示

製品概要

機能と利点

  • 絶縁グラウンド・プレーン（ロジック側およびバス側）
  • 2.5ギガビット動作および高精度のジッタ測定（ランダム・ジッタに対し1ps（実効値）未満）に対応可能な高速レイアウト。
  • SMA端子による利便性の高い接続
    • サイド1（VDD1）およびサイド2（VDD2）の1.8V電源
    • サイド1（VIO1）およびサイド2（VIO2、ADN4621でのみ使用）のLVDSレシーバー用3.3V電源
    • サイド1のグラウンド（GND1）およびサイド2のグラウンド（GND2）
    • サイド1のLVDS信号：DIN1+、DIN1−、DIN2+またはDOUT2+、DIN2−またはDOUT2−
    • サイド2のLVDS信号：DOUT1+、DOUT1−、DOUT2+またはDIN2+、DOUT2−またはDIN2−
  • ジャンパで選択可能なリフレッシュ・モード
  • すべてのLVDSレシーバーに終端抵抗

製品概要

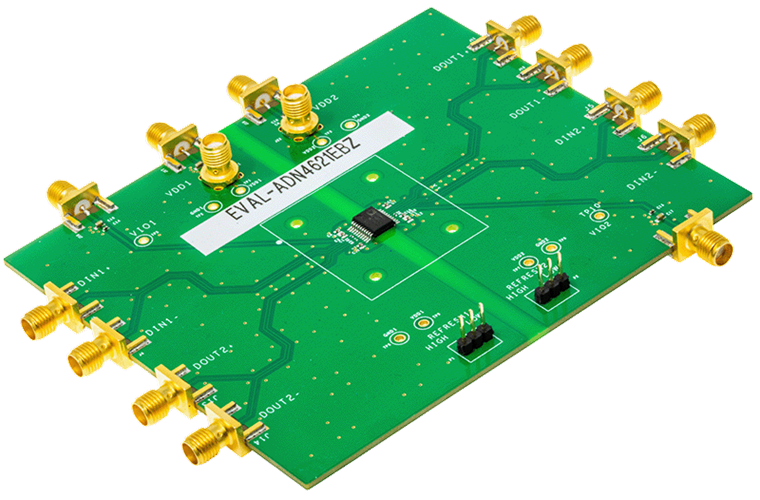

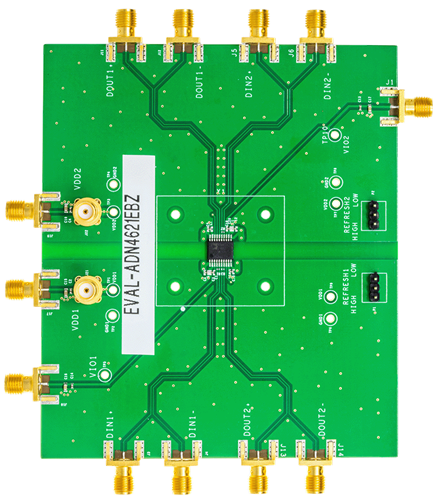

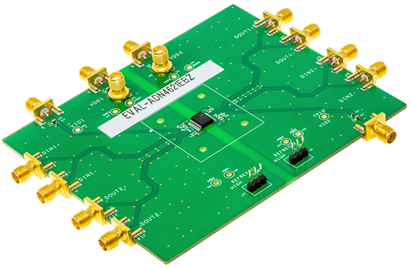

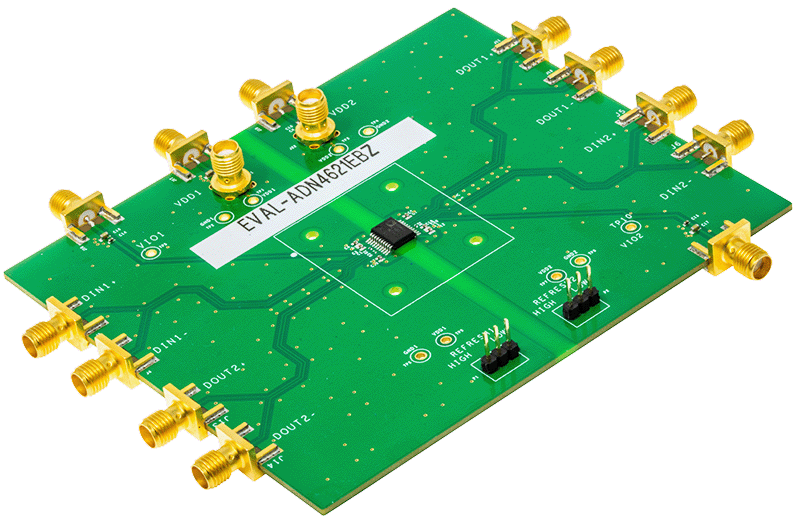

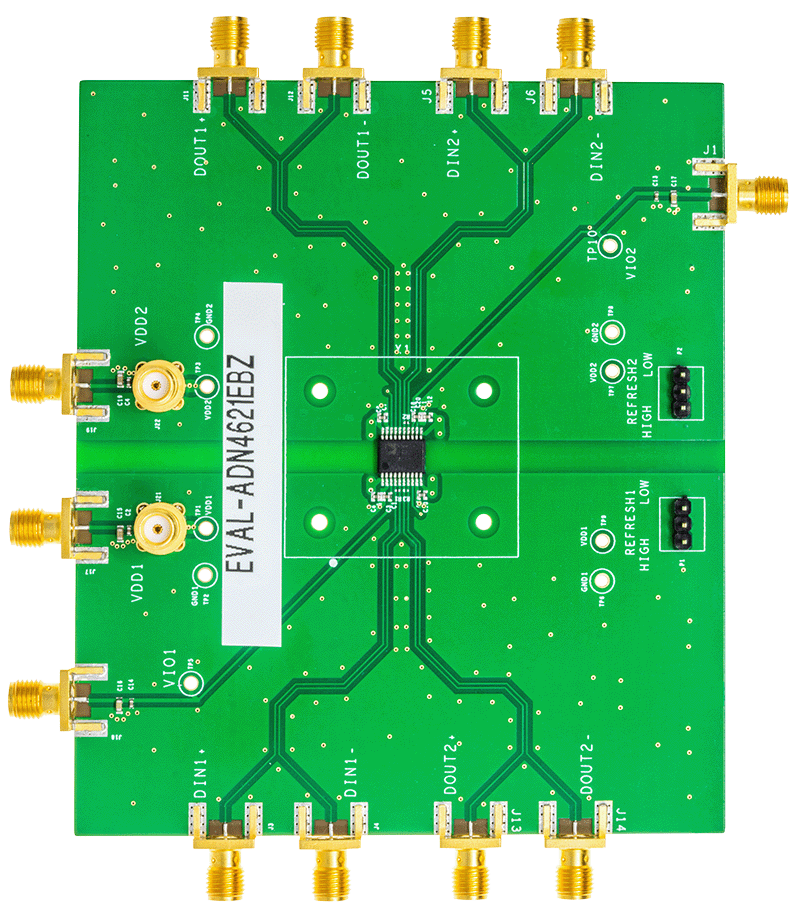

EVAL-ADN4620EBZおよびEVAL-ADN4621EBZでは、外部部品を用いずにADN4620/ADN4621 LVDS（低電圧差動伝送）アイソレータを手早くかつ容易に評価できます。ADN4620/ADN4621には、アナログ・デバイセズのiCoupler®技術が採用され、2チャンネル・アイソレータとLVDSレシーバーおよびドライバが単一の20ピンSSOPパッケージに統合されています。ADN4620/ADN4621は、最大2.5Gbpsのデータ・レートでの動作が低ジッタで可能です。

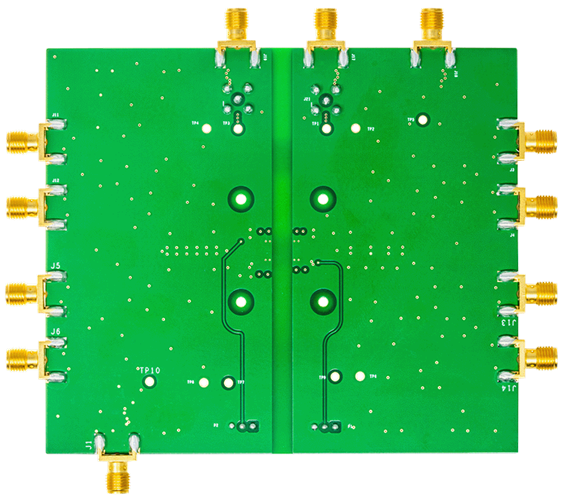

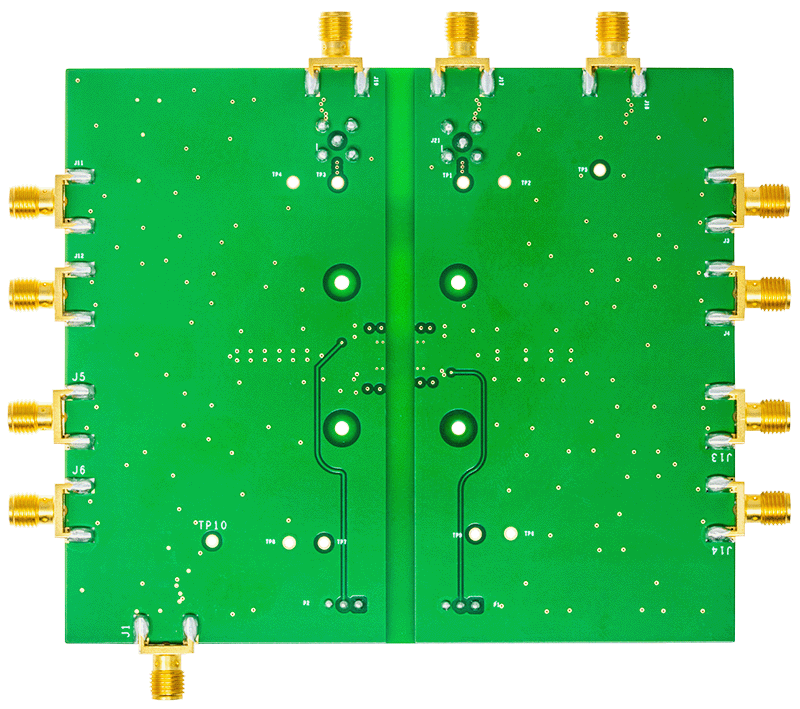

EVAL-ADN4620EBZ/EVAL-ADN4621EBZには、アイソレータの両側に別々のグラウンド・プレーンと電源プレーンがあり、1.8V電源がADN4620/ADN4621デバイスの両側に個別に必要です。この分離によって、デバイスの両側を電気的に絶縁してADN4620/ADN4621を評価できます。サイド1には（ADN4621の場合はサイド2にも）3.3Vを供給する追加の電源が必要です。

ADN4620/ADN4621の詳細については、ADN4620/ADN4621のデータシートを参照してください。EVAL-ADN4620EBZまたはEVAL-ADN4621EBZを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。
