EVAL-ADMV7310

製品概要

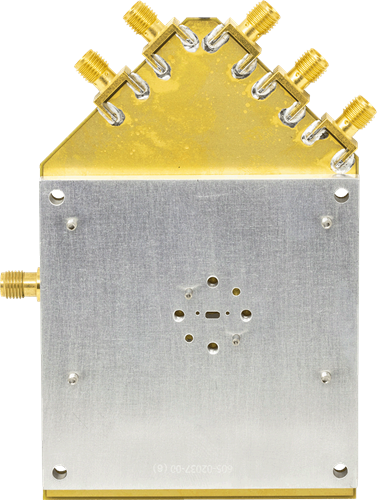

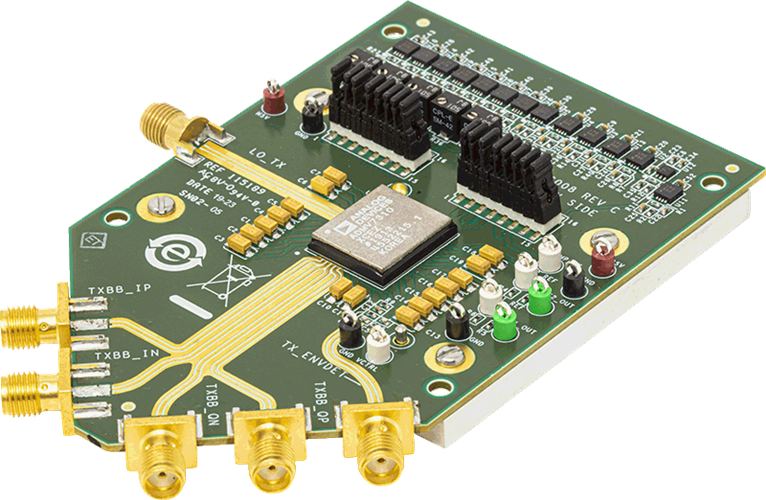

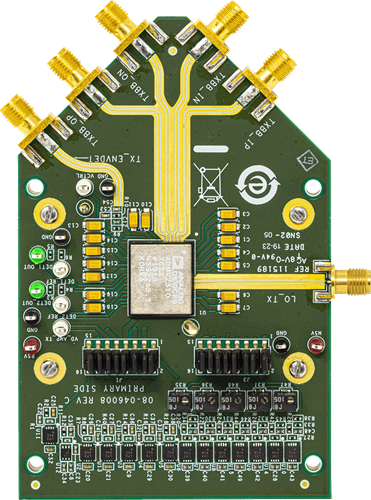

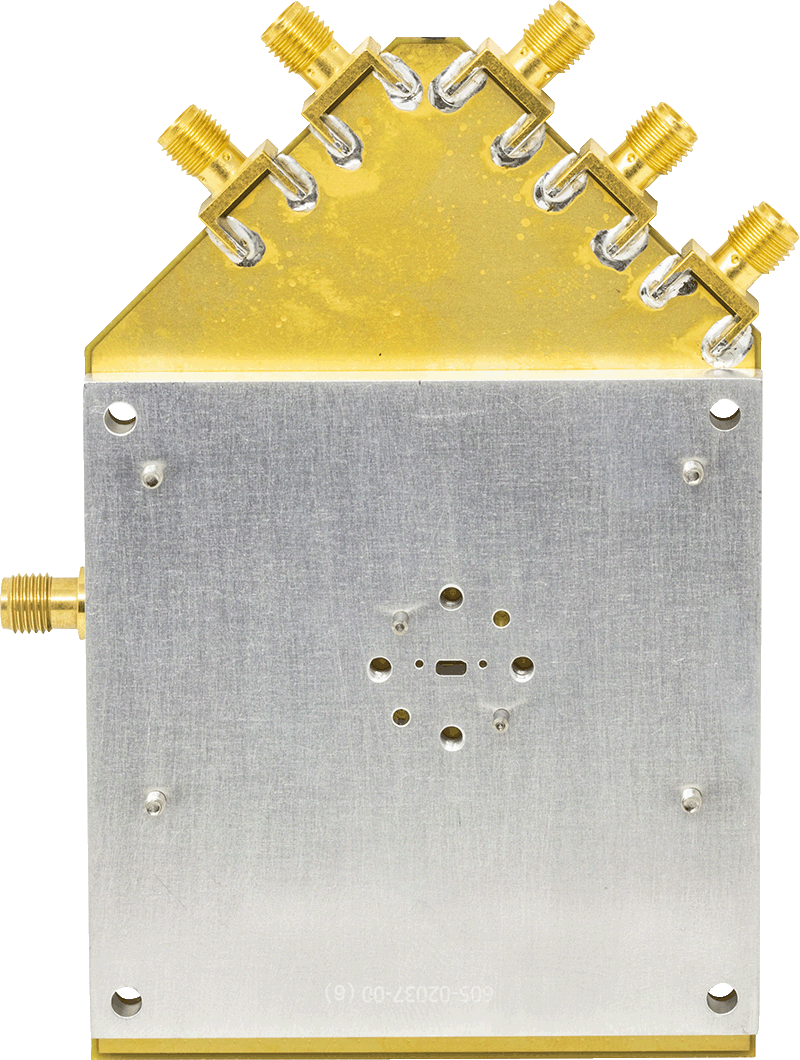

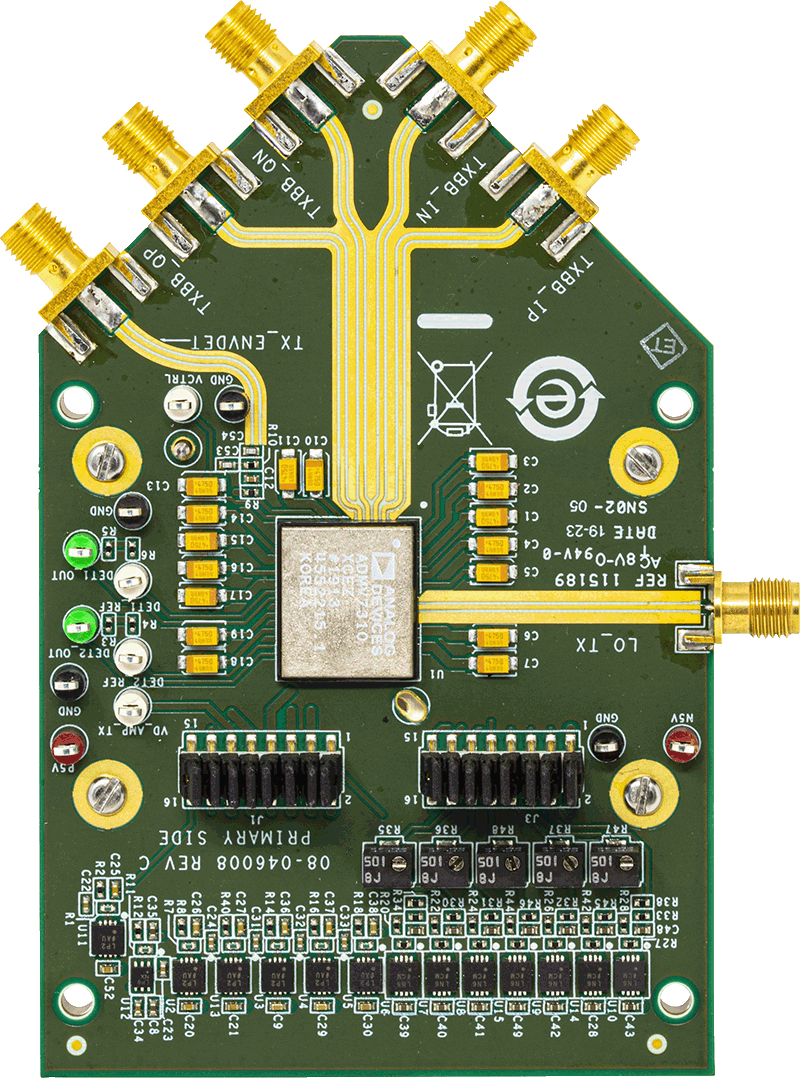

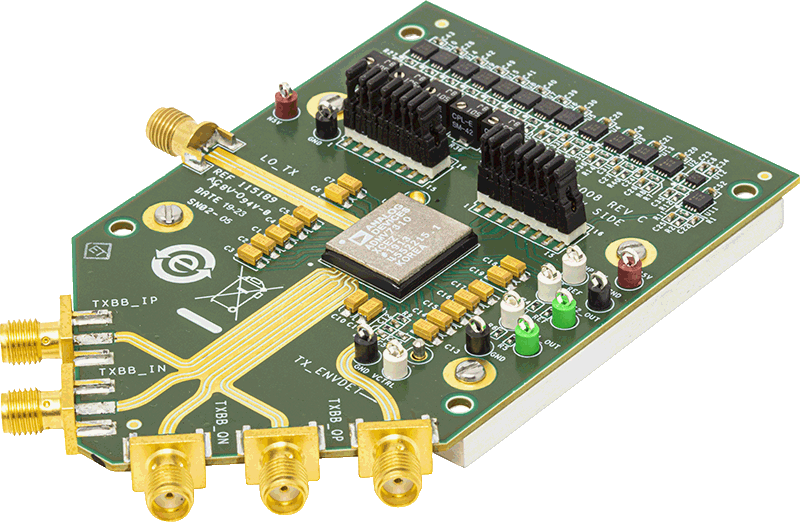

ADMV7310-EVALZ評価用ボードには、 ADMV7310本体と、​ADMV7310を素早く簡単に評価するために、低ドロップアウト（LDO）レギュレータ、ポテンショメータ、および導波バック・プレートが内蔵されています。LDOレギュレータにより、±5V電源でADMV7310に電源を供給できます。ポテンショメータで、様々なゲイン範囲のゲート調整ができます。

ADMV7310は、2GHzまでのDCの中間周波数（IF）入力範囲、および71GHz〜76GHzの無線周波数（RF）出力範囲内で作動する、完全に統合されたシステム・イン・パッケージ（SiP）同相／直交（I/Q）アップコンバータです。

ADMV7310のすべての仕様は、www.analog.comで入手できるADMV7310のデータシートに記載されています。評価用ボードを使用する際は、このユーザ・ガイドと併せてADMV7310のデータシートを参照してください。
