EVAL-ADM1281-AZ

製品概要

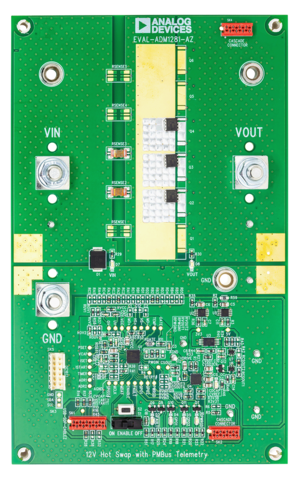

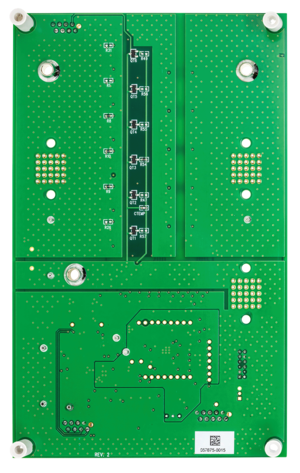

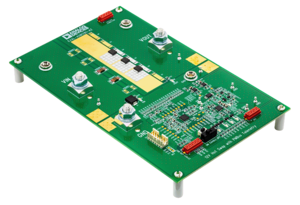

EVAL-ADM1281-AZは、ADM1281用のコンパクトでフル機能の評価用ボードです。このボードのレイアウトを参考にすることで、すべてのペリフェラル・コンポーネントとホットスワップ電力経路を明確に理解できます。また、電力経路上の一部の主要コンポーネントについてはボードの放熱能力を最大限に高めるレイアウトになっているため、極めて高い電流のホットスワップ・セットアップを評価できます。

5つのセンス抵抗スロットと6つのマルチパッケージFETスロットにより、優れた柔軟性が提供され、広範なアプリケーション・セットアップが可能になります。

複数のテスト・ポイントから、すべての重要なポイントとピンに簡単にアクセスできます。電源入力、出力、ICパワーグッド出力、障害出力、電流検出出力、汎用出力（GPO）などのボード・ステータスの変化が、7つのLEDで直接視覚的に表示されます。8チャンネル、I²C、12ビットの逐次比較A/Dコンバータ（SAR ADC）であるAD7291により、CSOUTや他のピン電圧などの電圧を測定したり、I²Cバスを通して周辺ボード温度をリアルタイムに読み取ったりすることができます。

この評価用ボードはI²C通信をサポートしており、ユーザはこのプロトコルを介してADM1281と通信を行うことができます。この評価用ボードはカスケード設定にも対応しているため、複数の評価用ボードを接続して同じI²Cバスを共有することができます。

これらのボードは、ホットスワップ／電力監視の評価ソフトウェアおよびLTpowerPlayツール（ADM1281製品ページからダウンロード可能）に完全対応しています。

評価用ソフトウェア・ツールを使用するには、USB-SDP-CABLEZまたはDC1613A USB-to-I²Cシリアル・インターフェイスが必要です。

この標準評価用ボードには、3mFの出力コンデンサを使用できる12V、73Aのホットスワップ設計が事前に実装され、テストされています。

ADM1281の完全な仕様は、アナログ・デバイセズから入手できるADM1281のデータシートに記載されています。EVAL-ADM1281-AZ評価用ボードを使用する際は、このユーザ・ガイドと併せてADM1281のデータシートを参照してください。
