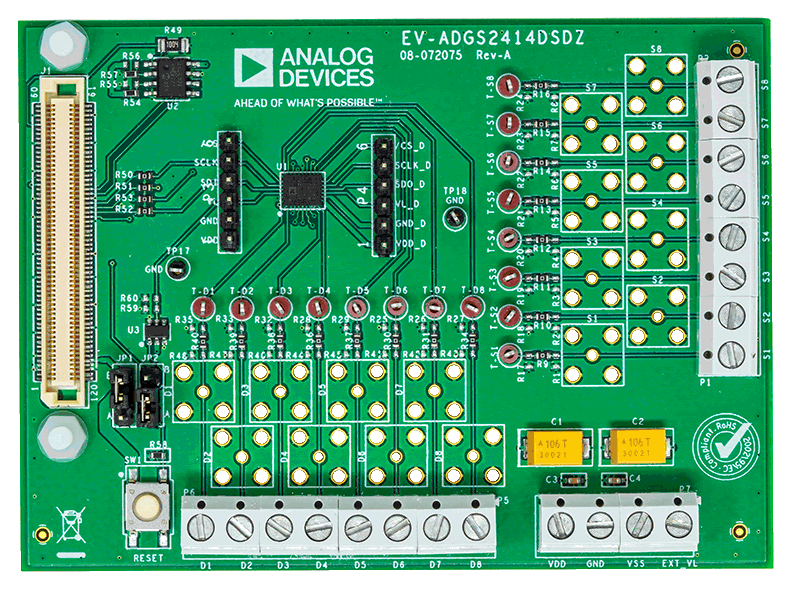

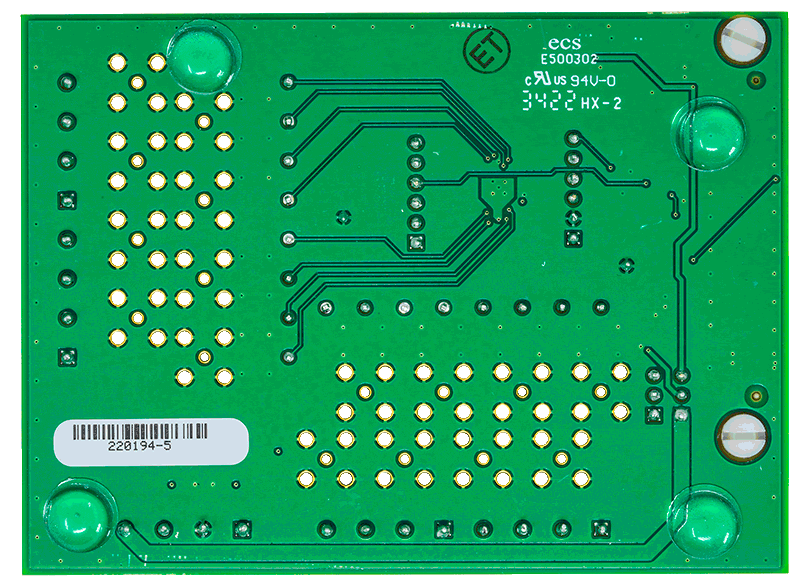

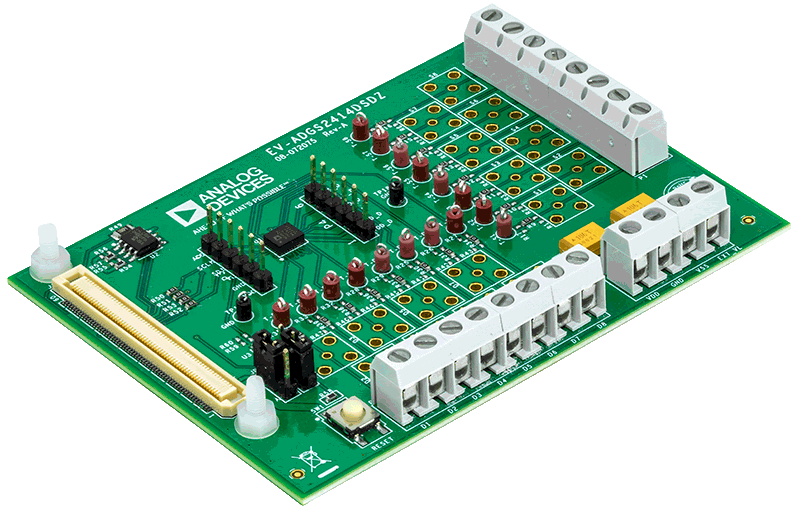

EVAL-ADGS2414D

製品概要

EV-ADGS2414DSDZは、ADGS2414Dの評価用ボードです。ADGS2414Dは、シリアル・ペリフェラル・インターフェース（SPI）によって制御されるオクタルSPSTスイッチです。SPIは、巡回冗長検査（CRC）エラーの検出、無効な読出しおよび書込みアドレスの検出、SCLKカウント・エラーの検出など、強力なエラー検出機能を備えています。ADGS2414DはBurst Modeもサポートしているため、SPIコマンド間の時間が短縮されます。

EV-ADGS2414DSDZは、PCにUSBポートを介して接続されたEVAL-SDP-CB1Z（SDP-B）システム・デモンストレーション・プラットフォーム（SDP）によって制御されます。ADGS2414Dはこの評価用ボードの中央に位置しており、ソースとドレインの各ピンに接続するためにワイヤ・スクリュー端子が用意されています。3つのスクリュー端子がこのデバイスに電力を供給します。4番目の端子は一定のデジタル・ロジック電源電圧を提供します（必要な場合）。あるいは、デジタル・ロジック電源電圧はSDP-Bから供給することもできます。EVAL-SDP-CB1Z（SDP-B）コントローラ・ボードは、アナログ・デバイセズのウェブサイトでご注文いただけます。

ADGS2414Dの詳細については、ADGS2414Dのデータシートを参照してください。EV-ADGS2414DSDZを使用する際は、このユーザ・ガイドと併せてADGS2414Dのデータシートも参照してください。
