EVAL-ADF4350

ADF4350評価用ボード

トップへ

製品概要

機能と利点
製品概要

機能と利点

PLL、VCO、ループ・フィルタ（35kHz）、25MHz TCXOリファレンス、USBインターフェース、電圧レギュレータを含む自己完結型ボード
付属ソフトウェアを使用するため、PCからのシンセサイザ機能の制御が可能
USBまたは外部給電装置による電源の選択肢
搬送波からの−99dBc/Hz（1kHz）オフセットの標準的位相ノイズ性能（1GHz出力周波数）

製品概要

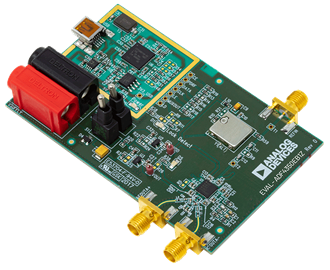

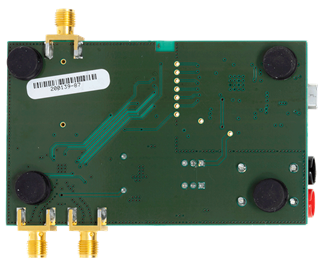

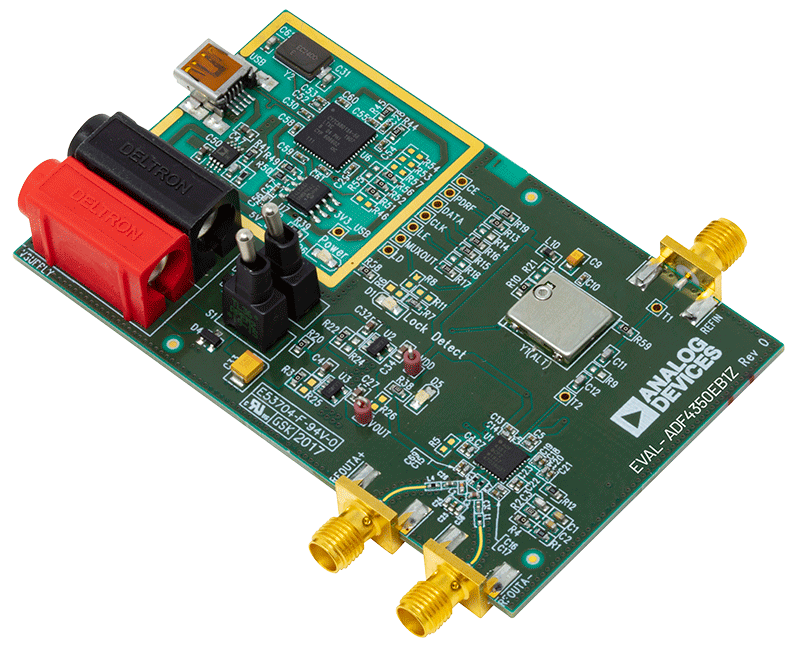

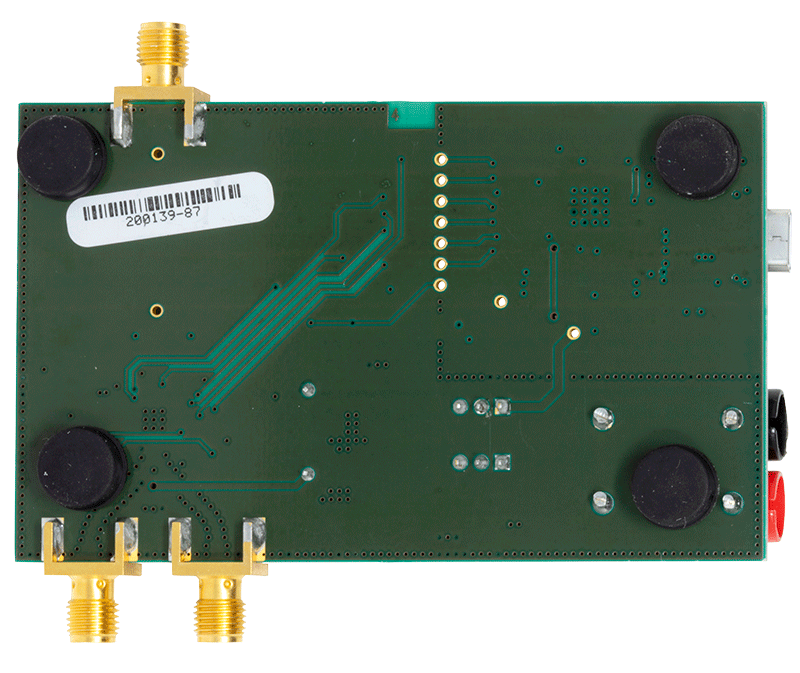

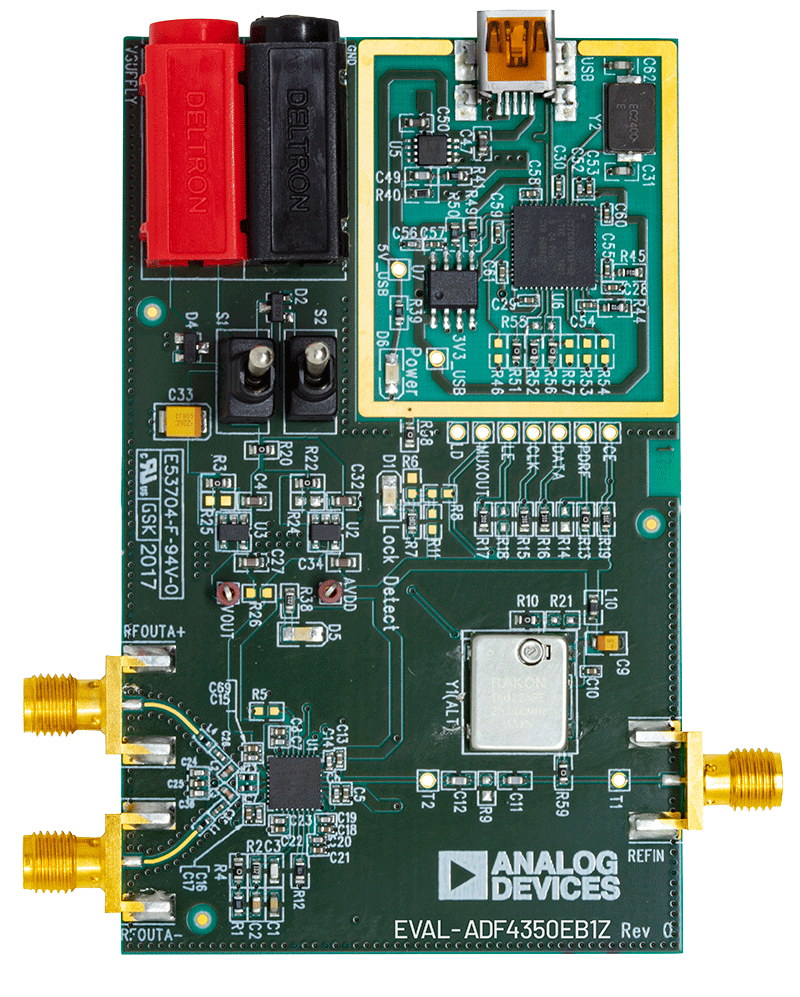

EVAL-ADF4350EB1Zは、ADF4350周波数シンセサイザの性能を評価できるように設計されています。このボードには、ADF4350シンセサイザ、USBコネクタと関連インターフェース、25MHzのTCXOリファレンス源、RF出力用のSMAコネクタ、様々な信号や電圧向けのリファレンス信号とヘッダーが含まれています。ループ・フィルタ（35kHz）も搭載されています。ボードをPCのUSBポートに接続するためのUSBケーブルも付属しています。

パッケージには、シンセサイザを簡単にプログラミングするためのWindows^®ソフトウェア（2000およびXP互換）も含まれています。
