ADF4155シンセサイザ、差動122.88MHz温度制御水晶発振器（TCXO）、電圧制御発振器（VCO）5.725GHz～5.875GHz、ループ・フィルタ、USBインターフェース、および電圧レギュレータを含む、自己完結型ボード
61.44MHz位相周波数検出器（PFD）周波数、0.9mAチャージ・ポンプ電流（lcp）、80kHzループ帯域幅向けの設計
付属ソフトウェアを使用するため、PCからのシンセサイザ機能の完全制御が可能
5.5Vの外部電源

製品概要

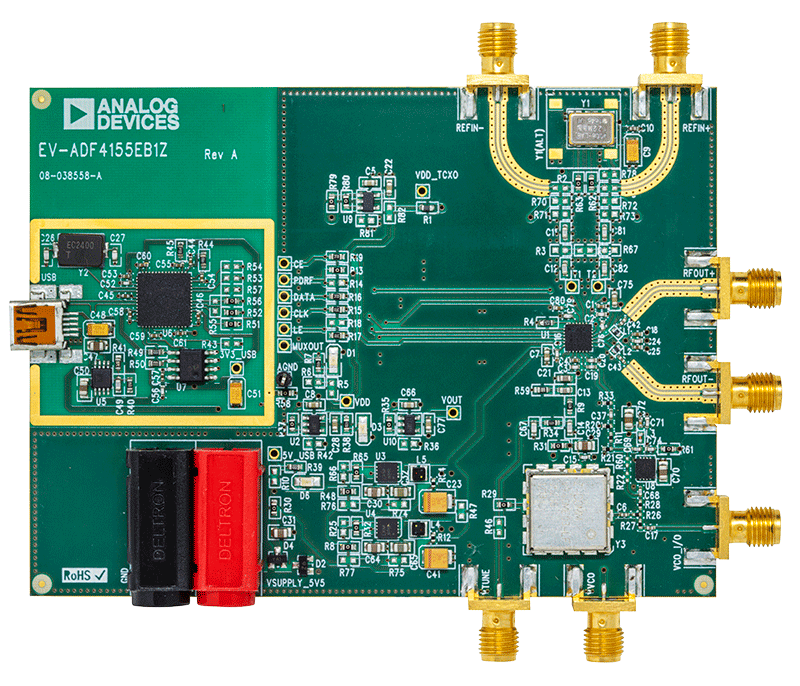

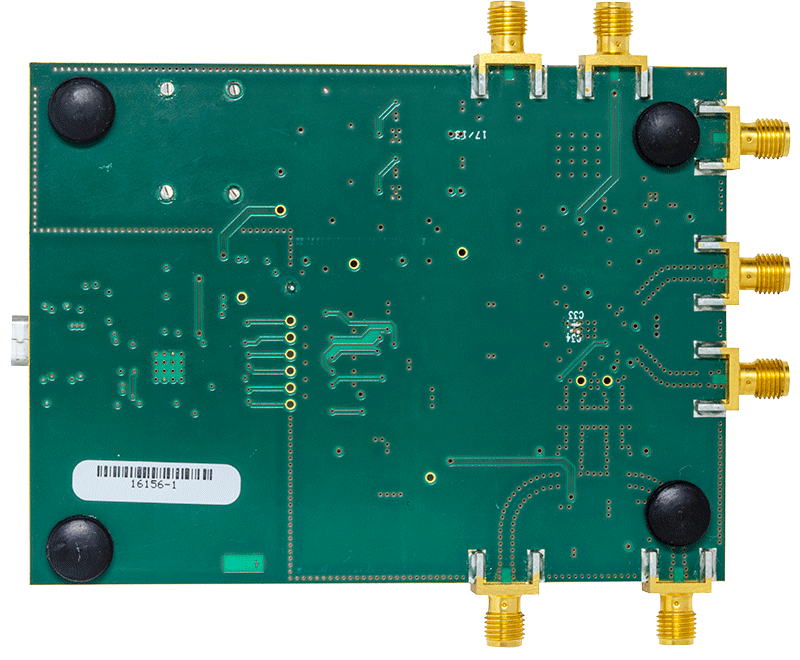

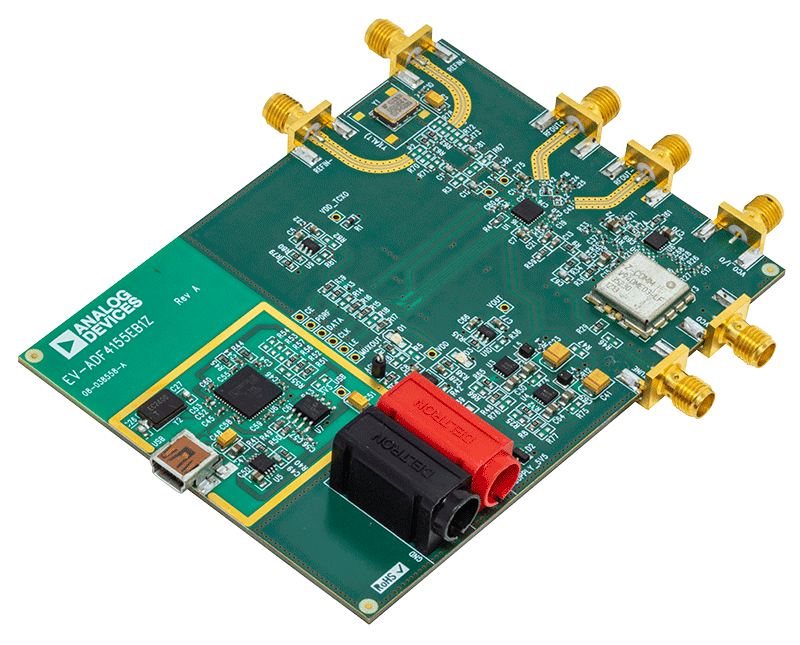

EV-ADF4155EB1Zボードは、フェーズ・ロック・ループ（PLL）用のADF4155周波数シンセサイザの性能を評価します。評価用ボードには、ADF4155シンセサイザ、ループ・フィルタ、VCO、差動122.88MHzリファレンスTCXO、USBインターフェース、電源コネクタ、およびSMAコネクタが含まれています。ボードをPCのUSBポートに接続するためのUSBケーブルも付属しています。

また、評価用キットには、シンセサイザを簡単にプログラミングできるようになる、Windowsベースのソフトウェアも含まれています。
