EVAL-ADF41510

製品概要

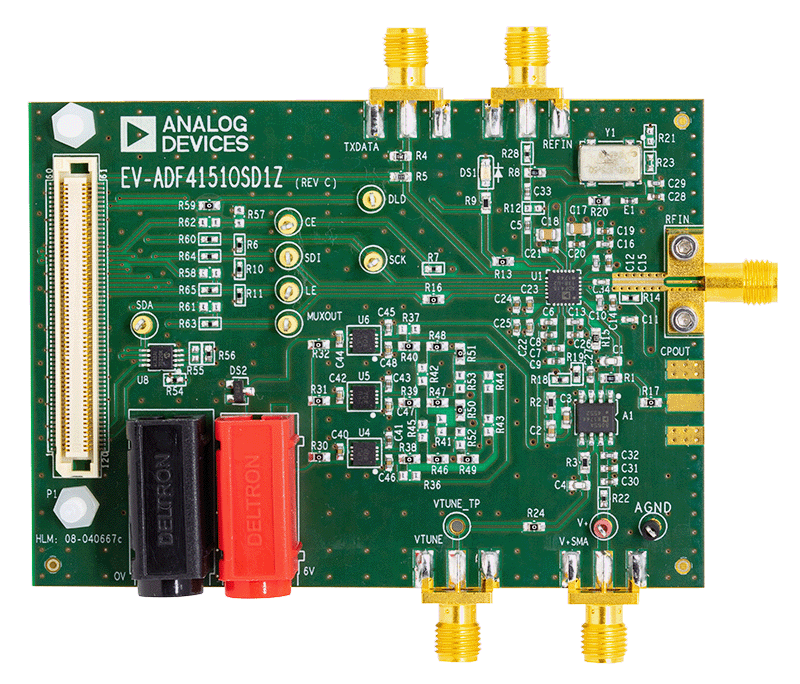

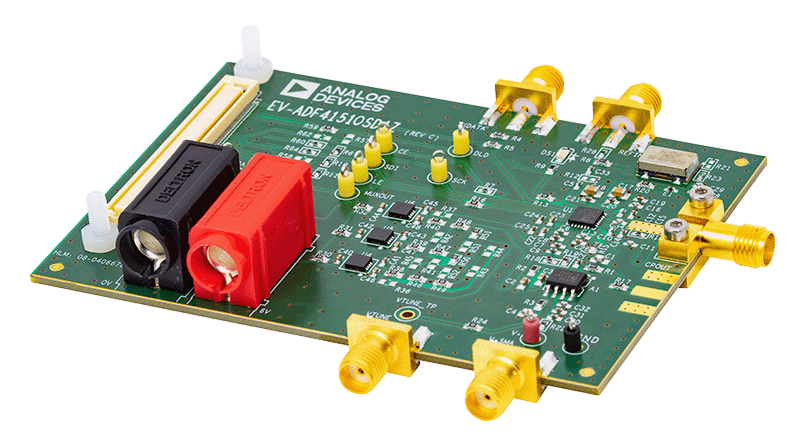

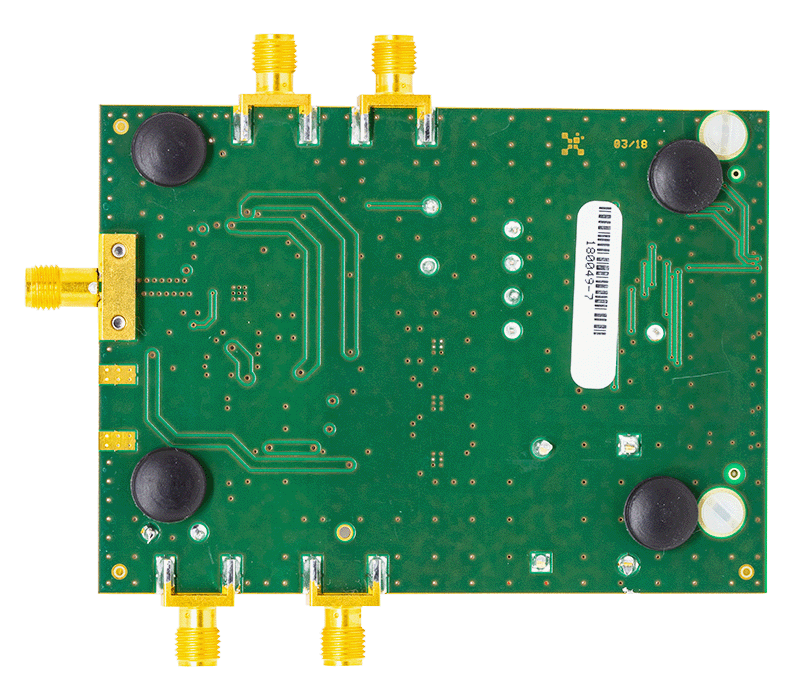

EV-ADF41510SD1ZとEV-ADF41510SD2Zは、ADF41510のすべての機能を評価する際に使用できる評価用ボードです。EV-ADF41510SD1Zには外部VCOが必要です。EV-ADF41510SD2Zには5GHz～10GHz HMC587 VCOが内蔵されています。

EV-ADF41510SD1Zは、チャージ・ポンプ出力（VTUNE）をVCOの同調入力に接続し、またフェーズ・ロック・ループ（PLL）無線周波数（RF）入力（RFIN）をVCO出力に接続するためのサブミニチュア・バージョンA（SMA）コネクタを備えています。

両タイプの評価用ボードには、ADF41510周波数シンセサイザ、100MHzリファレンス（水晶発振器（XO））、ループ・フィルタ、USBインターフェイス、低ノイズ電圧レギュレータが搭載されています。

シンセサイザを簡単にプログラミングするには、ADF41510製品ページからWindowsベースのソフトウェアをダウンロードしてください。ファイル転送プロトコル（FTP）のユーザ名とパスワードは、評価用ボードの箱のふたの内側のラベルに印刷されています。

評価用ボードにはSDP-Sが必要ですが、これはキットに付属していません。SDP-Sによって、USBインターフェイスを通してADF41510デバイスのソフトウェアのプログラミングができます。

ADF41510完全な仕様は、アナログ・デバイセズから入手できるADF41510のデータシートに記載されています。EVAL-ADF41510評価用ボードを使用する際は、このユーザ・ガイドと併せてADF41510のデータシートを参照してください。
