製品概要

機能と利点
製品概要

機能と利点

RF周波数生成用の自己完結型ボード
ADF4108を搭載—8GHz周波数シンセサイザIC
付属ソフトウェアを使用するため、PCからのシンセサイザ機能の完全制御が可能

製品概要

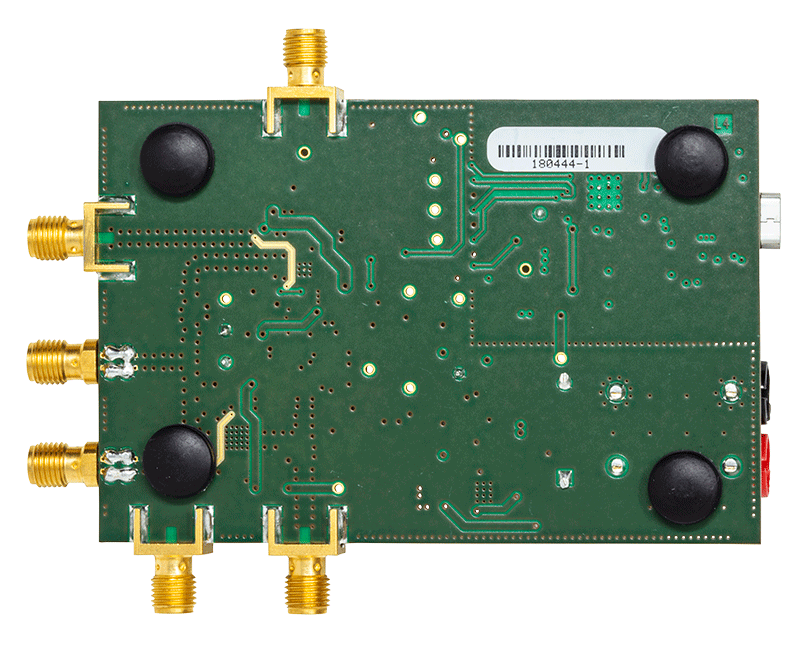

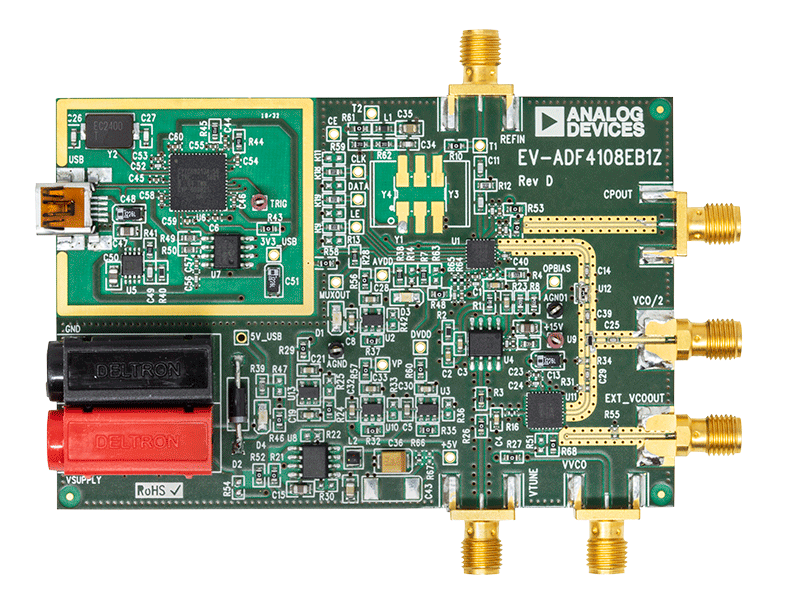

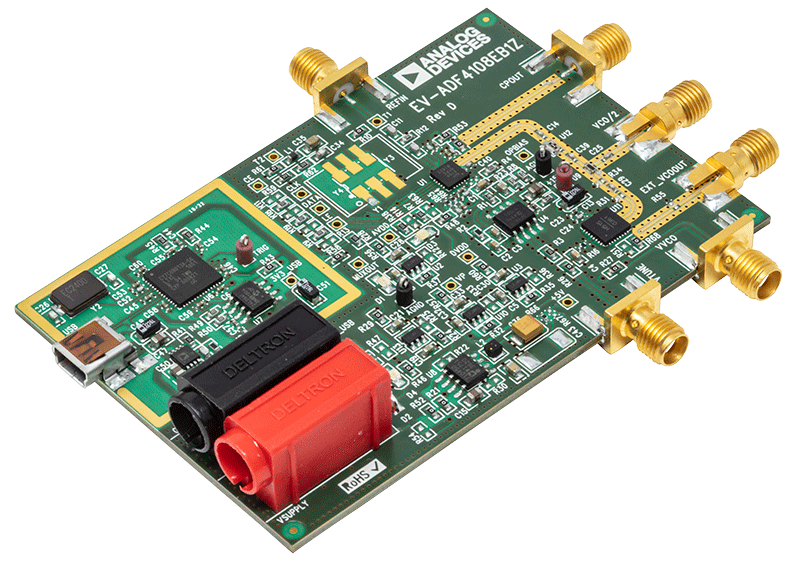

EV-ADF4108EB1Z評価用ボードによって、フェーズ・ロック・ループ（PLL）用のADF4108周波数シンセサイザの性能を評価できます。このボードには、ADF4108シンセサイザ、リファレンス入力用のSMAコネクタ、電源、USBインターフェース、RF出力が搭載されています。アクティブ・ループ・フィルタとVCOも搭載されています。ボードを以下のSMAコネクタに接続することで、代替のループ・フィルタとVCOを使用することもできます。VTUNEおよびCPOUT。この評価用キットには、シンセサイザを簡単にプログラミングできるようになる、Windows^® XP以降のバージョンと互換のあるソフトウェアも含まれています。

USBインターフェースは、ADF4108デバイスのソフトウェア・プログラミングを可能にします。評価用ボード・キットには、ソフトウェアのプログラミングを可能にするUSBケーブルが含まれます。
