ユーザ・ガイド Rev. 0
1 すべてを表示

製品概要

機能と利点

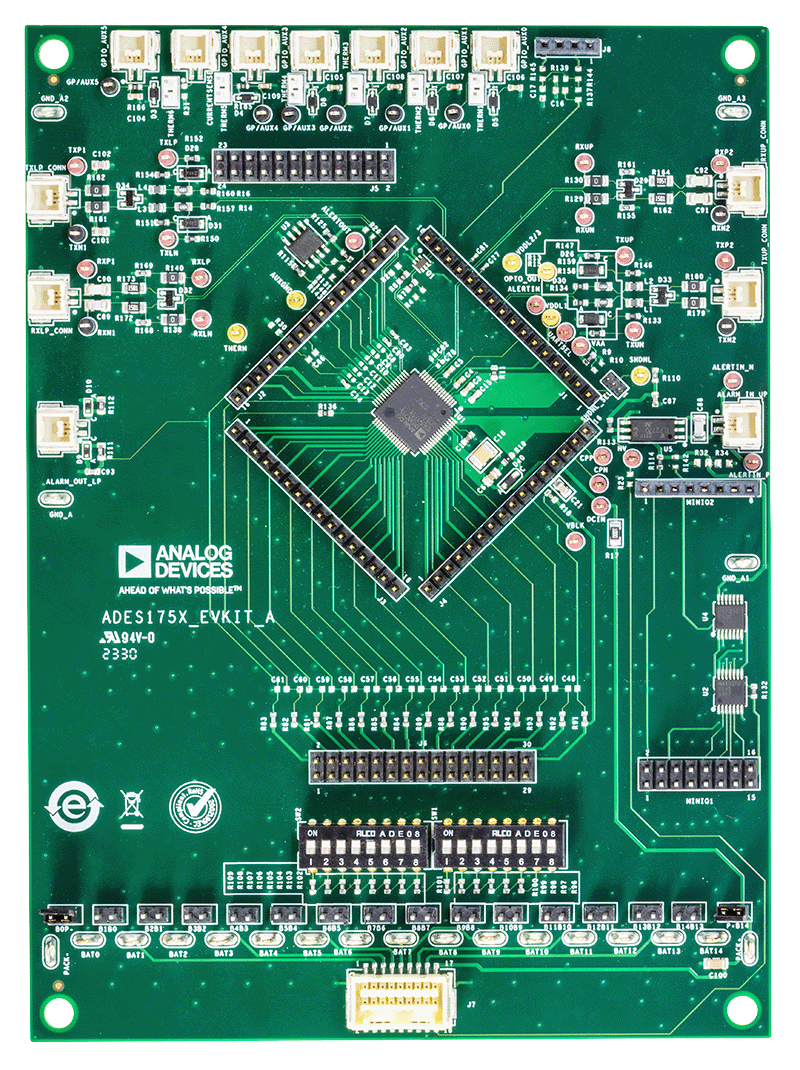

  • ADES1754の特長と機能を評価するための便利なプラットフォームを提供
  • 機能評価を目的とした多用途なGUIインターフェース
  • プラグアンドプレイ・アーキテクチャによる迅速なシステム・プロトタイピング
  • 高精度の計測評価を行うためのフォース・ピン・ヘッダーとセンス・ピン・ヘッダー
  • バッテリ・エミュレーションのための内蔵抵抗スタック

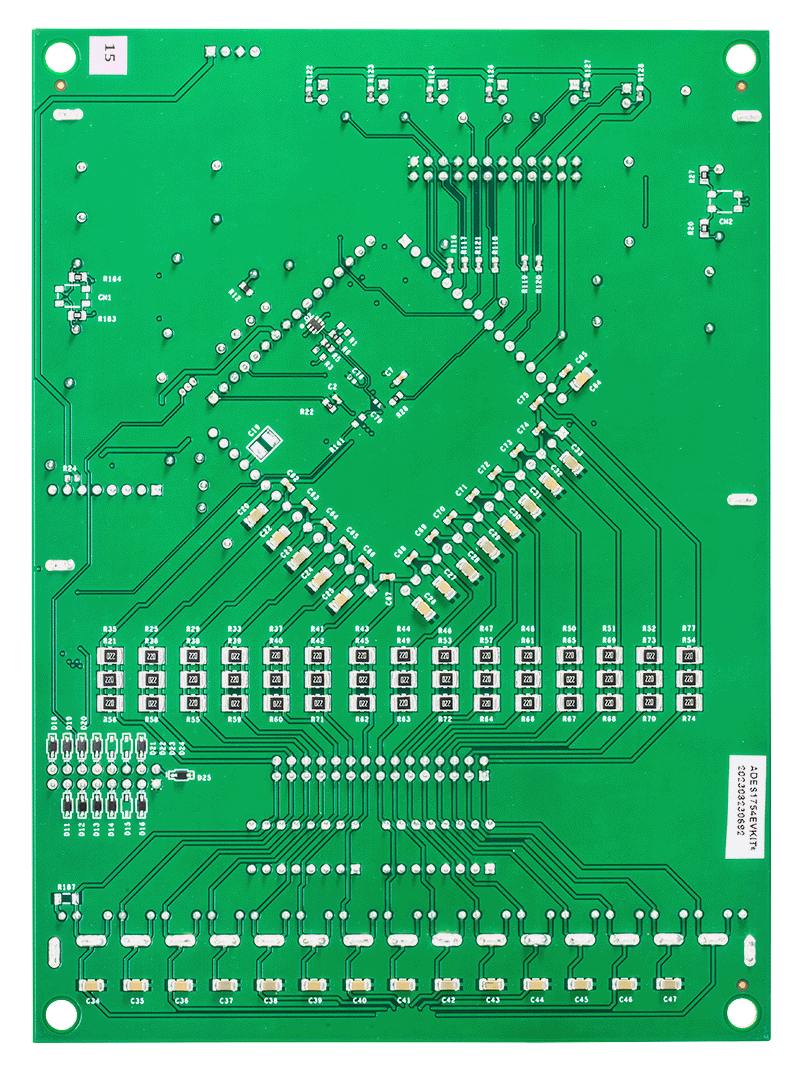

  • 実証済みPCBレイアウト完全実装済みおよび試験済み

製品概要

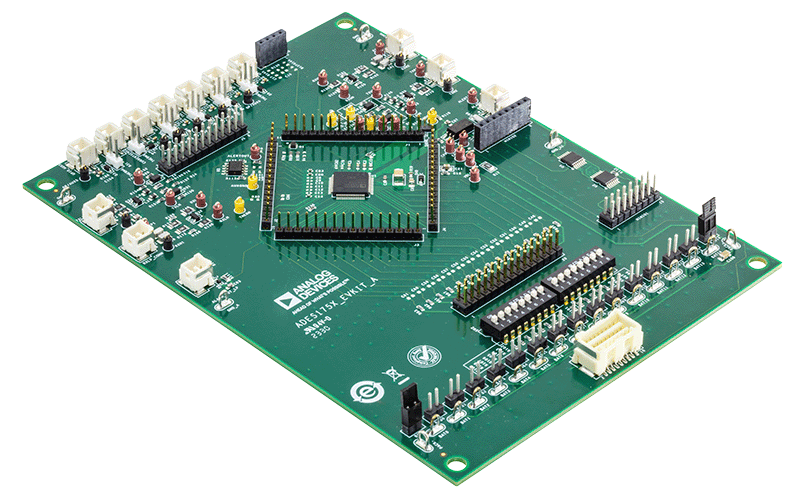

ADES1754評価用キット（EVキット）は、ADES1754/ADES1755/ADES1756（14チャンネルの高電圧、スマート・センサー、データ・アクイジション・インターフェースIC）の特長と機能を実証するために使用します。ADES1754 EVキットは、ホストPCとの通信を確立するためにMAX17851 EVキットと組み合わせます。通信が確立されると、ADES1754 EVキットの制御はホストPC上のEVキットGUIを通じて実行されます。このGUIは、Windows XP®、Windows Vista®、Windows® 7、Windows 10に対応しており、最寄りのアナログ・デバイセズ代理店を介して入手できます。

この回路ボードの設計ファイルが提供されています。

マーケット＆テクノロジー

対象となる製品

パッケージの内容

  • ADES1754EVKIT#評価用ボード（x 1）
  • Two Wire CLIK™-Mate 2線式ループ・ケーブル、3インチ（x 2）
  • 2.54mmピッチ、オープン・トップ・グリップ、黒のシャント（x 14）
  • Two Wire CLIK-Mateクロスオーバ・ケーブル、6インチ（x 2）

はじめに

  • 単一のUARTを備えたMAX17851 EVキット
  • 9V～65VのDC電源（推奨される動作範囲については、ADES1754ICのデータシートを参照）
  • 空きUSBポートがあるユーザ提供のWindows XP、Windows Vista、Windows 7、またはWindows 10互換PC

関連資料

  • すべてを表示 (2)
  • ユーザ・ガイド (1)
  • 評価用設計ファイル (1)
