EVAL-ADAR5000

製品概要

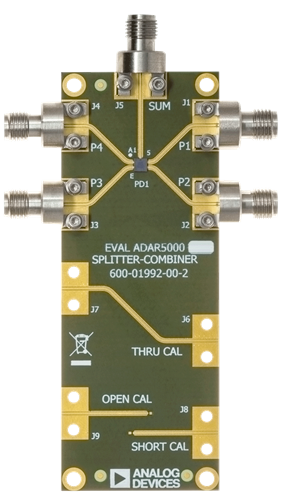

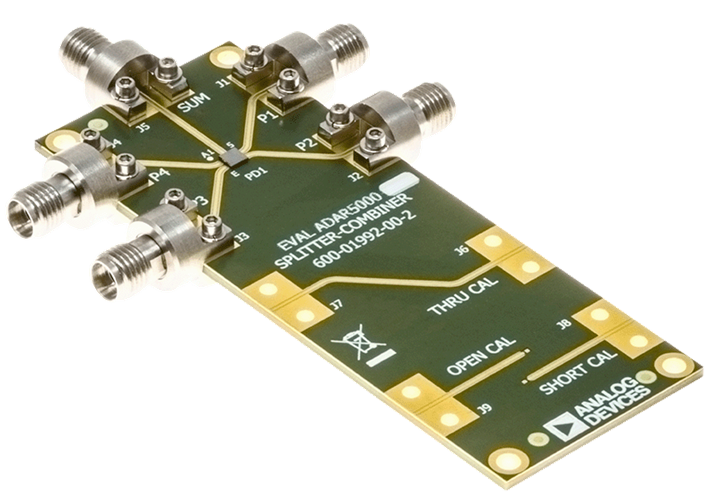

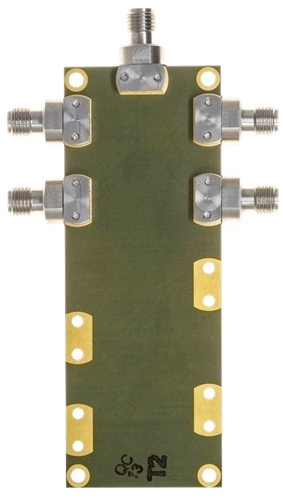

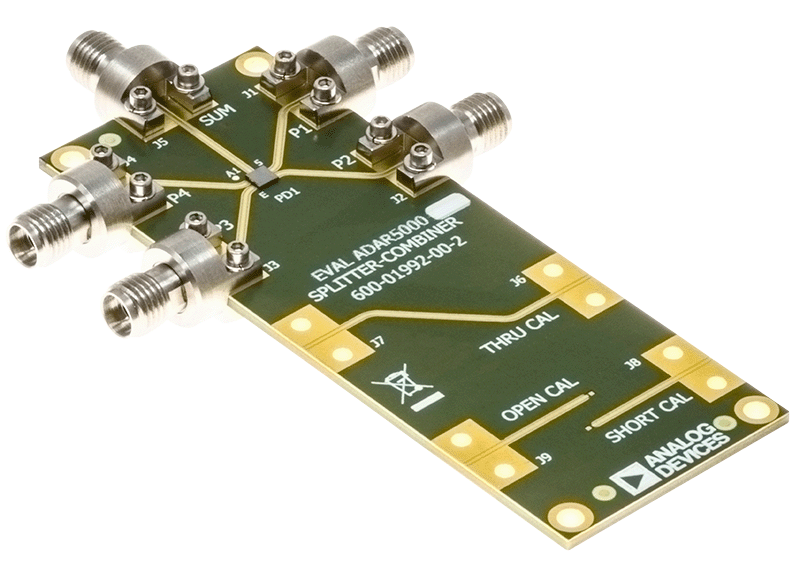

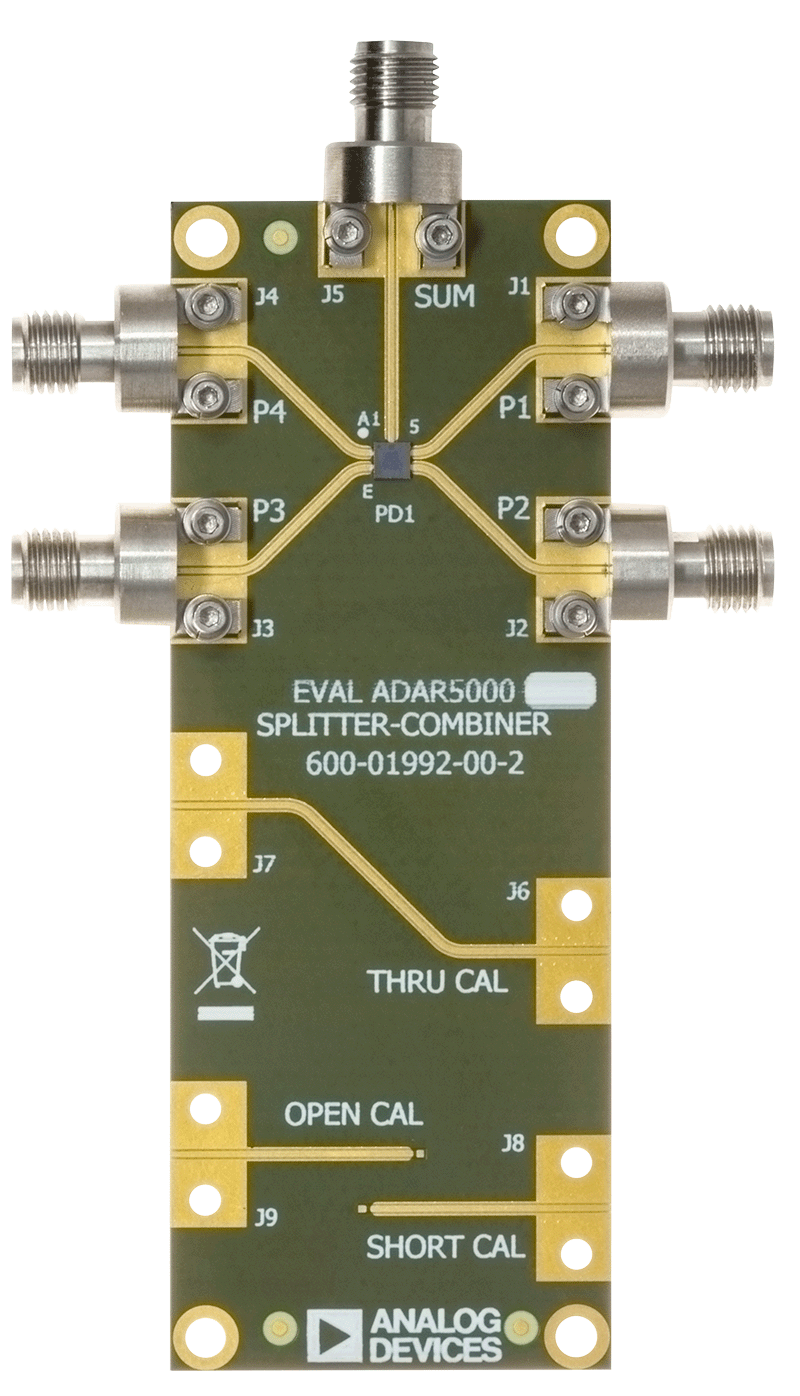

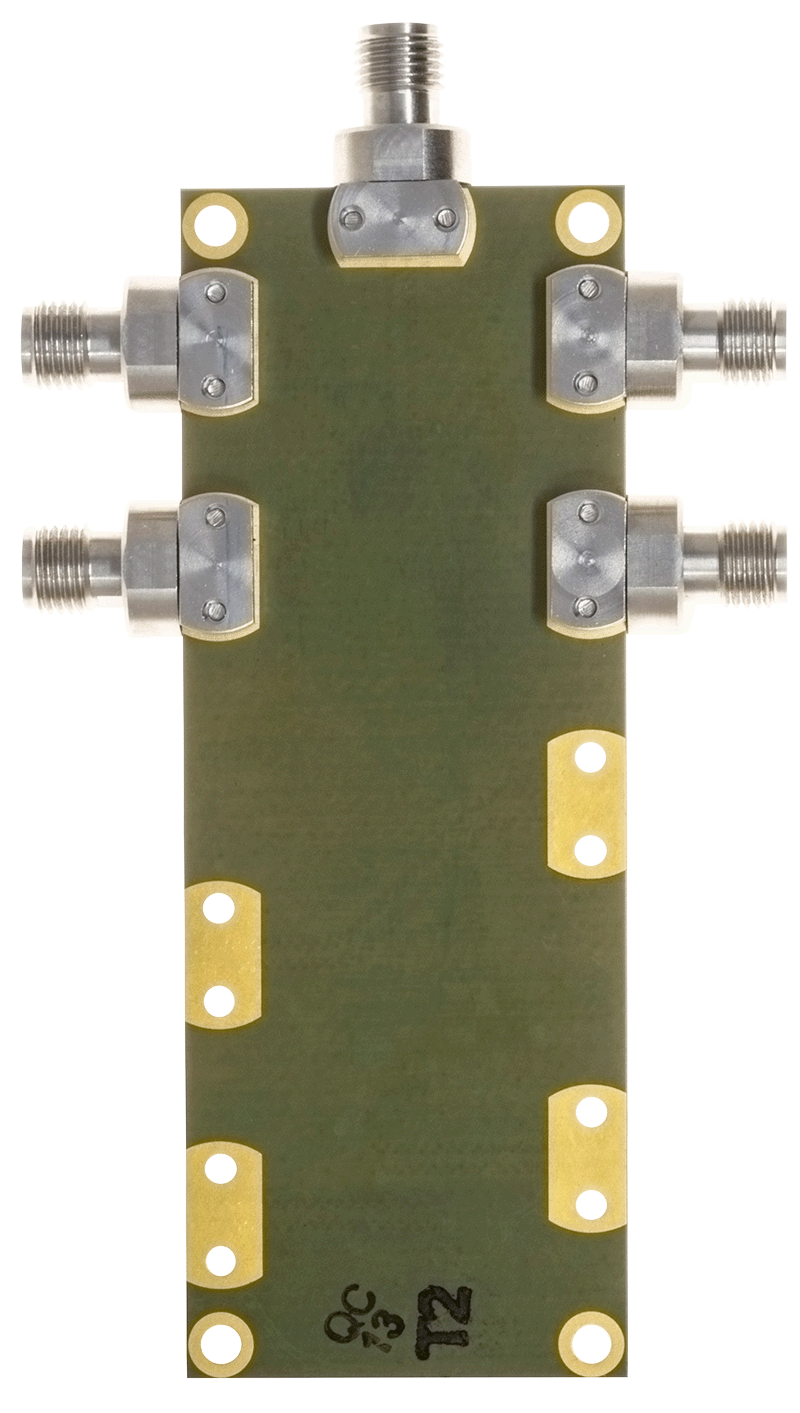

ADAR5000-EVALZは、厚さ0.254mm（10mil）のRogers 4350B、銅被覆を使用した4層のプリント回路基板（PCB）です。中央のコアは予備含浸（プリプレグ）で、裏面には未使用のFR4層があり、これにより公称の厚さは1.574mm（62mil）となります。ADAR5000-EVALZのP1、P2、P3、P4、およびSUMポートは、2.92mmメス同軸コネクタで装着されており、それぞれのマイクロストリップRFパターンは50Ωの特性インピーダンスを持ちます。ボード・パターン損失を補正するため、J7コネクタとJ6コネクタの間にスルー・キャリブレーション・パスが用意されています。J8コネクタとJ9コネクタには、オープン・パスとショート・パスが用意されています。スルー・キャリブレーション・パスの性能については、ユーザ・ガイドの表1と図3を参照してください。

ADAR5000の詳細については、ADAR5000のデータシートを参照してください。ADAR5000-EVALZを使用する際は、データシートと併せてユーザ・ガイドを参照してください。
