EVAL-ADAR2001
ADAR2001 4チャンネル4x周波数逓倍器／フィルタの評価
トップへ
製品概要
機能と利点
- ADAR2001 4チャンネル周波数逓倍器／フィルタをベースとする
- SPI経由で制御可能
- 複数形態のデジタル・インターフェース（3.3Vと1.8Vロジック）
- 1.8V低ドロップアウト・レギュレータを電源として備えるロジック・レベル変換器を内蔵
- USBを介してWindowsベースのPCでソフトウェア制御が可能
製品概要

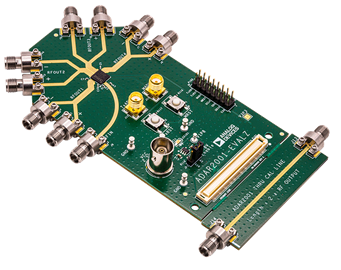

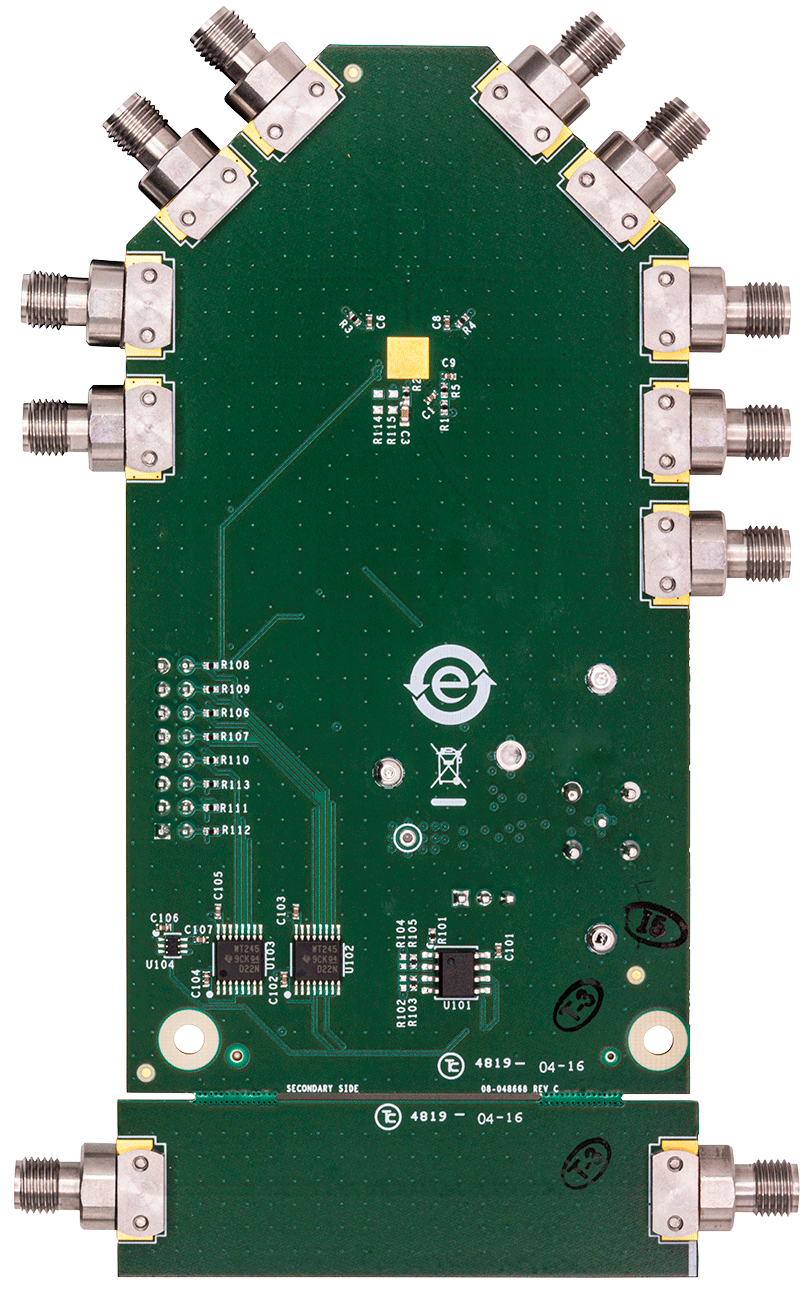

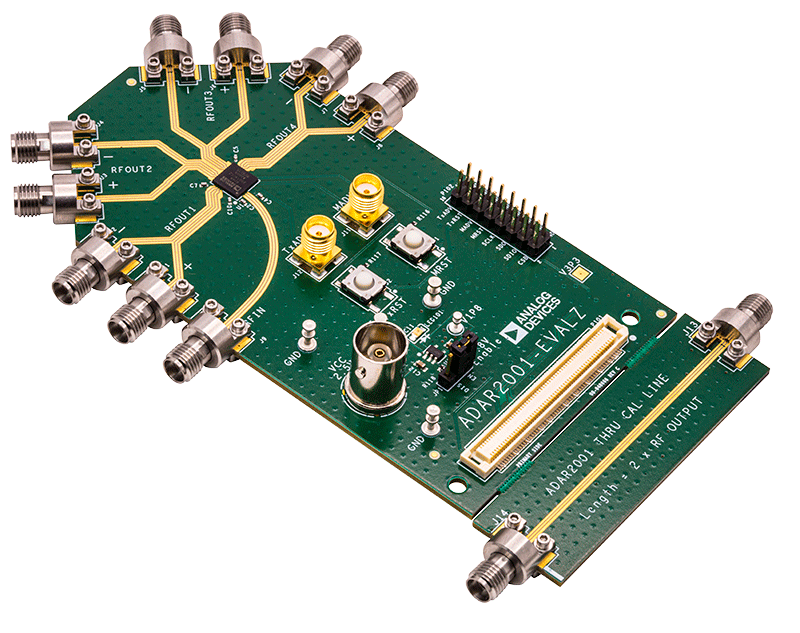

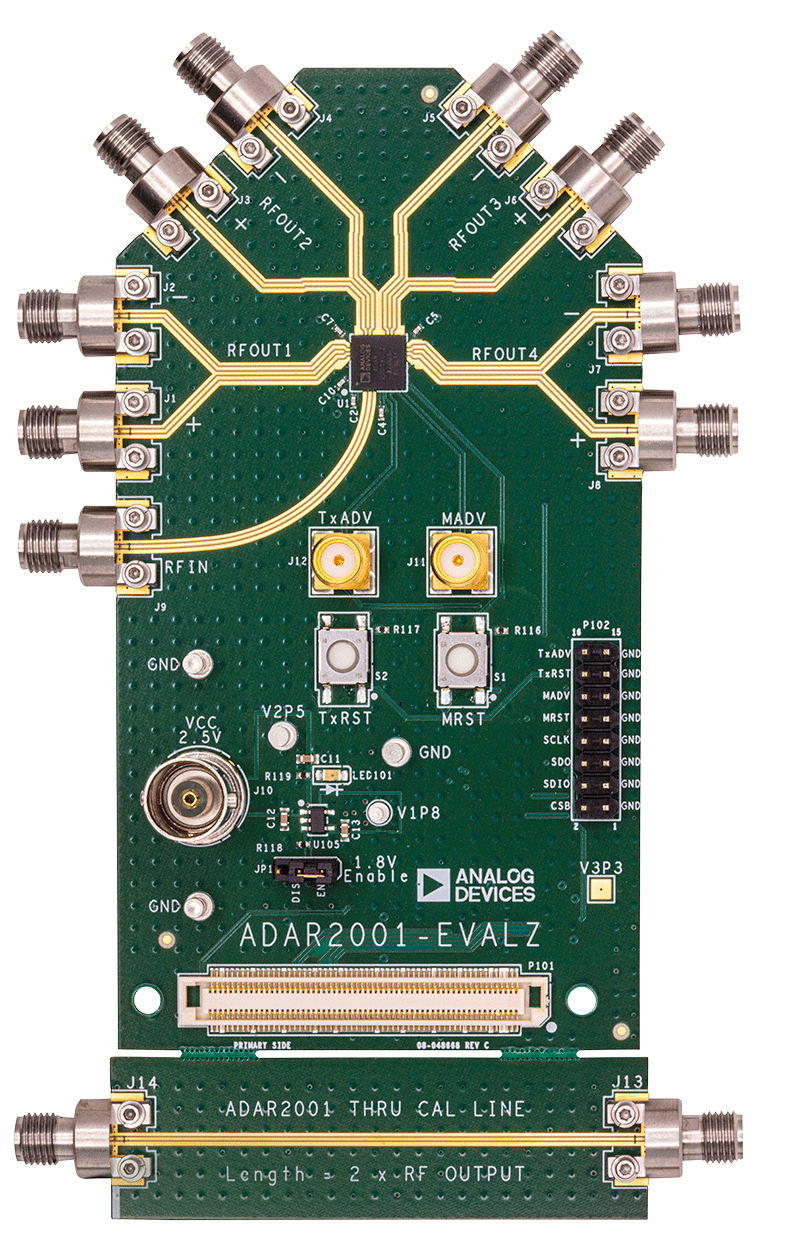

ADAR2001-EVALZ評価用ボードは、ADAR2001の性能を試験するために設計されています。ADAR2001は、ミリ波セキュリティ・イメージング・アプリケーション用に設計された4チャンネル4x周波数逓倍器／フィルタです。RF入出力はすべて、2.92mm（K）同軸コネクタに接続されます。内蔵のロジック・レベル変換器は、外部ロジック・レベルと1.8Vのオンチップ・レベル間の変換を行います。
アナログ・デバイセズのシステム・デモンストレーション・プラットフォーム（SDP）コネクタがあり、これをSDPコントローラ・ボードと併用すれば、内部レジスタを操作できる他、2つの内部ステート・マシンのプログラムされたモードを切り替えることができます。
ADAR2001には、逓倍器セクション用とトランスミッタ・セクション用の2つのステート・マシンが集積されています。シーケンサはSPIを経由して設定され、事前にプログラムされたステートを高速で切り替えるために使用できます。シーケンスは次の2つの方法のいずれかで実行できます。
- 外部入力用の進行ピンとリセット・ピン
- TxADV - トランスミッタの進行（ピン8）
- TxRST - トランスミッタのリセット（ピン9）
- MADV - 逓倍器の進行（ピン10）
- MRST - 逓倍器のリセット（ピン11）
- SEQUENCER_CTRL_SPIレジスタ（0x44）へのSPI書込み
アプリケーション
- ミリ波イメージング
- ミリ波セキュリティ
- ミリ波医療
- ミリ波工業用
- 広帯域LO逓倍器／分配器
