ユーザ・ガイド
1 すべてを表示

製品概要

機能と利点

  • 6V、2Aのスイッチング電源（CUI EPS060250UH-PHP-SZなど、装備済み）
  • 12V、3.3Aのスイッチング電源
  • アナログ信号源およびアンチエイリアス・フィルタ
  • オンボードの水晶発振器を使用しない場合はアナログ・クロック源を使用可能
  • Windows対応PCで使用可能
  • USB2.0ポートを推奨（USB1.1互換）
  • AD9681評価用ボード（AD9681-125EBZ）
  • HSC-EVALDZ FPGAベースのデータ・キャプチャ・ボード

製品概要

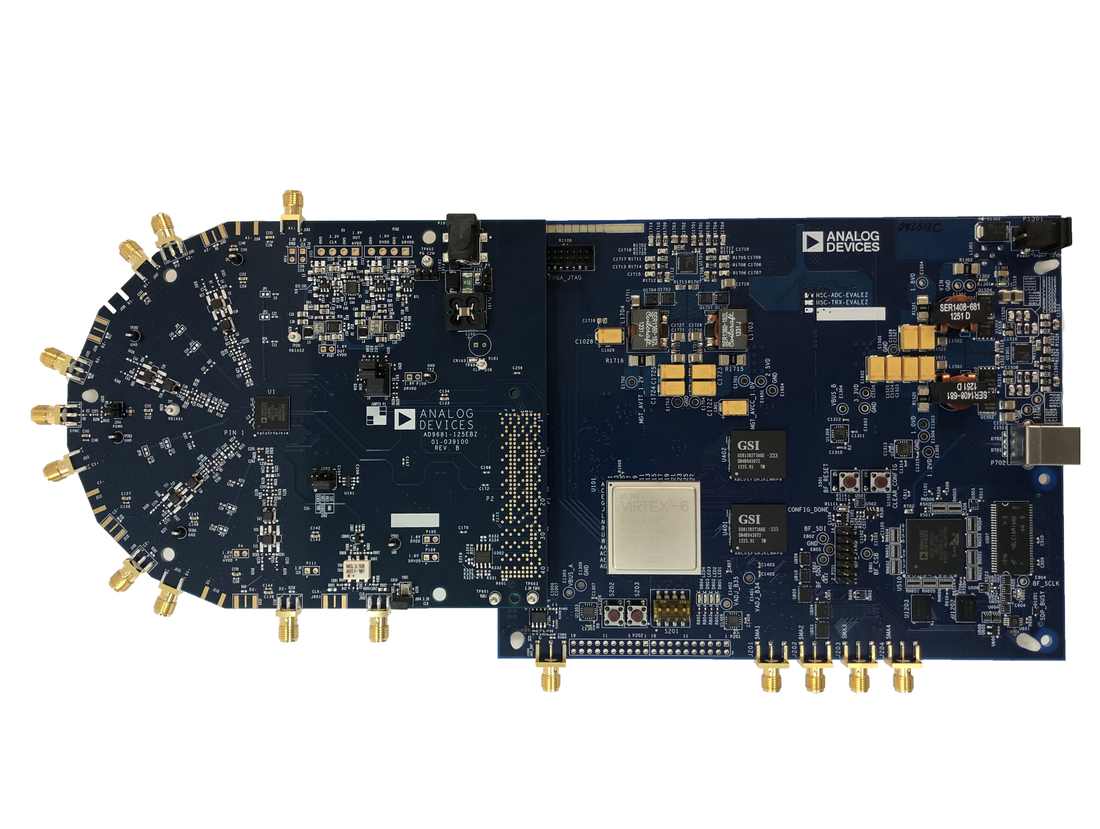

AD9681-125EBZは、オクタル14ビットADCであるAD9681の評価用ボードです。このリファレンス設計は、このデバイスを様々なモードや構成で動作させるために必要な、サポート回路を提供します。HSC-ADC-EVALEZデータ・キャプチャ・カードと直接インターフェースできるため、取得したデータを解析用にダウンロードすることができます。デバイスのハードウェアとインターフェース接続するためのVisual Analogソフトウェア・パッケージを使用することで、取得したデータをユーザ・フレンドリなグラフィカル・インターフェースを使用して解析用にダウンロードできます。SPIコントローラ・ソフトウェアもこのハードウェアに対応しているため、AD9681のSPIプログラマブルな機能を使用することができます。

AD9681のデータシートには、デバイス設定や性能に関するそのほかの情報が記載されており、これらのツールを使用する際には、このデータシートを参照する必要があります。すべてのマニュアル類とVisual AnalogおよびSPIコントローラは、高速ADC評価用ボードのページで入手できます。その他ご不明な点、ご質問等ございましたら、highspeed.converters@analog.comにメールでお問い合わせください。
