ユーザ・ガイド Rev. 0
1 すべてを表示

製品概要

機能と利点

  • ブレッドボードとプロトタイプの迅速な作成が可能
  • 簡単な設定で単方向動作または双方向動作に変更可能
  • 電流検出シャント抵抗の取り付けに対応
  • テスト装置への接続が容易
  • 入力フィルタと出力フィルタの取り付けに対応
  • デカップリングされた電源ライン

製品概要

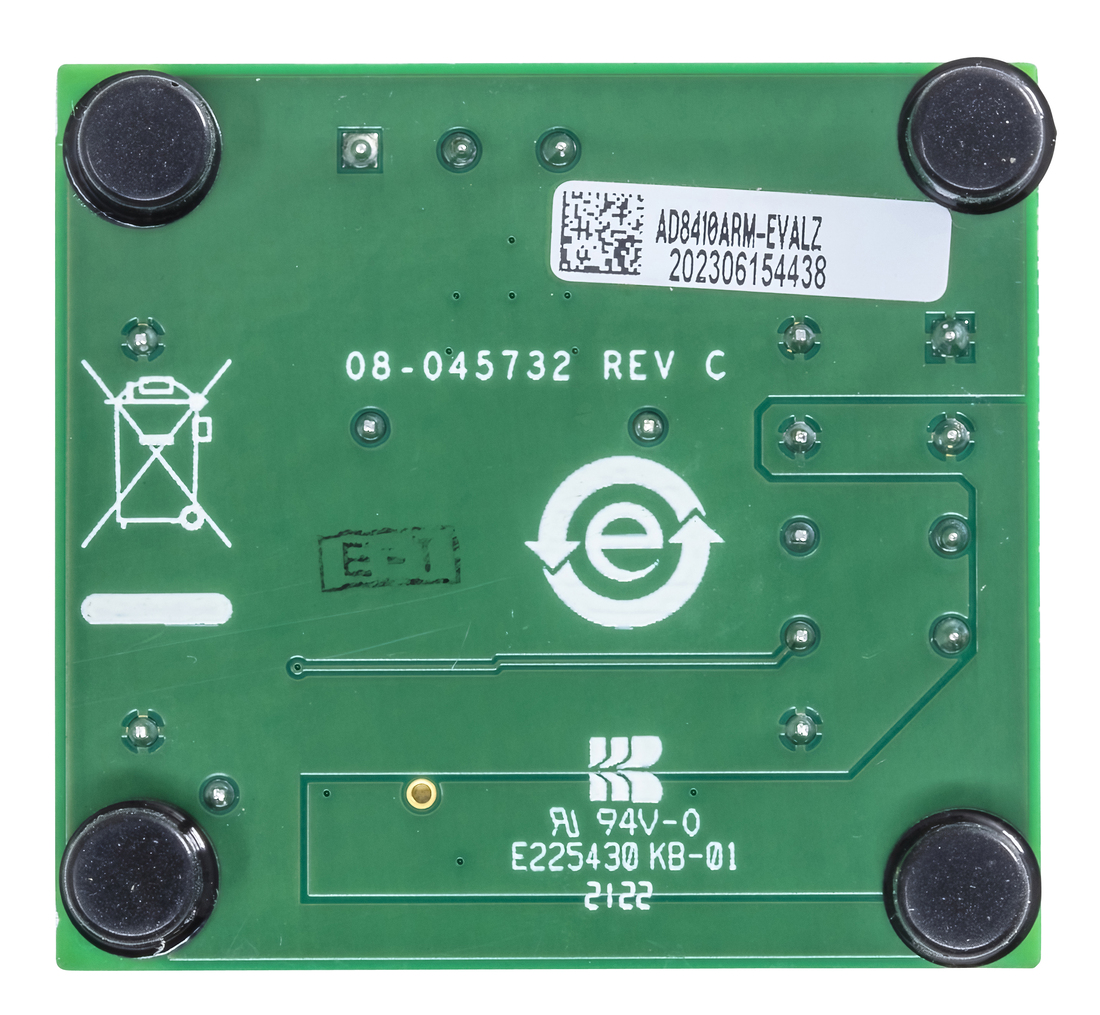

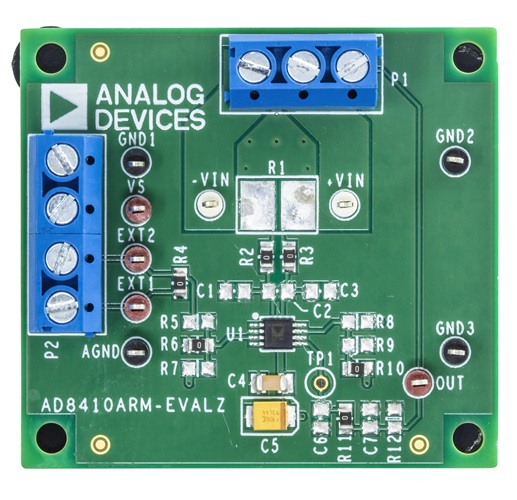

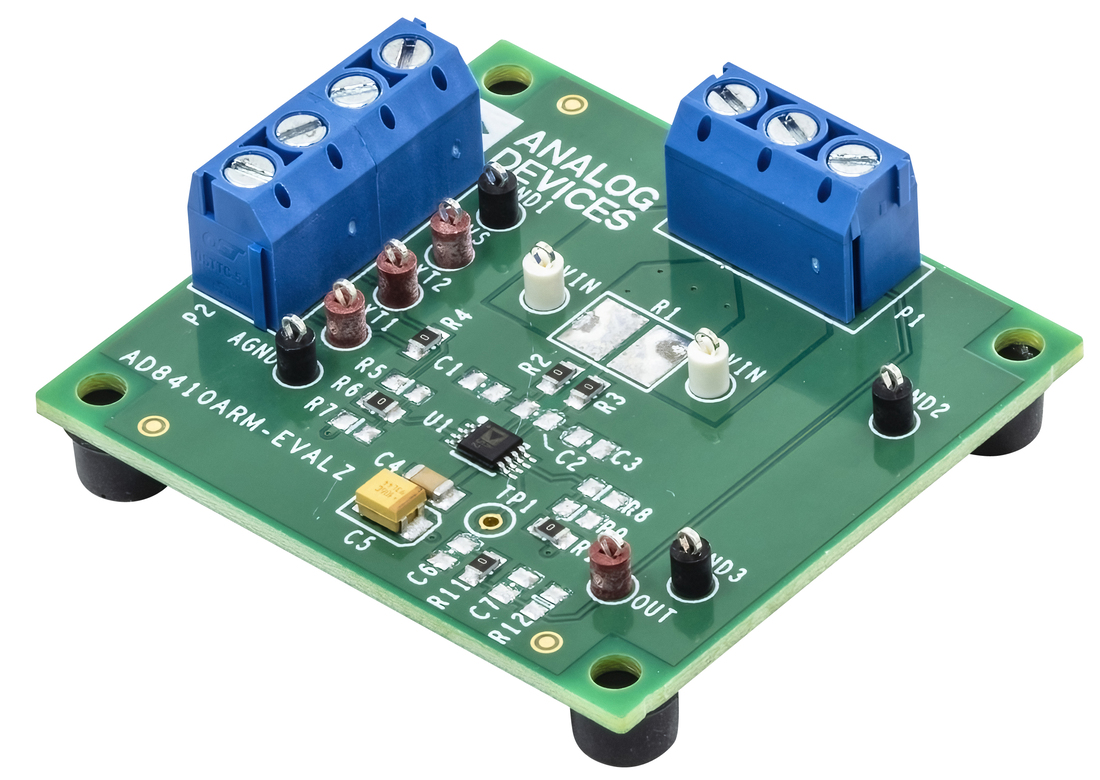

AD8410ARM-10-EVALZは、AD8410A（10ピンMSOP、電流検出アンプ）の性能評価を目的としています。様々な動作モードを簡単に設定し、負荷に柔軟に対応できるように設計されています。両方のボードに、最大規格サイズ2818のシャント抵抗（R1）をハンダ付けすることができます。

AD8410ARM-10-EVALZでは、MSOP（ミニ・スモール・アウトライン・パッケージ）にAD8410A-10が収容されています。以降、このユーザ・ガイドでは、AD8410ARM-10-EVALZを「AD8410A-10評価用ボード」と呼びます。

AD8410A-10の詳細な仕様は、AD8410Aのデータシートに記載されています。AD8410A-10評価用ボードを使用する際は、このユーザ・ガイドと併せてAD8410Aのデータシートを参照してください。

アプリケーション

  • 同位相またはハイサイドの電流検出：
    • BLDCモータ、低インダクタンス・モータでのモータ・コントロール
    • 双方向48V～12V DC/DCコンバータ
    • ソレノイド・コントロール
    • 電源レール・モニタリング
  • ローサイド電流の検出

対象となる製品
