EVAL-AD74413R 評価用ボード | アナログ・デバイセズ

製品概要

機能と利点
製品概要

機能と利点

AD74413R用のフル機能評価用ボード
オンボード2.5V ADR4525リファレンス
SPI互換
制御用PCベース・ソフトウェア

製品概要

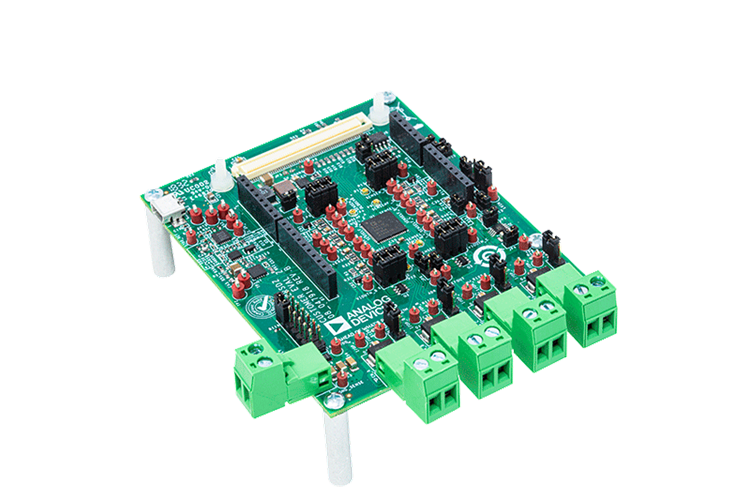

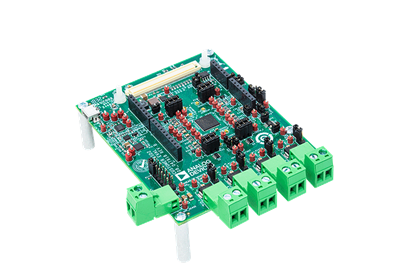

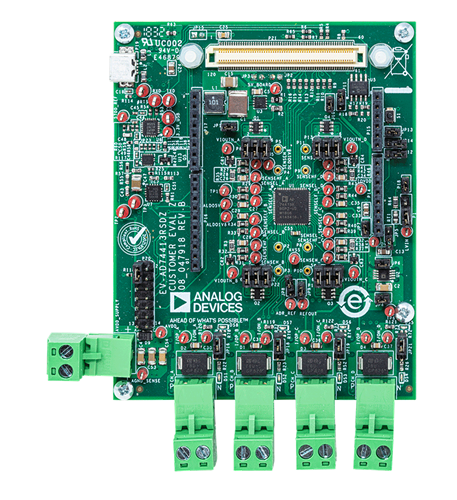

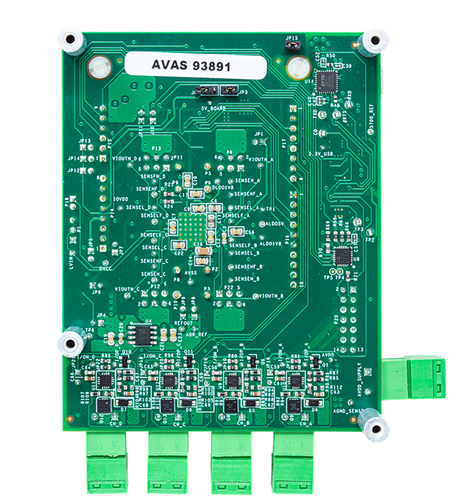

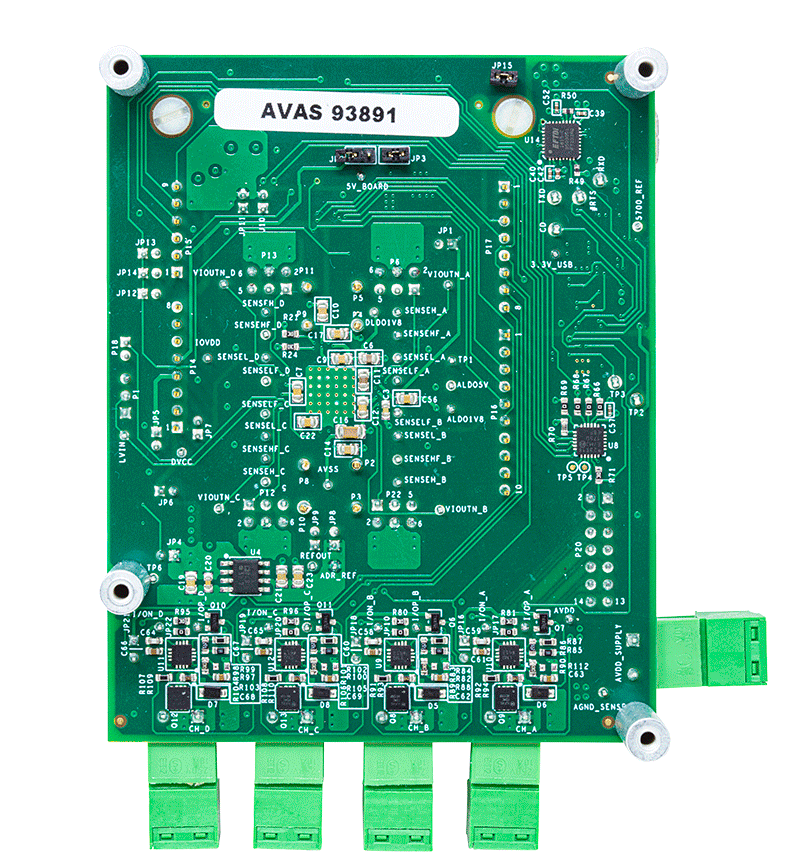

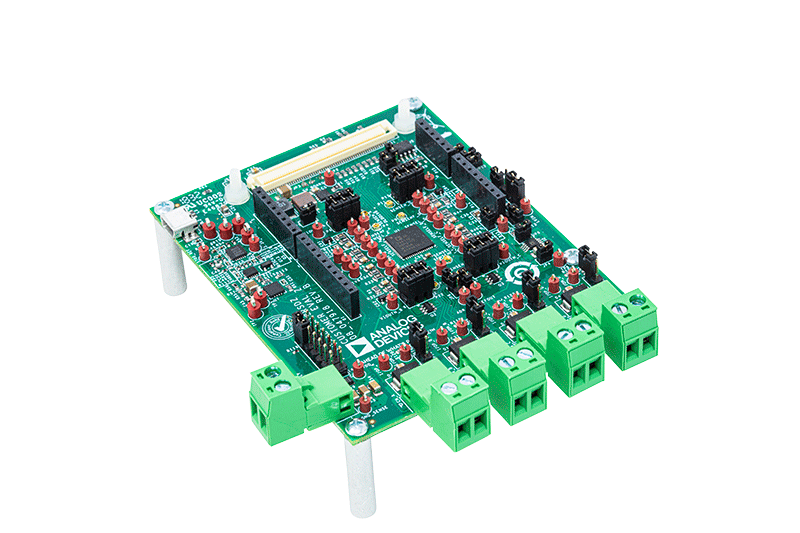

EV-AD74413RSDZは、AD74413Rの機能を評価するために使用できるフル機能評価用ボードです。AD74413Rは、クワッドチャンネル、ソフトウェア設定可能入出力デバイスです。このデバイスは、アナログ出力、アナログ入力、デジタル入力、および測温抵抗体（RTD）計測用の機能を、シリアル・ペリフェラル・インターフェース（SPI）を備えた1つのシングルチップ・ソリューションに統合化しています。

EV-AD74413RSDZは、システム・デモンストレーション・プラットフォーム（SDP）を介して制御できます。SDP-Sは、AD74413R評価用ソフトウェアを使用してPCのUSBポート経由でEV-AD74413RSDZを制御します。

EV-AD74413RSDZには、14V～28.8VのAVDD動作電源が必要です。EV-AD74413RSDZをPCに接続する場合は、PCがSDP-Sに電力を供給します。

AD74413Rの詳細については、AD74413Rのデータシートを参照してください。EV-AD74413RSDZを使用する際は、データシートと併せてこのユーザー・ガイドを参照する必要があります。
