EVAL-AD5675RARDZ

製品概要

このユーザ・ガイドでは、オクタル・チャンネルの電圧出力D/Aコンバータ（DAC）であるAD5675R（TSSOP、I²C）およびAD5676R（TSSOP、SPI）のEVAL-AD5675RARDZ（I²C）評価用ボードとEVAL-AD5676R2ARDZ（シリアル・ペリフェラル・インターフェイス（SPI））評価用ボードの動作について詳しく説明します。

EVAL-AD5675RARDZおよびEVAL-AD5676R2ARDZ評価用ボードは、AD5675RまたはAD5676R回路の迅速なプロトタイピングを支援し、設計時間を短縮するように設計されています。どちらのデバイスも2.7V～5.5Vの単電源で動作します。加えて、これらのデバイスはどちらも内部に2.5Vのリファレンス（電圧源）を備えています。必要に応じて、EXT_REF SMBコネクタを介して異なるリファレンス電圧（V_REF）を適用できます。これら2つのDACは共通の機能を備えていますが、デジタル・インターフェイス・プロトコルが異なります。AD5676RはSPIを採用し、AD5675RはI²Cを採用しています。

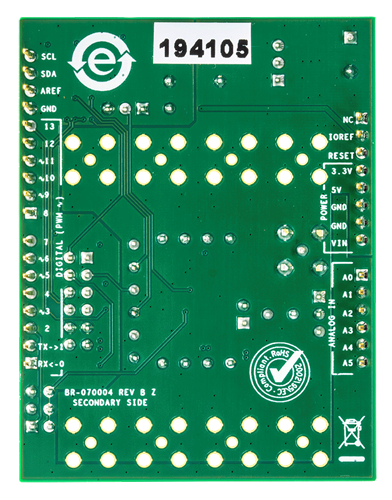

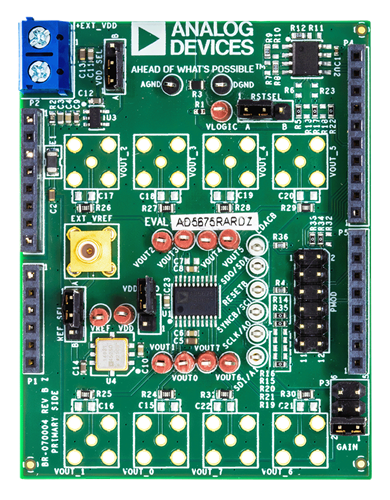

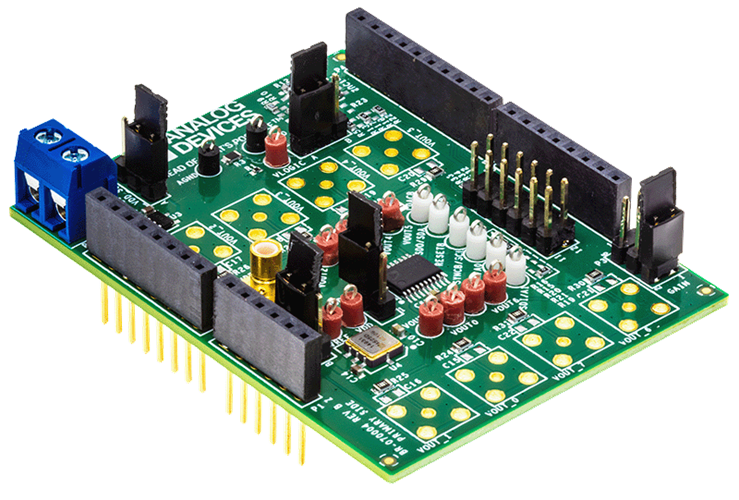

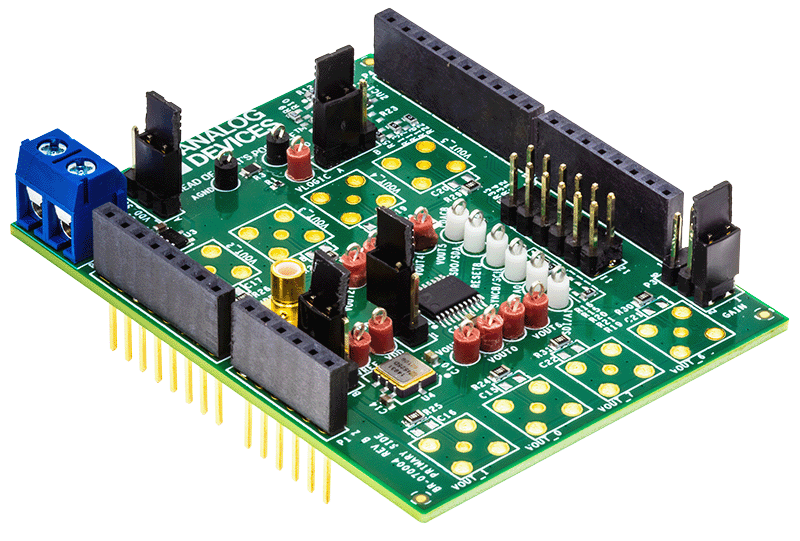

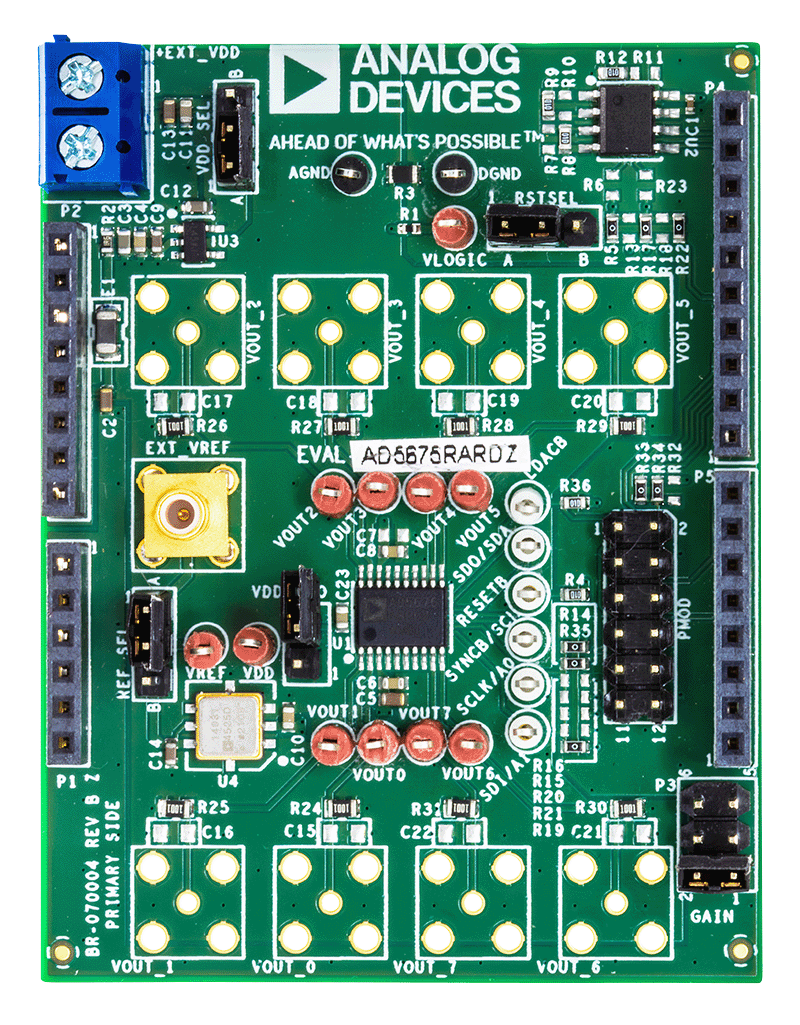

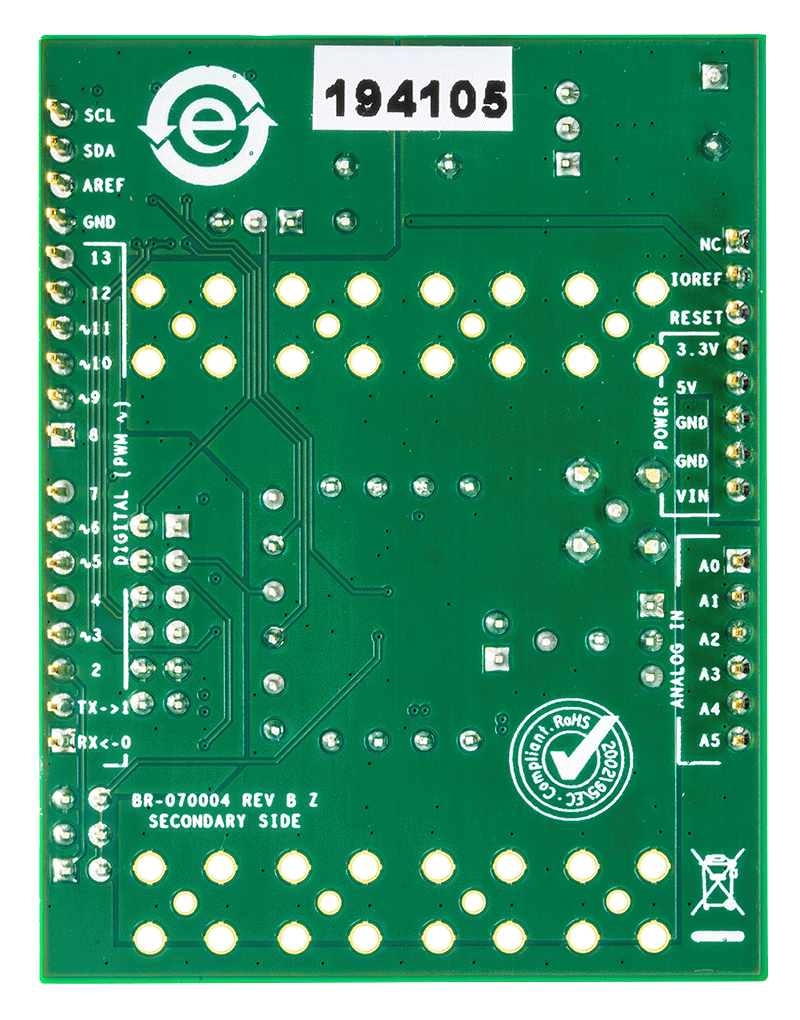

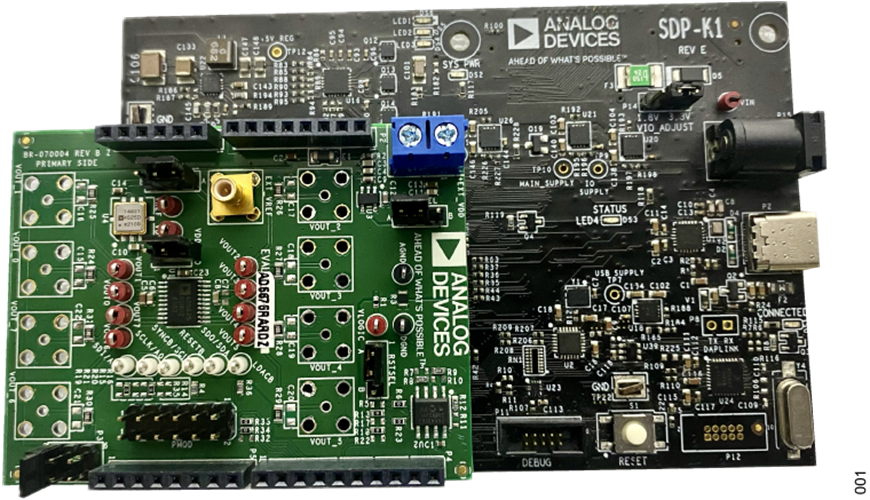

EVAL-AD5675RARDZとEVAL-AD5676R2ARDZの各評価用ボードは、システム・デモンストレーション・プラットフォーム（SDP）コントローラ・ボード（EVAL-SDP-CK1Z（SDP-K1））を介してPCのUSBポートに接続します。ACE（分析、制御、評価）用ソフトウェアは、EVAL-AD5675RARDZとEVAL-AD5676R2ARDZの両方の製品ページからダウンロードできます。このソフトウェアを評価用ボードと共に使用することで、それぞれAD5675RとAD5676Rをプログラムできます。PMOD接続を使用してマイクロコントローラをいずれかの評価用ボードに接続することもできます。PMOD接続を介してマイクロコントローラを使用するときには、EVAL-SDP-CK1Z（SDP-K1）を切断する必要があり、ACEソフトウェアは使用できません。

EVAL-AD5675RARDZとEVAL-AD5676R2ARDZにはどちらも、アナログ・デバイセズから購入できるEVAL-SDP-CK1Z（SDP-K1）コントローラ・ボードが必要です。AD5675RとAD5676Rの詳細については、AD5675RとAD5676Rのデータシートを参照してください。評価用ボードEVALAD5675RARDZまたはEVAL-AD5676R2ARDZを使用する際は、このユーザ・ガイドと併せてこれらのデータシートを参照してください。
