EVAL-6SOT23
スイッチおよびマルチプレクサ・ポートフォリオの6ピンSOT23デバイス評価用ボード
トップへ
製品概要
機能と利点
- 6ピンSOT-23評価用ボード
- クランプによってメイン・デバイスを簡単に変更可能
- ゴールド・ピン・コネクタによって受動部品の追加が可能
- 信号入出力用のSMBコネクタ
- プロトタイピングを可能とする、オンボードの追加スペース
製品概要

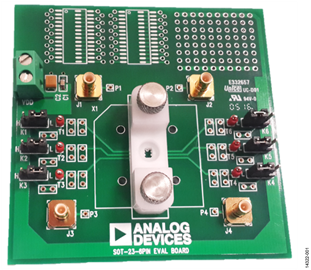

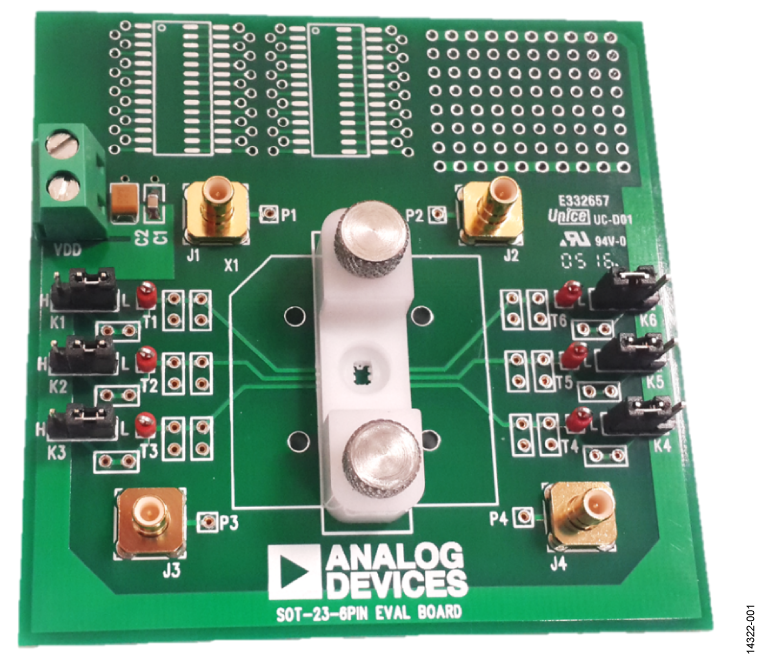

EVAL-6SOT23EBZ評価用ボードは、別売のスイッチおよびマルチプレクサ・ポートフォリオの6ピンSOT-23デバイスを評価します。EVAL-6SOT23EBZにはクランプが付属しており、ハンダ処理なしで6ピンSOT-23デバイスを評価用ボードに固定できるため、複数のデバイスでボードを再利用できます。デバイスは、評価用ボードの中央にクランプまたはハンダで取り付けることができます。デバイスの各ピンにはK1からK6まで対応するリンクがあり、VDDまたはGNDのいずれかに設定できます。ワイヤ・スクリュー端子は、VDDとGNDに電力を供給します。ボード上のSMBコネクタによって、追加の外部信号をデバイスに供給できます。また、ボードの上部にはプロトタイピングに利用できるスペースがあります。
テスト対象デバイス（DUT）のすべての仕様は、対応する製品のデータシートに記載されています。評価用ボードを使用する際は、UG-948ユーザー・ガイドと併せて参照してください。
