DS4404K

製品概要

DS4404およびDS4402は、2つまたは4つのI²Cで設定可能な電流DACを備え、それぞれ電流のシンク/ソースが可能です。

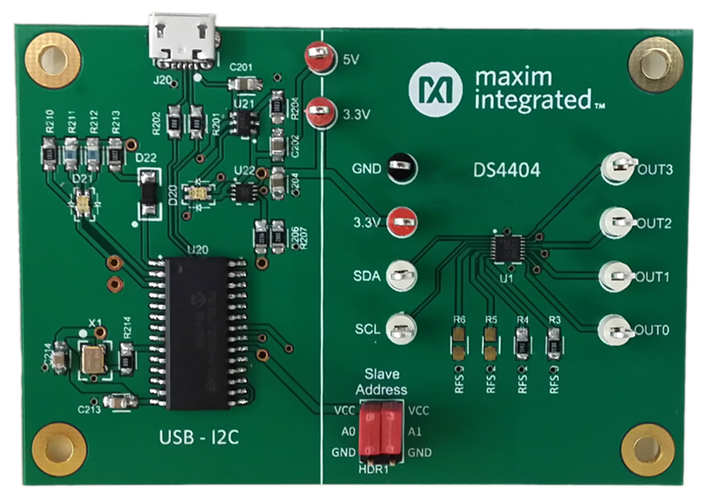

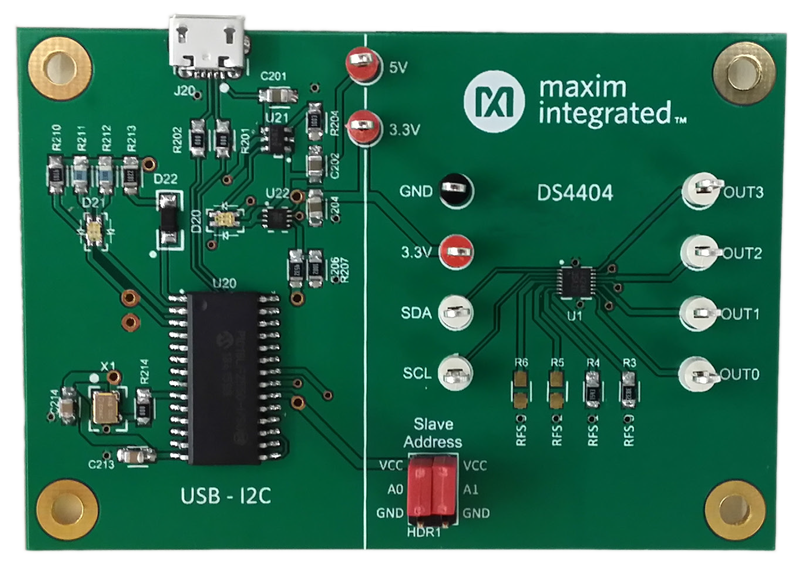

DS4404の評価キット(EVキット)は、4チャネル、5ビットシンク/ソース電流DACのDS4404の評価に必要なハードウェアおよびソフトウェアグラフィカルユーザーインタフェース(GUI)を提供します。DS4402は、DS4404と同じ性能を備えていますが、チャネルは2つのみです。DS4404のEVキットのソフトウェアは、DS4424のEVキットのソフトウェアと同じです。

このEVキットは、DS4404と、2つのフルスケール較正用に使用済みの抵抗(R3とR4)、および2つの未使用の抵抗(R5とR6)が実装されています。これによって、このデバイスは2つのチャネル上で基板のリワークなしで評価することができますが、カスタム定義の値を2つのオープンチャネルに実装することが可能です。また、このEVキットはデバイスとの通信に必要なUSB-I²Cインタフェースも備えています。

アプリケーション

• 可変電流シンクまたはソース
• 電源調整
• 電源マージン
