製品概要

製品概要

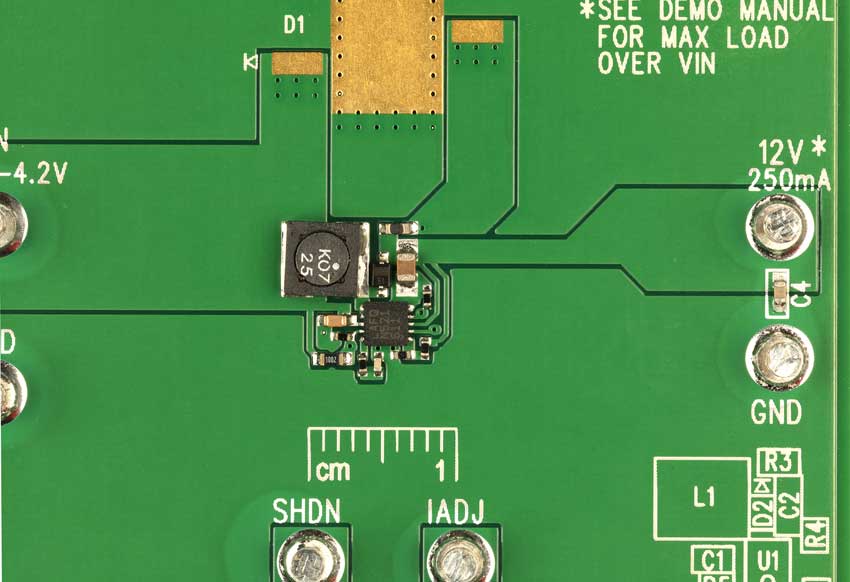

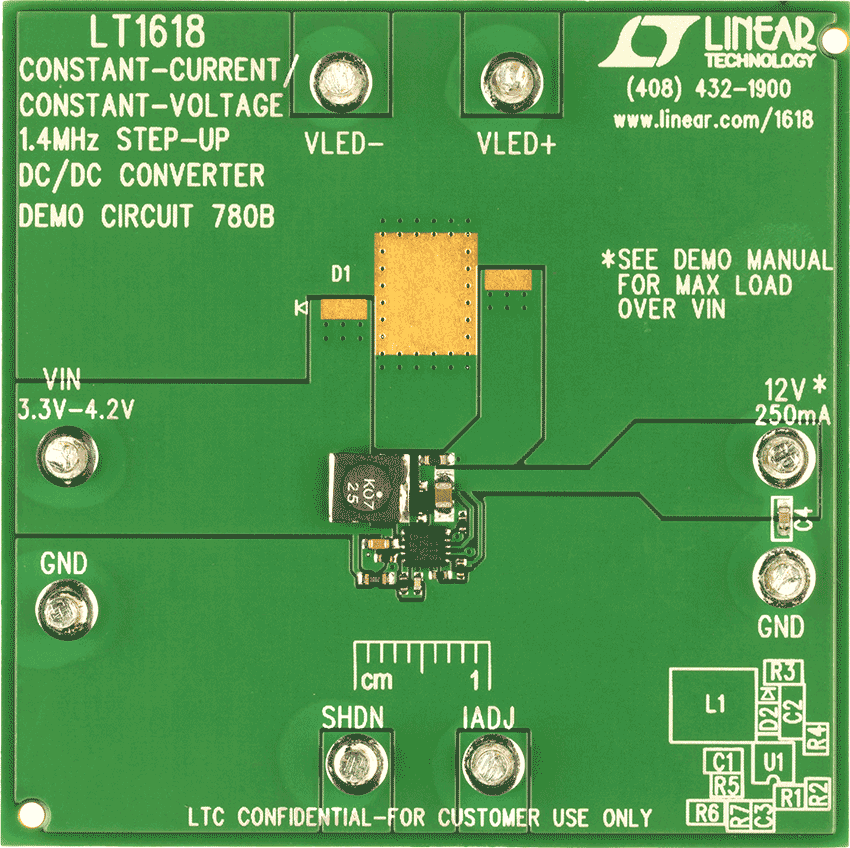

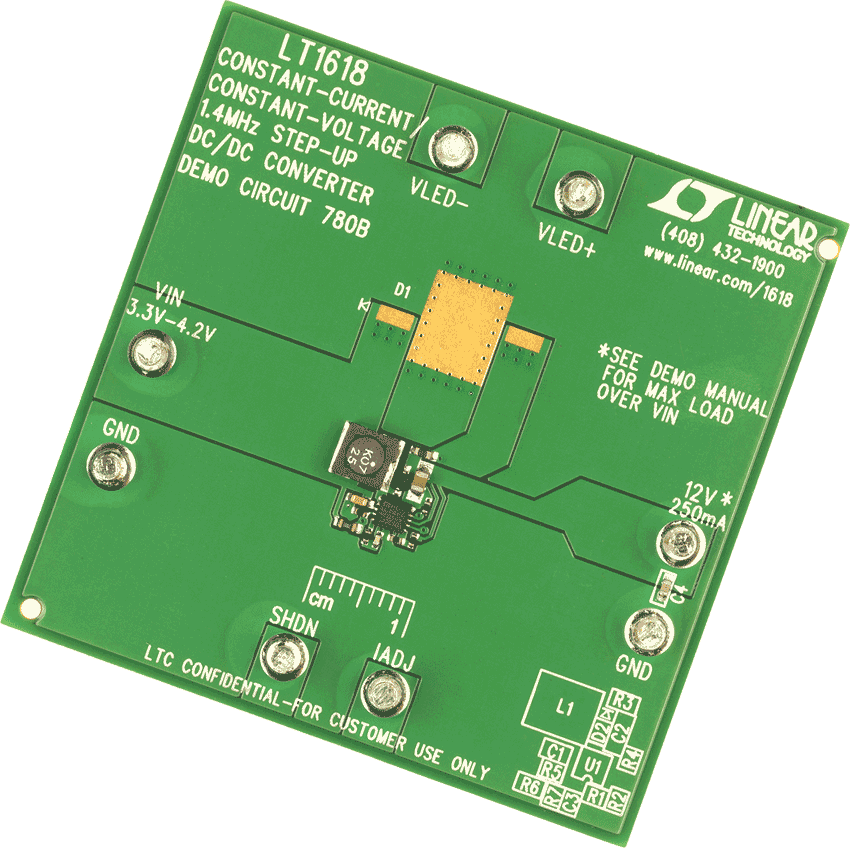

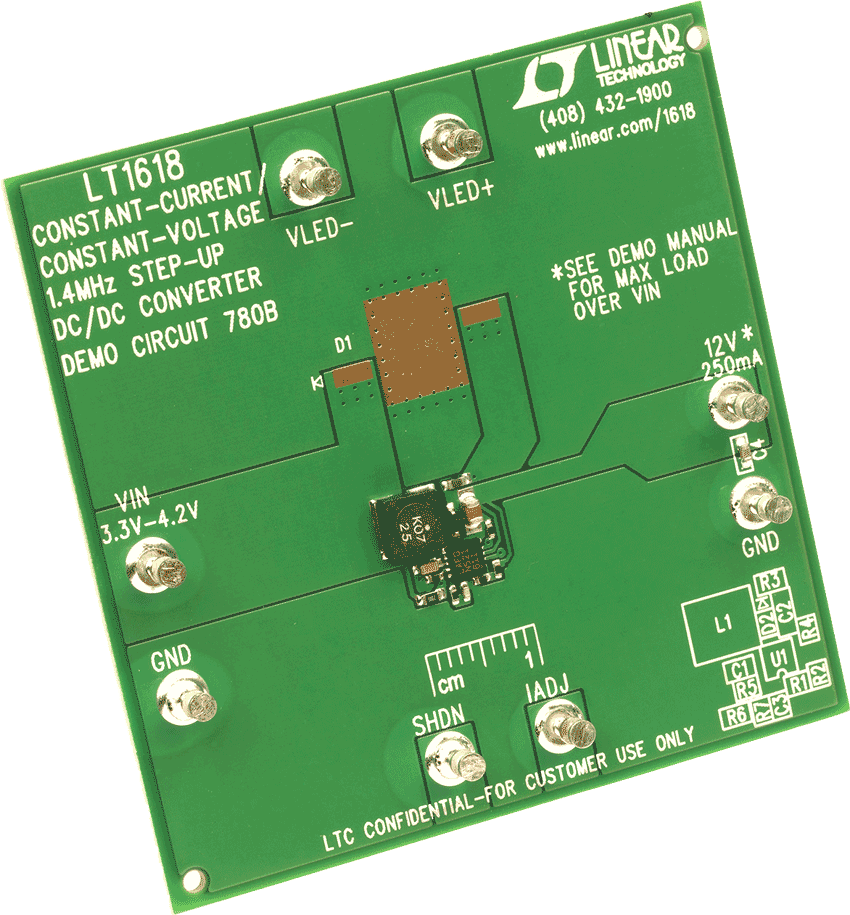

デモ回路780Bは、LT1618を搭載する、定電流定電圧1.4MHz昇圧DC/DCコンバータです。DC780Bは、3.3V〜4.2Vの電源から12V、250mAを出力する汎用ブースト・コンバータを実証します。


デモボードはLEDドライバとしても利用でき、Luxeon LED（未インストール）が順方向電圧3.5Vで500mAの安定化電流（デフォルト電流）で駆動されます。値またはR4を2.2Mに変更することで、LED電流を250mAに安定化できます。


LT1618はより広い入力電圧に使用できますが、出力電圧レベルと部品の選択により、このデモ回路はリチウムイオン・バッテリの入力レベルに制限されます。
