DC761A-A

製品概要

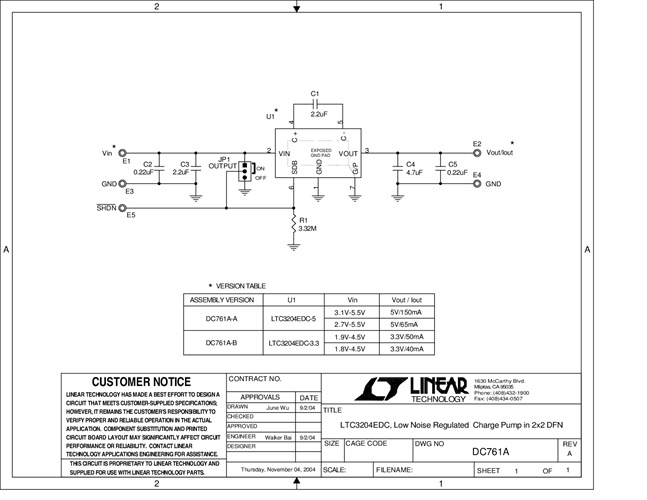

デモ回路761は、2x2 DFNパッケージにLTC3204（バースト・モード動作）を搭載した低ノイズ安定化チャージ・ポンプです。2つのアセンブリ・バージョンがあり、DC761A-AがLTC3204-5（5V出力）用、DC761A-BがLTC3204-3.3（3.3V出力用）です。DC761A-Aは、2.7V～5.5V入力から安定化された5V出力を生成します。確保する出力負荷電流は、V_INが3.1V～5.5Vの場合は150mA、V_INが3.1V未満の場合は65mAです。DC761A-Bは、1.8V～4.5V入力から安定化された3.3V出力を生成します。確保する出力負荷電流は、V_INが1.9V～4.5Vの場合は50mA、V_INが1.9V未満の場合は40mAです。

この回路で必要なのは、小型の0603表面実装型コンデンサ3個のみで、最小限の基盤スペースしか使用しません。インダクタやダイオードは不要です。回路は、軽負荷時に低電源電流を維持する自動Burst Mode^®（バースト・モード）動作を備えています。
