DC704A

LT3023EDDデモボード | デュアル出力、低ノイズLDOレギュレータ、2.3V ≤ V_入力 ≤ 20V、V_出力1/V_出力2 = 2.5V/3.3V/5V @ 100mA

トップへ

製品概要

製品概要

製品概要

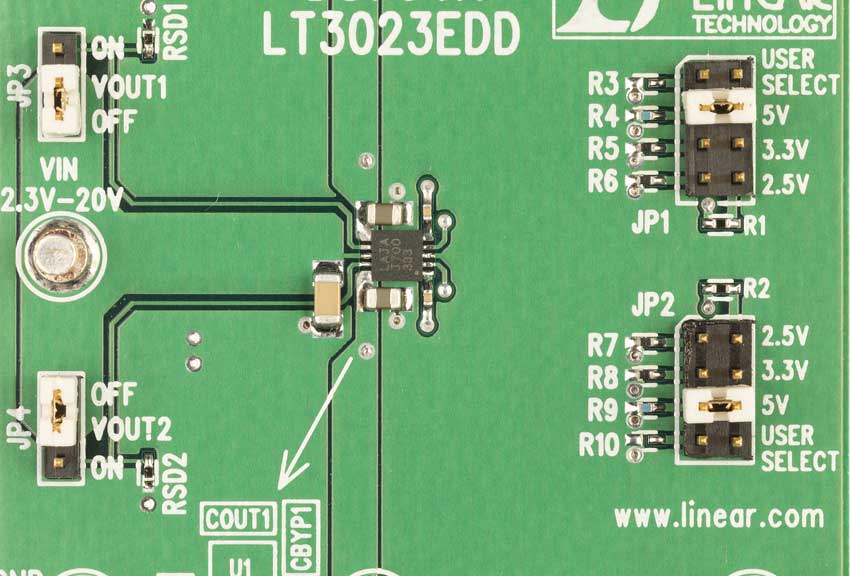

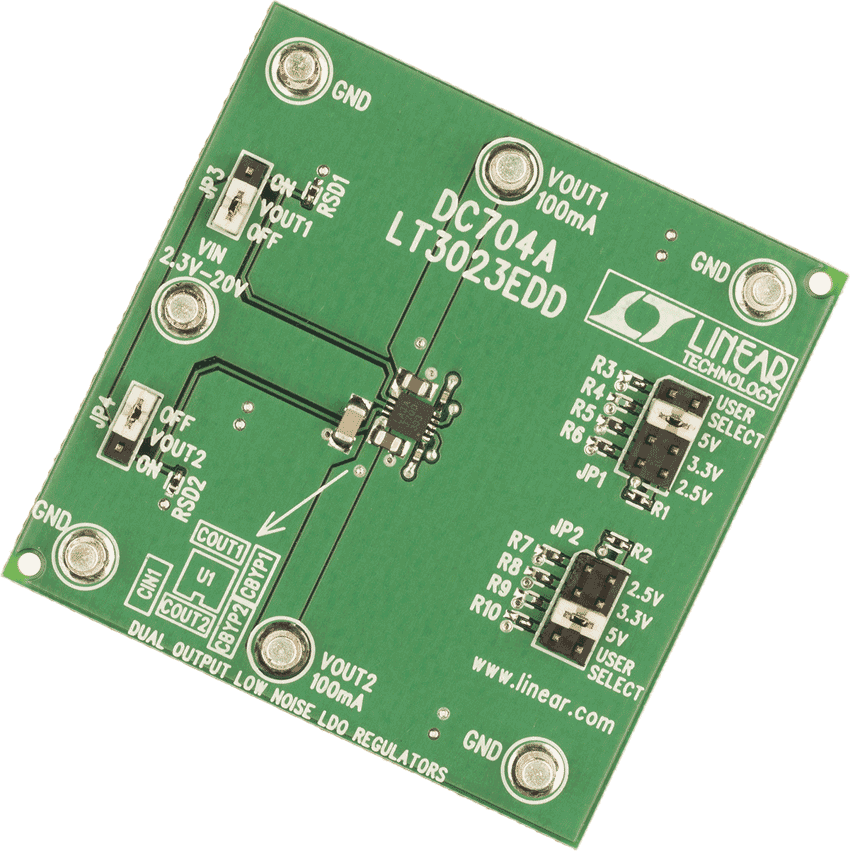

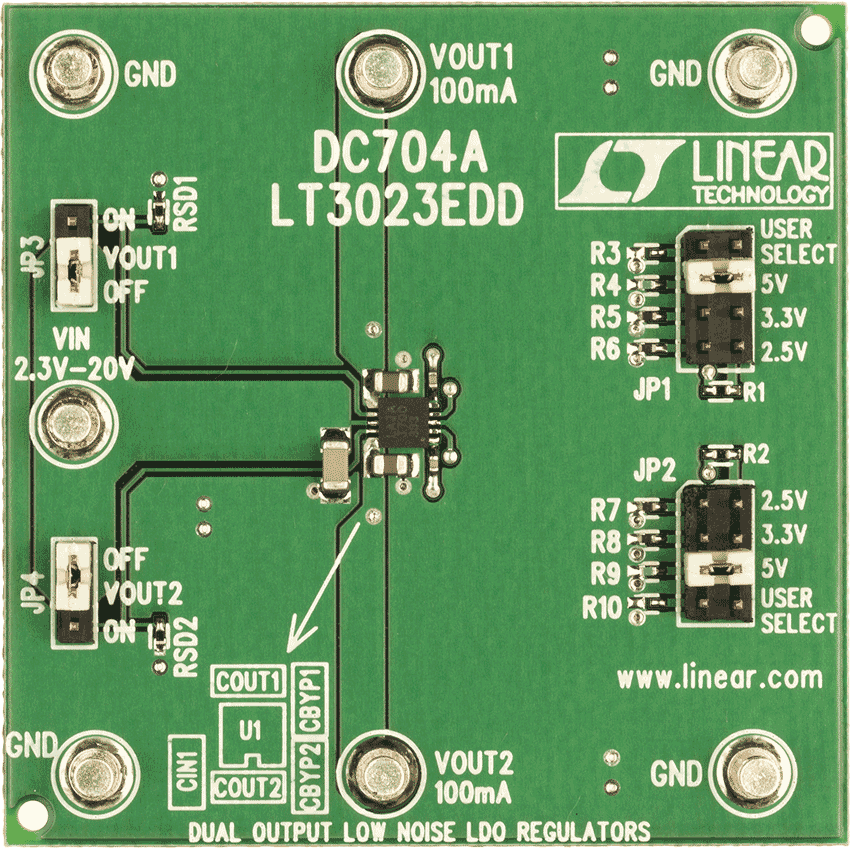

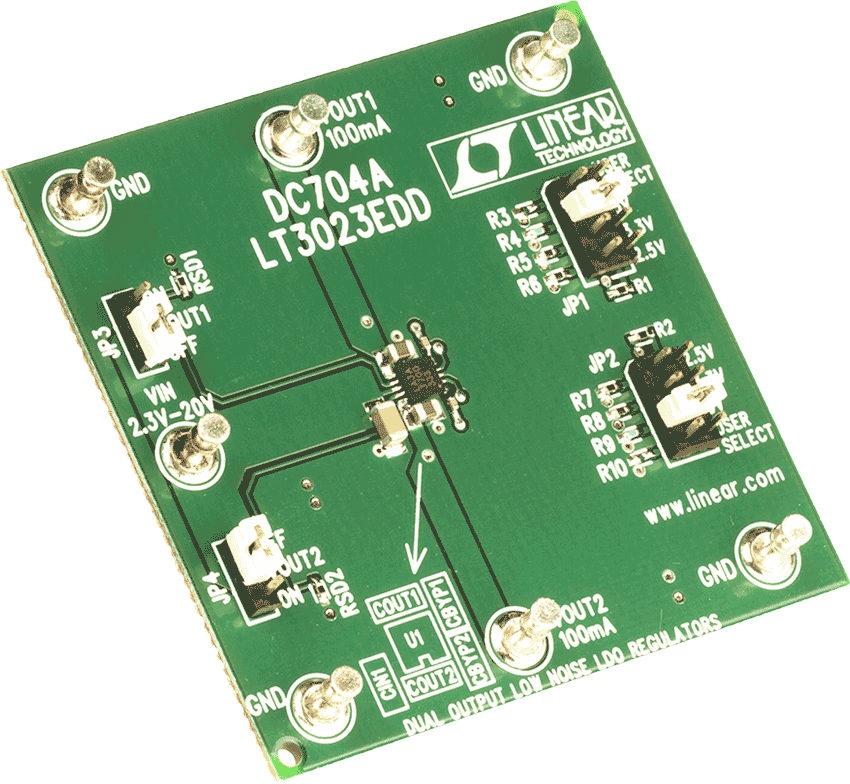

デモンストレーション回路704は、LT3023 ICをベースにしたデュアル出力レギュレータで、2つの同一の100mA LDOリニア電圧レギュレータから成ります。DC704の入力電圧範囲は2.3V〜20V、出力はジャンパ選択可能で、出力電圧値は2.5V、3.3V、5V、またはユーザ指定の値です。DC電源電流は無負荷時の標準でわずか20uAです（チャンネルあたり）。LT3023は小型10ピンDFNパッケージで提供されます。これはICの底面に露出パッドを備え、熱性能を向上させています。
