DC675C

製品概要

デモ回路DC675CはLT1568を使用するフィルタ回路の評価用です。LT1568は高精度±0.75%コンデンサと、180MHz GBWを最大変動が±10%になるようにトリミングした低ノイズのオペアンプを搭載した、デュアル2次アクティブRCフィルタ・ビルディング・ブロックです。LT1568オペアンプの±10% GBWの変動により、抵抗値を減らすことで高周波数の誤差が最小限に抑えられます。LT1568フィルタのカットオフ周波数または中心周波数（f_C）の範囲は200kHz～10MHz（バンドパス・フィルタの場合は5MHz）です。ロー・リミットの200kHzは抵抗ノイズとDCオフセットを最小限に抑える目的でのみ選択されたものです（外部コンデンサを使用することでf_C周波数を200kHz未満にすることが可能）。

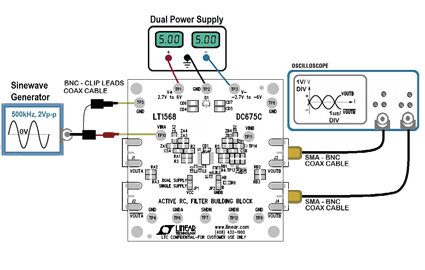

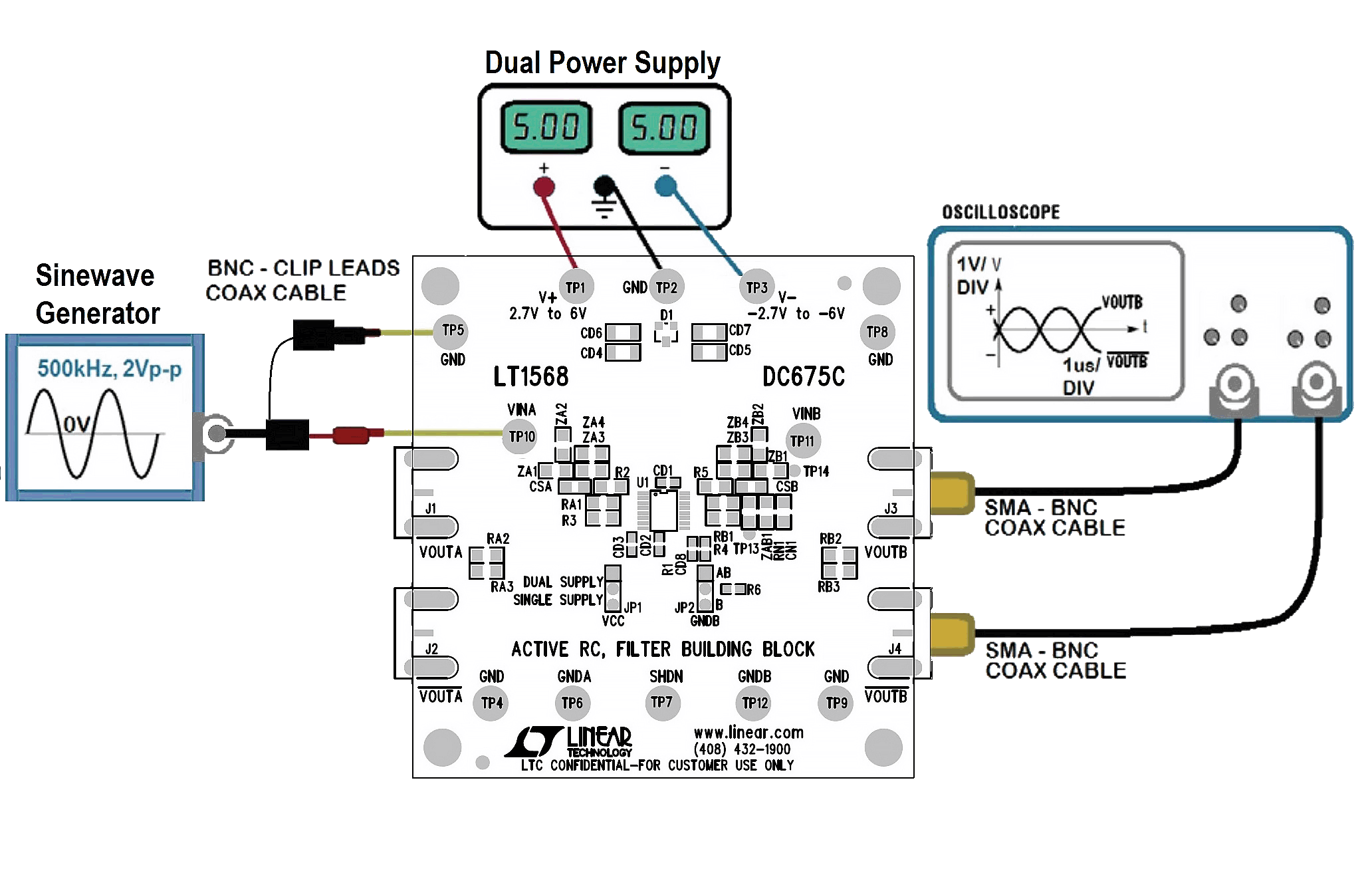

テストと評価のために、DC675Cアセンブリはシングル4次500kHz狭通過帯域バンドパス・フィルタとして構成されています。

その他の可能なLT1568構成については、DC675CにはPCBパターンで事前構成済みの0805表面実装抵抗およびコンデンサ用の未使用のパッドがあり、次の高精度LT1568フィルタ回路が可能です。

1. 4次ローパス・フィルタ
2. 5次ローパス・フィルタ
3. 4次狭通過帯域バンドパス
4. 4次広通過帯域バンドパス
5. 4次ハイパス・フィルタ

フィルタ回路構成の詳細については、LT1568データシートを参照してください。
