DC3137A

製品概要

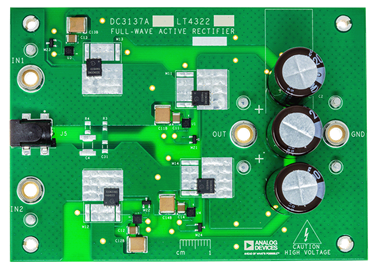

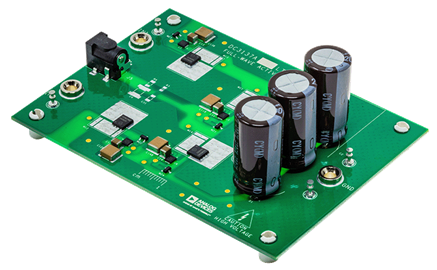

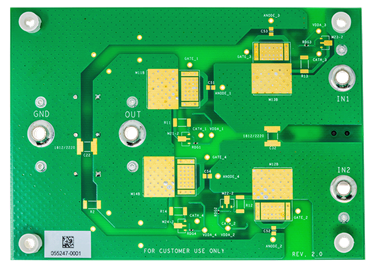

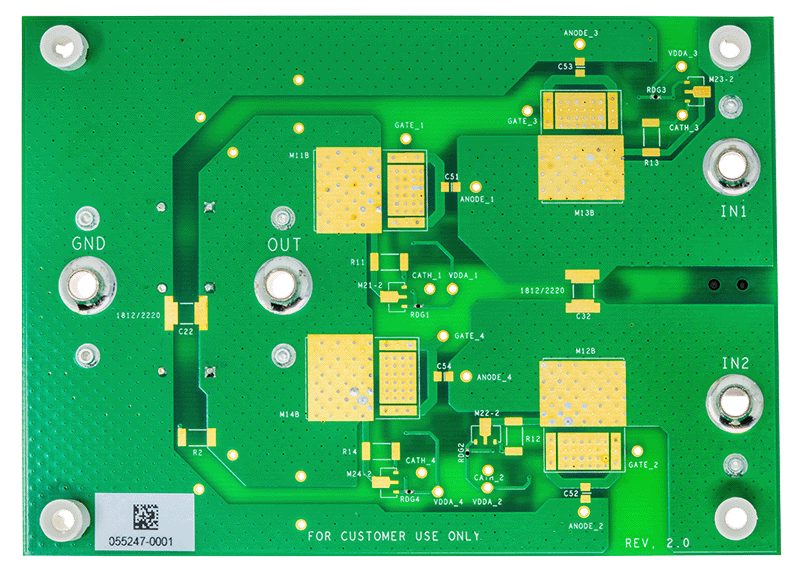

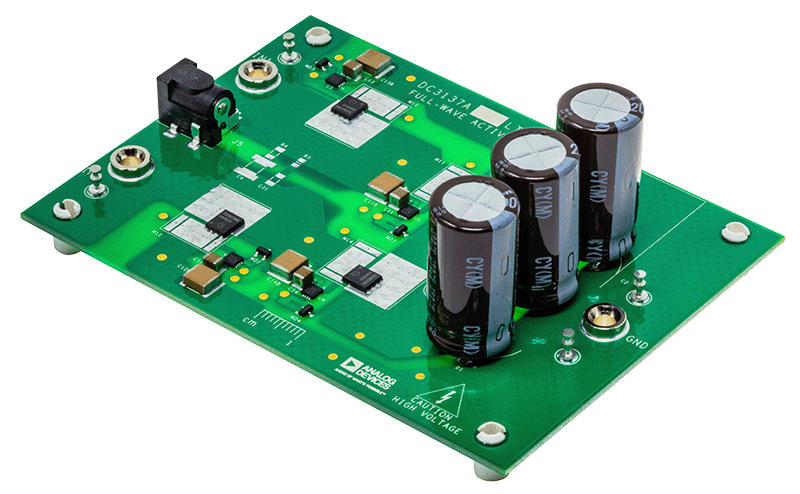

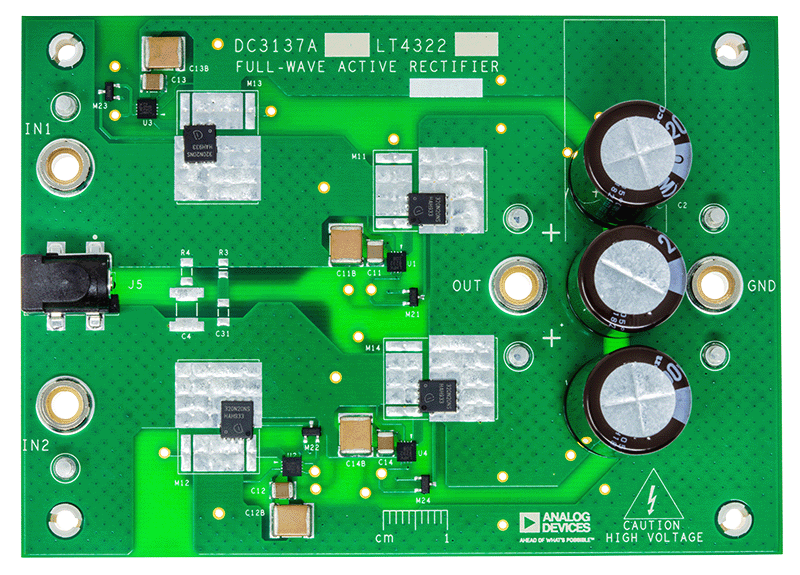

デモ回路DC3137Aには、フローティング高電圧アクティブ整流器コントローラLT4322（全波整流器構成）が搭載されています。最大170VのDC出力に対応しており、高電圧ラインの整流を必要とするアプリケーションに適しています。60Hzで最適な性能となるように部品は選択されていますが、LT4322は最大100kHzの周波数で動作することができます。

LT4322はNチャンネルMOSFETを駆動してダイオードに似た働きをしますが、消費電力はダイオードよりもはるかに低くなります。このトポロジが、熱に関する制約を緩和し、使用可能な出力電圧を高めます。Nチャンネル・トポロジには、R_DS(ON)が低い、フットプリントが小さい、コストが低い、MOSFETの選択肢が広いなど、Pチャンネル・トポロジにはない利点が数多くあります。この全波整流器では、4つのダイオードの代わりに4つのLT4322回路が使用されています。

各LT4322を動作させるために不可欠な部品は、1つのNチャンネルMOSFET（M1x）、リザーバ・コンデンサ（C1xB）、ゲート・コンデンサ（C5x）のみです。ピークtoピーク入力電圧が60Vを超えるアプリケーションでは、更にNチャンネル・デプレッション型のMOSFET（M2x）が必要となります。ほとんどのアプリケーションでは、出力電圧を平滑化し、出力電圧のリップルを、ユーザによって指定された最大値以下に抑えるために、出力コンデンサC2が1つだけ必要になります。
