DC3117A

製品概要

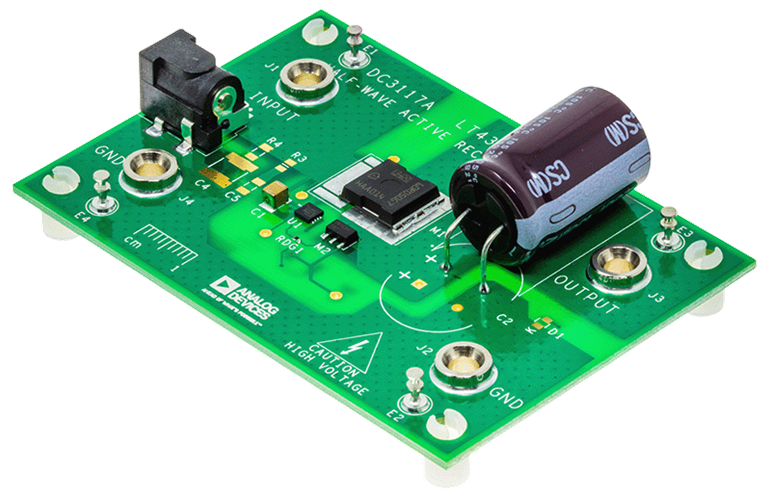

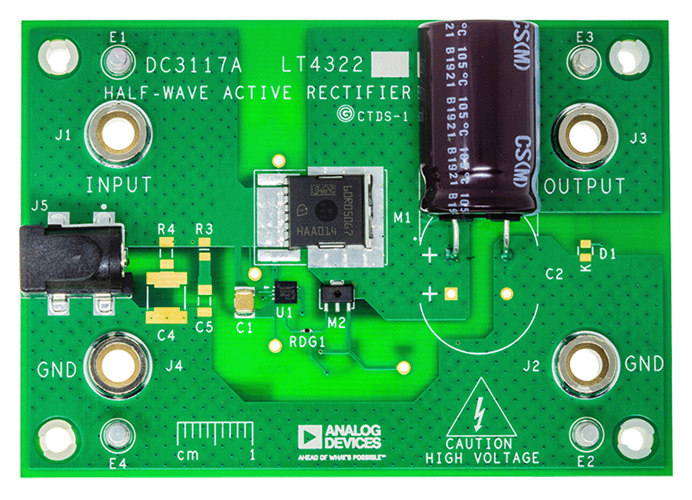

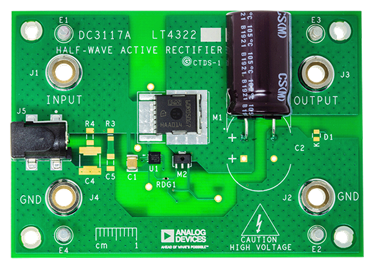

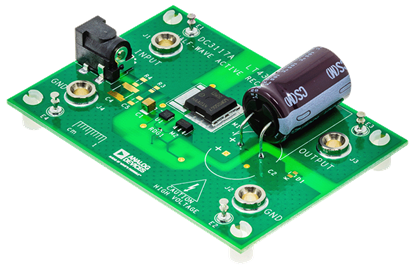

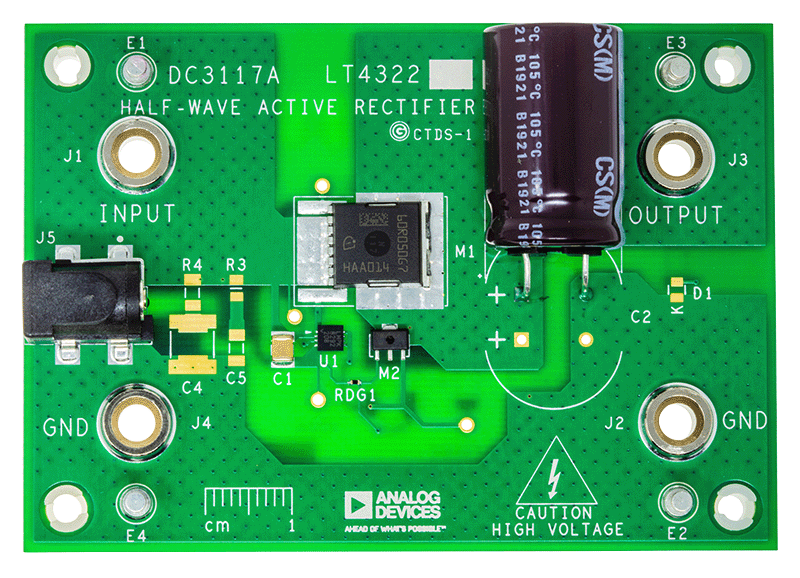

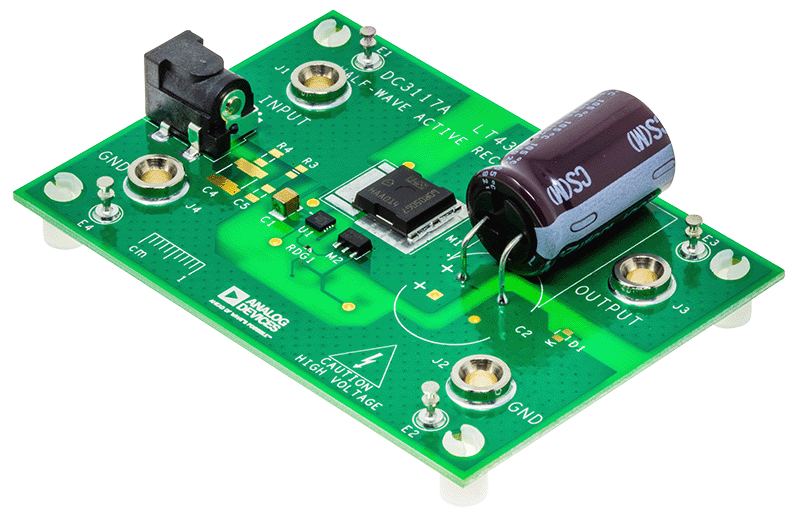

デモ回路3117Aには、フローティング高電圧アクティブ整流器コントローラLT4322が搭載されています。LT4322は、最大170VのDC出力に対応しており、高電圧ラインの整流を必要とするアプリケーションに適しています。60Hzで最適な性能となるように部品は選択されていますが、LT4322は最大100kHzで動作することができます。

LT4322はNチャンネルMOSFETを駆動してダイオードに似た半波整流の働きをしますが、消費電力はダイオードよりもはるかに低くなります。このトポロジが、熱に関する制約を緩和し、使用可能な出力電圧を高めます。Nチャンネル・トポロジには、R_DS(ON)が低い、フットプリントが小さい、コストが低い、MOSFETの選択肢が広いなど、Pチャンネル・トポロジにはない利点が数多くあります。

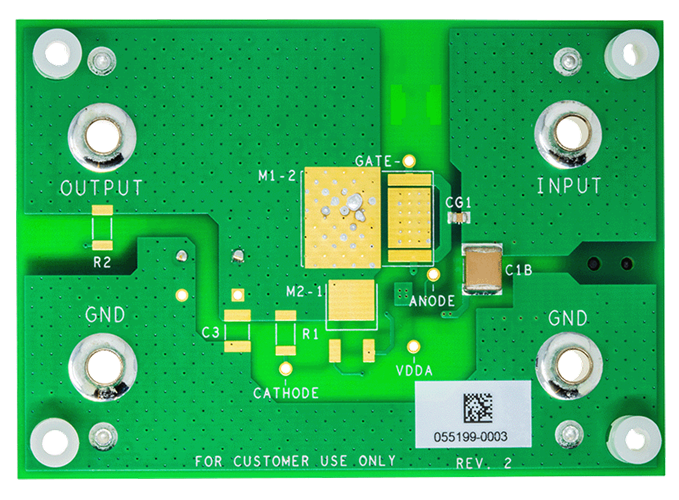

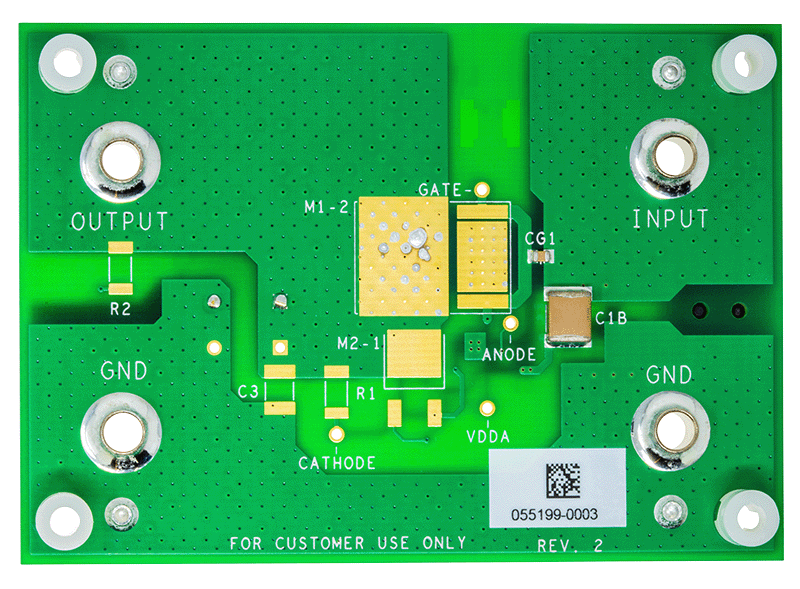

LT4322を半波整流器として動作させるために不可欠な部品は、1つのNチャンネルMOSFET（M1）、リザーバ・コンデンサ（C1B）、AC平滑コンデンサ（C2）、ゲート・コンデンサ（CG1）のみです。ピークtoピーク入力電圧が60Vを超えるアプリケーションでは、更にNチャンネル・デプレッション型のMOSFET（M2）が必要となります。
