製品概要

機能と利点

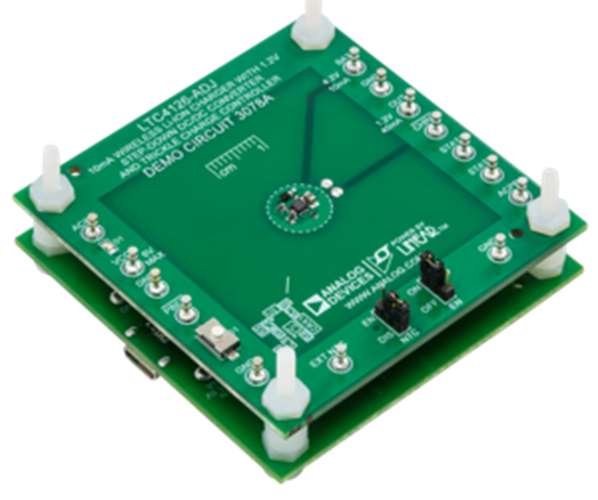

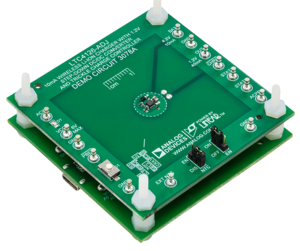

デモ・キットDC3080-KITは、LTC4126-ADJ、1.2V降圧DC/DC コンバータ付きワイヤレス・リチウムイオン・チャージャを搭載しています。このキットは、ワイレス・トランスミッタDC3081A、ワイヤレス・レシーバーDC3078A、2つの6mmアプリケーション・サイズ・レシーバーDC3079Aを備えています。

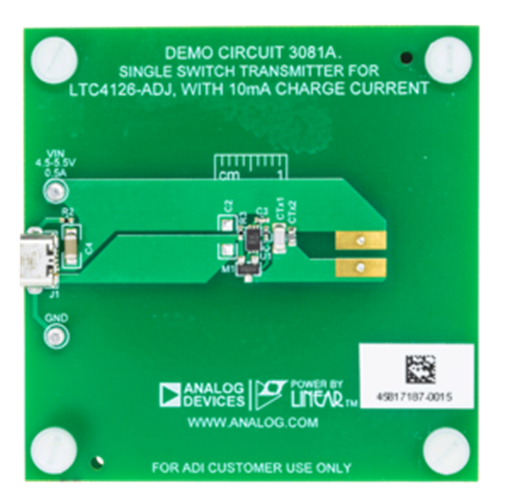

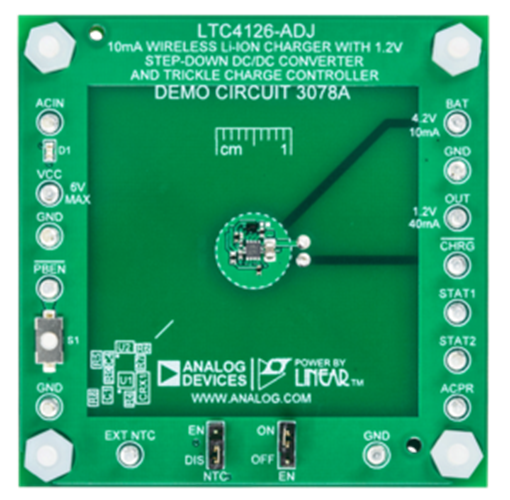

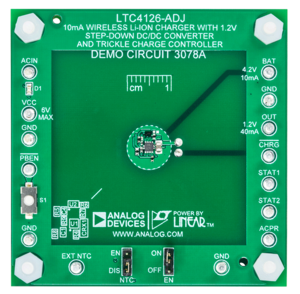

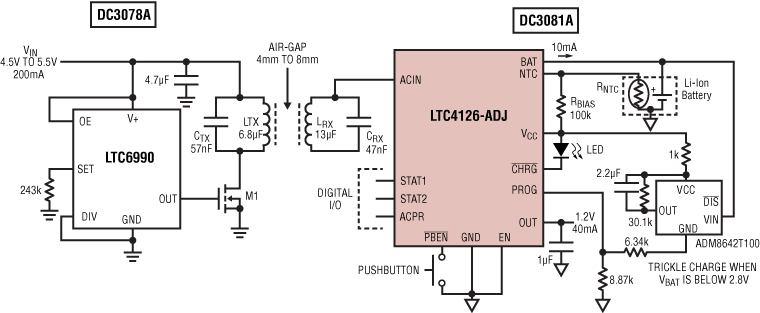

DC3078Aワイヤレス・チャージャ・レシーバーには、外部トリクル充電回路が採用されており、2.8vより低い電圧で過放電バッテリが接続された場合、充電電流を1mAに低減できます。DC3081AトランスミッタとDC3078Aレシーバーの組み合わせは、4.0mm～8.0mmのエアギャップで、シングル・リチウムイオン・バッテリを最大10mAで充電できます。
