DC2993A-A

製品概要

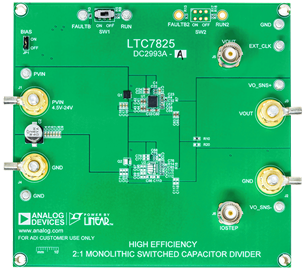

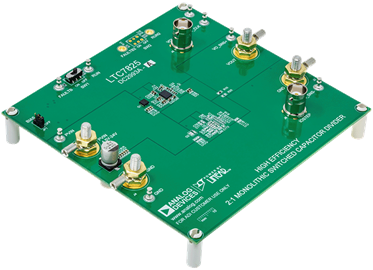

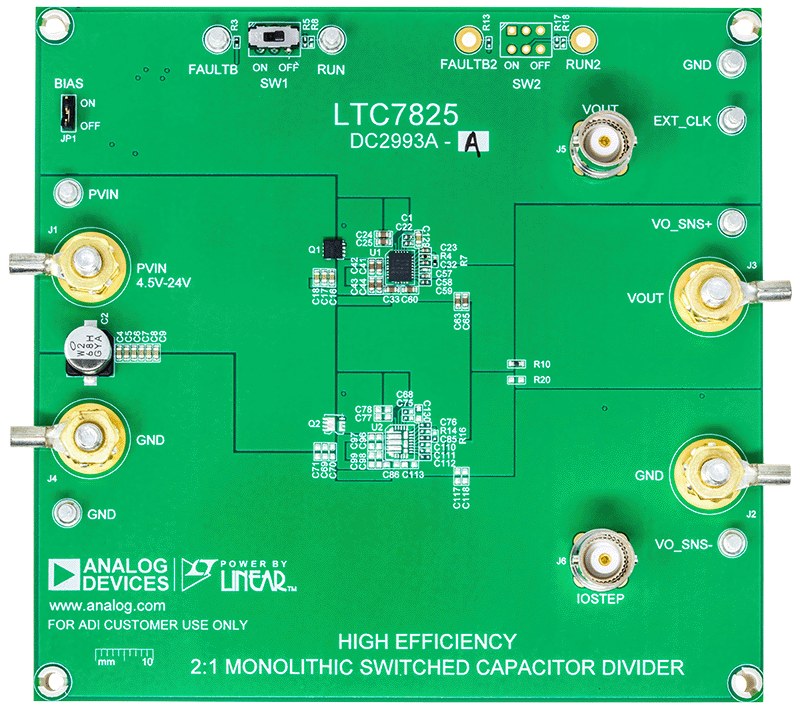

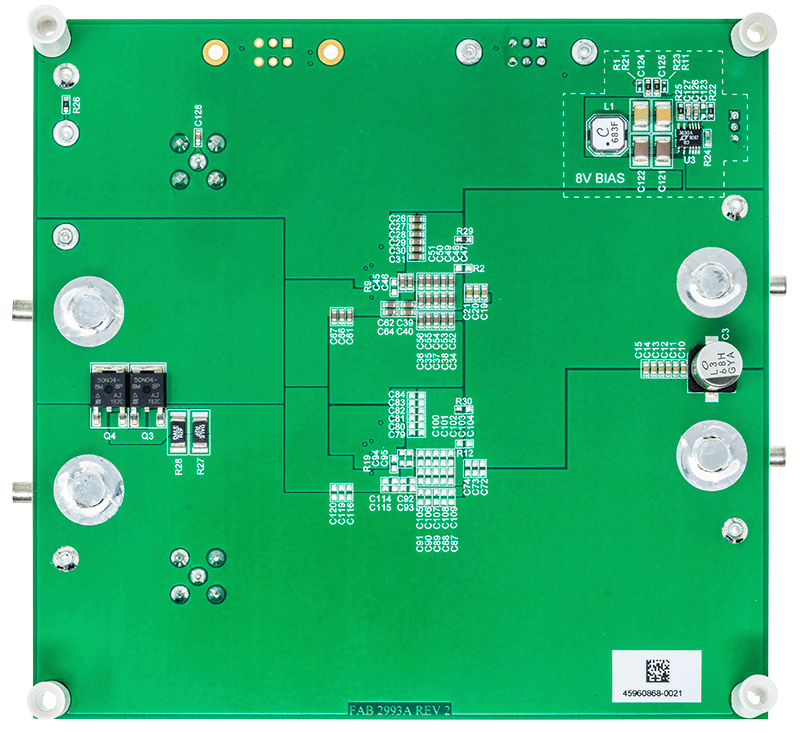

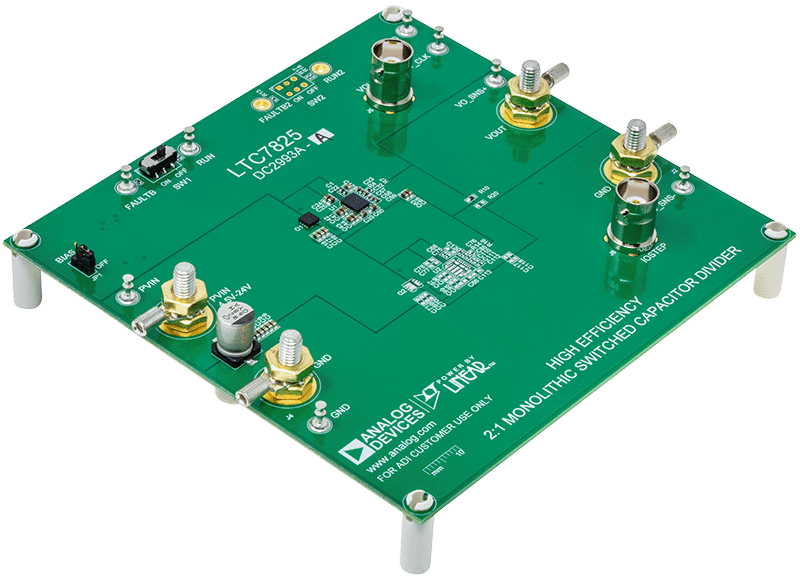

デモ回路DC2993A-Aは、高効率および高密度のオープン・ループ・チャージ・ポンプ（インダクタのない）DC/DCコンバータです。このデモ・ボードは、入力電圧範囲が4.5V～24Vの分圧器です。出力電圧は、入力電圧の半分（V_IN/2）に固定されており、12Aの負荷電流を供給することができます。DC2993A-Aは全負荷時に96.6%という高効率のソリューションを提供し、380kHzで動作します。

このデモ・ボードは、過電圧と過電流の保護機能を備えた4mm × 5mm QFNパッケージの完全統合型24V/12Aスイッチト・キャパシタDC/DCコンバータ、LTC7825を搭載しています。詳細については、LTC7825のデータシートを参照してください。

DC2993A-Aでは負荷なしのスタートアップが必要です。V_OUTが確立された後に負荷電流を供給することができます。この分圧器の起動について詳しくは、LTC7825データシートの「スイッチング前の分圧器プリバランス」セクションを参照してください。このボードは、LTC7825のOVGピンで制御される入力切断MOSFETを搭載しており、V_INが24Vを超えるとパワー段に過電圧保護が適用されます。このボードは、過電流やサーマル・シャットダウンなどの保護機能も備えており、信頼性のあるソリューションとなっています。

2相動作については、DC2993A-Bのデモ・マニュアルを参照してください。
