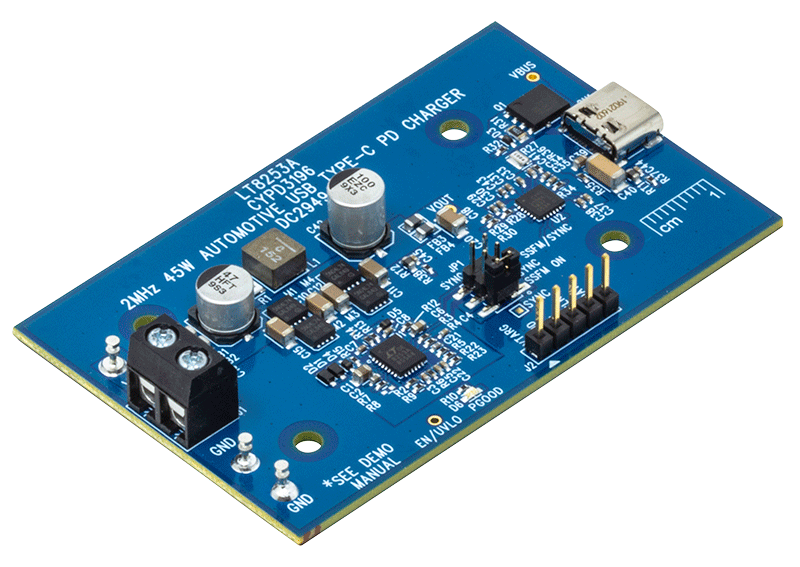

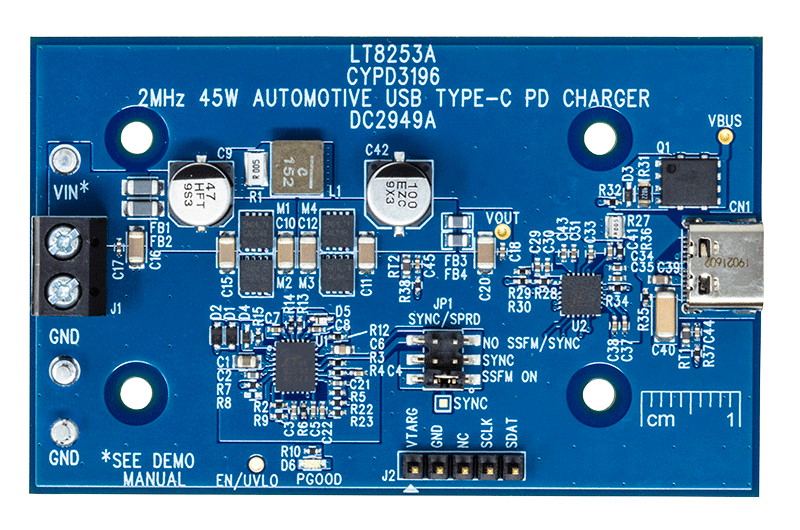

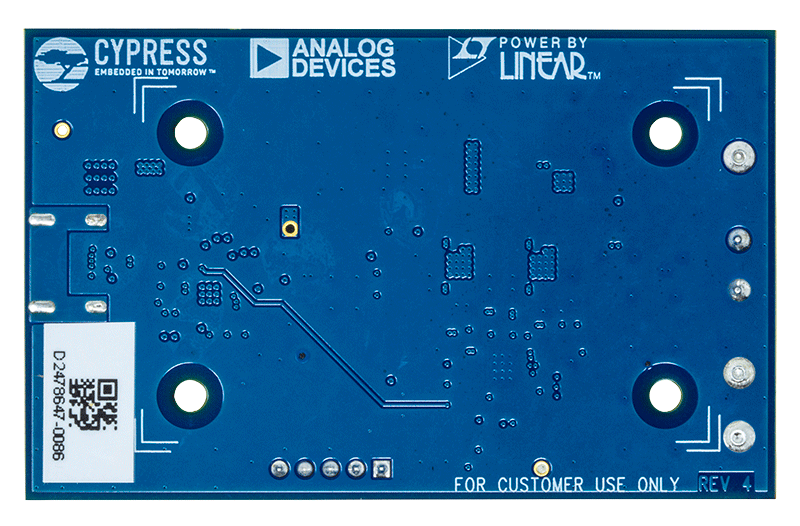

DC2949A

製品概要

デモ回路2949Aは、LT8253Aを備えた40V 4スイッチ昇降圧コントローラで、最大45Wの出力電源機能に対応するオートモーティブUSB-C PD充電アプリケーション向けに構成されています。LT8253Aは、V_INが9V～18Vの場合、USB-Cポートで接続されたデバイスに、最大3A、3.3V～16Vの電圧で電源を供給します。DC2949Aは、出力電源機能を抑制した状態では最小6Vの入力で動作します。また、最大36Vの入力トランジェント条件で動作を続けることができます。DC2949Aは、2MHzのスイッチング周波数で動作し、EMI低減のためにスペクトラム拡散周波数変調（SSFM）を備えています。

LT8253Aの動作入力電圧範囲は4V～40Vです。LT8253Aは、出力を昇圧、降圧、または4スイッチ昇降圧コントローラとして調整できます。LT8253Aは、スイッチング周波数を600kHz～2MHzの範囲で調整でき、外付け周波数同期機能または±25%の拡散スペクトラム周波数変調のオプションを備えています。

DC2949Aでは、最新のUSBタイプCおよびPD規格に準拠するために、接続されたUSB-CデバイスとLT8253A電源回路間のインターフェースにUSB-Cポート・コントローラ（CYPD3196）を採用しています。このポート・コントローラ・デバイスは、LT8253AのINTV_CCピンから直接給電されます。このポート・コントローラは、接続されたデバイスとDC2949A間の電力ネゴシエーションを容易にするほか、FBデバイダでの電圧を調整し、それに応じて出力電圧を設定します。LT8253Aシステムは、計測された動作パラメータに基づいてボードの入力電圧、出力電圧と電流、および計測された温度を監視するため、出力電源機能の調整に加えて、過剰な出力電圧、出力電圧の低下、および過電流の際の保護に役立ちます。

DC2949Aにはファームウェアが予めロードされており、最新のUSB PD 3.0プロトコルを使用して最大45Wの出力電流をサポートするよう構成されています。提供されるPDO/PPS出力構成オプションは以下の通りです。

PDO: 5V AT 3A, 9V AT 3A, 15V AT 3A
PPS：3.3V～5.9V（3A）、3.3～11V（3A）、3.3～16V（3A）

DC2949Aのファームウェアは、BC 1.2、QC 4.0および3.0、AFC、Apple 2.4A充電規格など従来の充電プロトコルもサポートする構成になっています。ファームウェアを更新することで、異なるPDO電圧レベルや電源レベルをサポートすることができます。サポートについては、出荷時アプリケーション担当者にお問い合わせください。

LT8253Aのデータシートには、部品、動作、およびアプリケーションの詳細が記載されています。このデータシートは、このDC2949A用デモ・マニュアルと併せて参照してください。LT8253AJUFDMは、熱強化型露出グラウンド・パッドが付いた28ピン・プラスチック・サイド・ウェッタブルQFN（UFDM）パッケージで組み立てられています。最大の熱性能を得るため、ボードを適切にレイアウトすることが重要です。データシートのPCボードレイアウトチェックリストのセクションを参照してください。
