DC2830A

製品概要

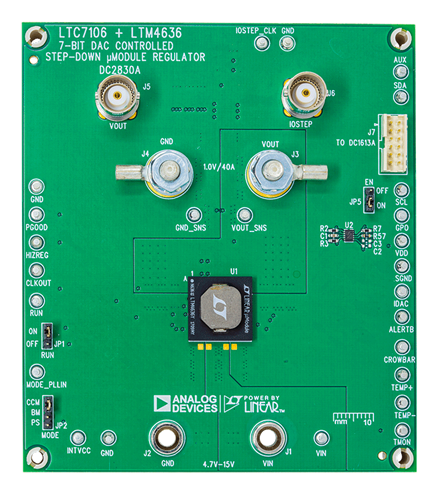

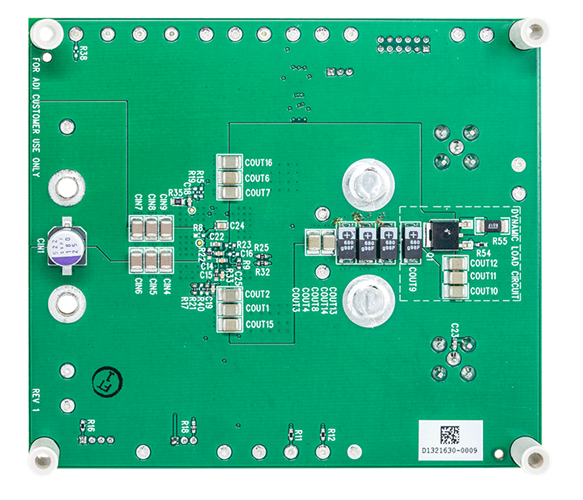

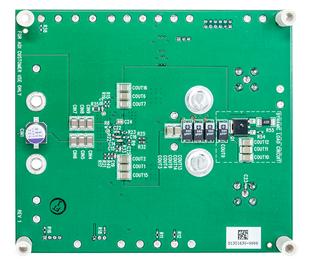

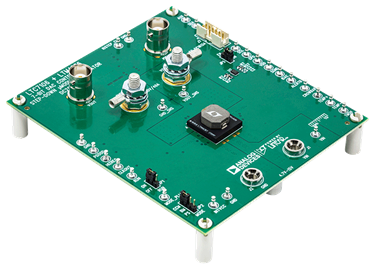

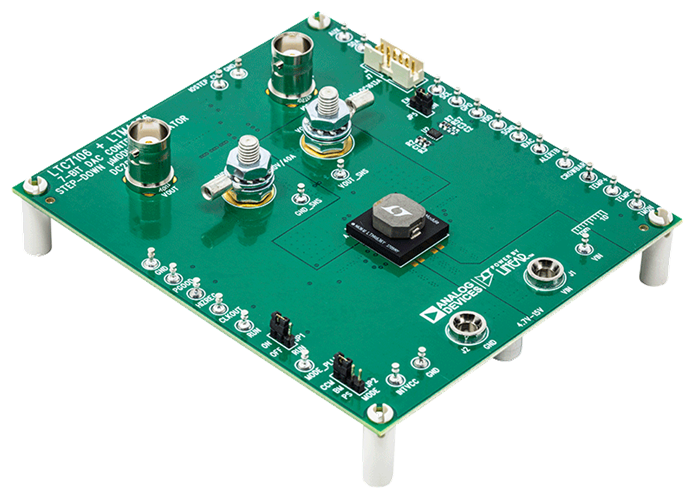

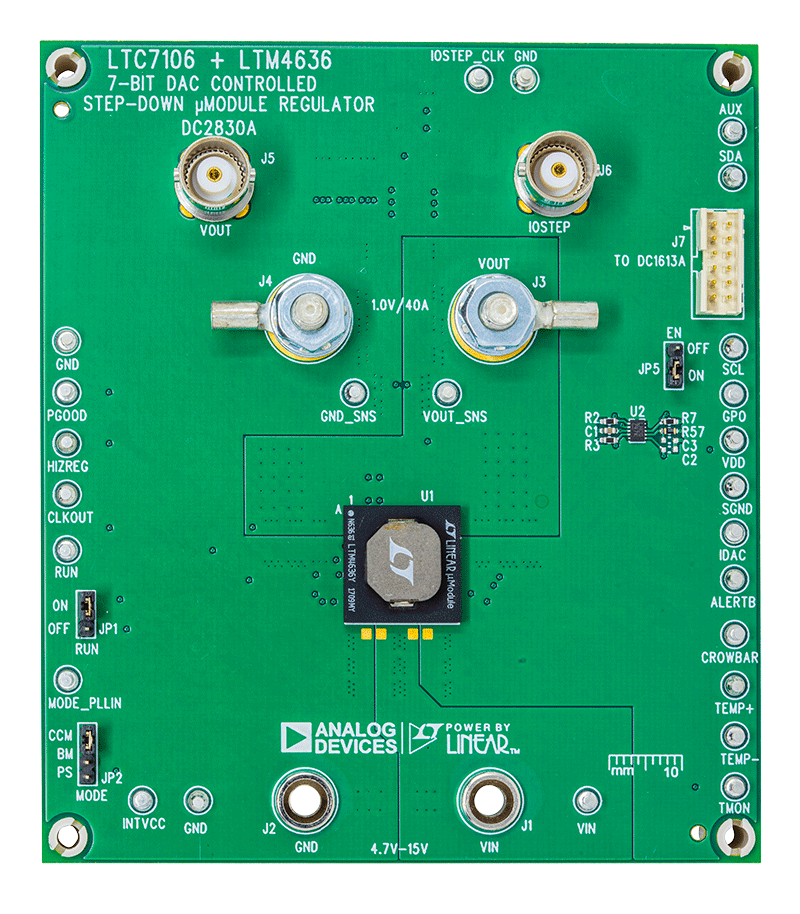

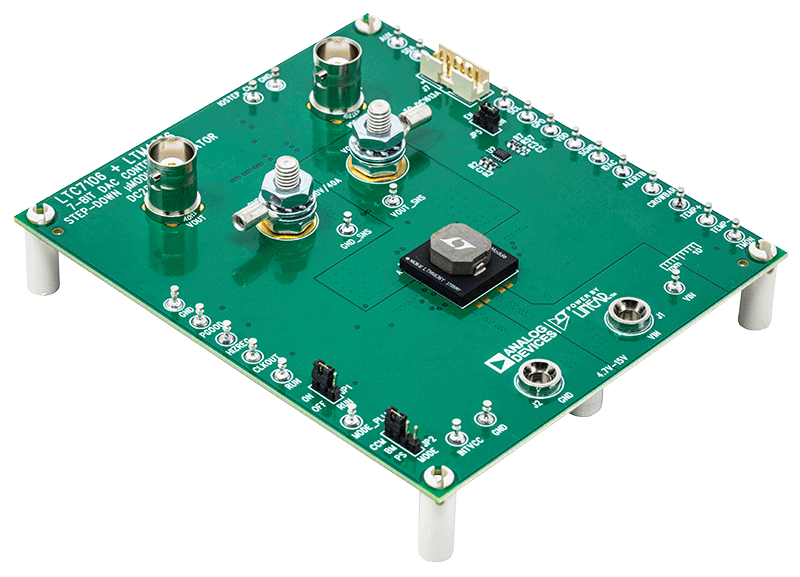

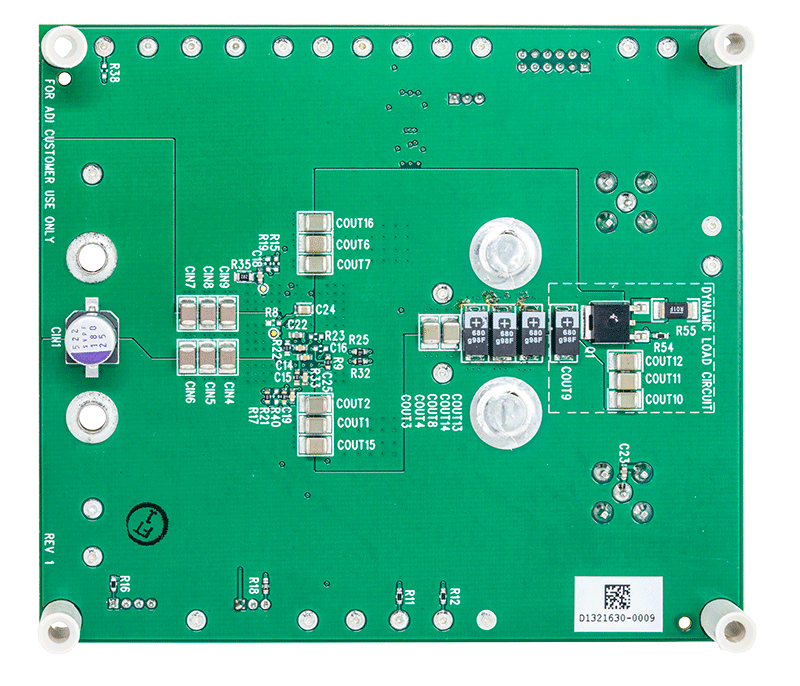

デモ回路2830Aには、LTM4636EYが装備されています。これは、PMBusインターフェースを備えた高精度双方向7ビット電流DACであるLTC7106EDDBにより制御されている40A高効率スイッチ・モード降圧µModule^®レギュレータです。LTC7106は、PMBus経由でLTM4636の出力電圧を調整するために使用されます。LTM4636の入力電圧範囲は4.7V～15Vであり、出力電圧範囲は0.6V～3.3Vです。特定のVIN、VOUT、周波数および熱条件ではディレーティングが必要です。LTC7106には、2.5V～5.5Vの入力電圧が必要で、DC2830AではDC1613Aドングルから直接電源が供給されます。LTC7106には、3つの範囲のIDAC出力電流があります。公称範囲（–64µA～63µA）、範囲（高）（–256µA～252µA）、および範囲（低）（–16µA～15.75µA）。公称範囲は、最も高い精度で最適化されています。ユーザは、公称範囲のIDAC設定を使用して抵抗分圧器を設計することを推奨します。

LTC7106の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUIソフトウェアLTpowerPlay^®をPCにダウンロードし、アナログ・デバイセズのI²C/SMBus/PMBusドングルDC1613Aを使用してボードに接続します。LTpowerPlayを使用すると、ユーザが部品を随時再設定したり、IDACの電流値や故障ステータスを表示したりできます。

デモ回路DC2830Aを使用または変更する前に、このデモ・マニュアルと併せてLTM4636およびLTC7106データシートを参照してください。
