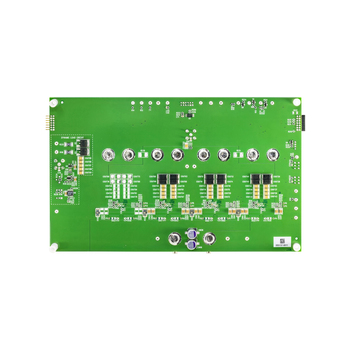

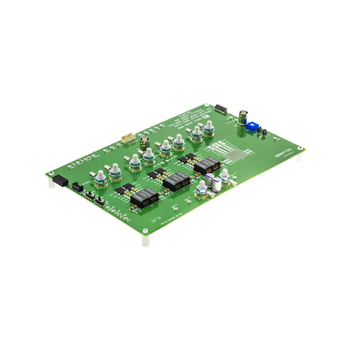

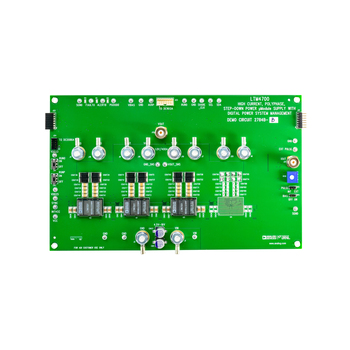

DC2784B-B

製品概要

デモ回路2784B-Bは、高効率、高密度のμModule®レギュレータで、入力範囲は4.5V～16Vです。出力電圧は0.5V～1.8Vの範囲で調整可能で、最大300Aの負荷電流を供給できます。このデモ用ボードには、3つのLTM^®4700 μModuleレギュレータが備わっています。これはデジタル・パワー・システム・マネージメント機能を備えたデュアル50Aまたはシングル100A降圧レギュレータです。詳細については、LTM4700のデータシートを参照してください。

DC2784B-Bは、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。この部品の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUIソフトウェアLTpowerPlay^®をPCにダウンロードし、アナログ・デバイセズのI²C/SMBus/PMBusドングルDC1613Aを使用してボードに接続します。LTpowerPlayを使用すると、部品をオンザフライで再設定したり、設定をEEPROMに保存したり、電圧、電流、温度、故障ステータスの遠隔測定を表示したりできます。

GUIのダウンロード

このソフトウェアはLTpowerPlayからダウンロードできます。

LTpowerPlayの詳細と手順については、LTM4700クイック・スタート・ガイドでLTpowerPlay GUIを参照してください。
