製品概要

製品概要

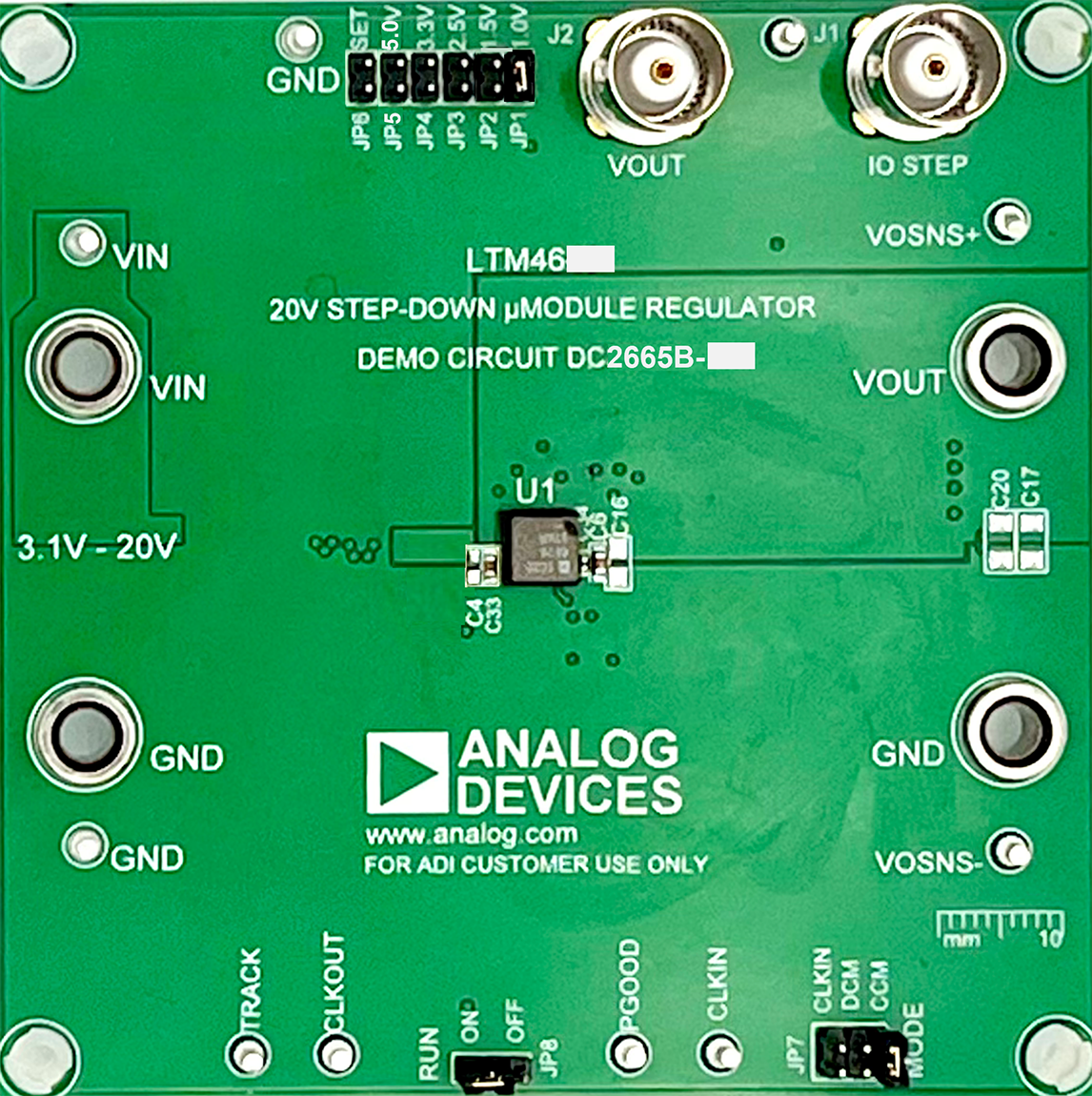

デモ回路2665B-Bには、LTM4638（高性能・高効率の降圧μModule®レギュレータ）が搭載されています。LTM4638は、熱強化型6.25mm × 6.25mm × 5.02mm BGAパッケージに収められたフル機能DC/DCポイントオブロード・レギュレータです。LTM4638は3.1V～20Vの入力電圧範囲で動作し、最大15Aの出力電流を供給します。出力電圧は0.6V～5.5Vの範囲でプログラムでき、リモートから検出できます。スタック・インダクタ設計により、放熱が向上し、パッケージ・スペースが大幅に減少しています。TRACK/SSピンを通じて、電源レール・シーケンシング用の出力電圧トラッキングを利用できます。外部クロックは、SYNC/MODEピンを介して同期できます。低負荷電流時に高い効率を確保するには、ノイズに敏感でないアプリケーションでMODEジャンパ（JP7）を使用して、不連続電流モード（DCM）動作を選択します。DC2665B-Bを使用または変更する際は、このデモ・マニュアルと併せてLTM4638のデータシートを参照してください。
