DC2631A

製品概要

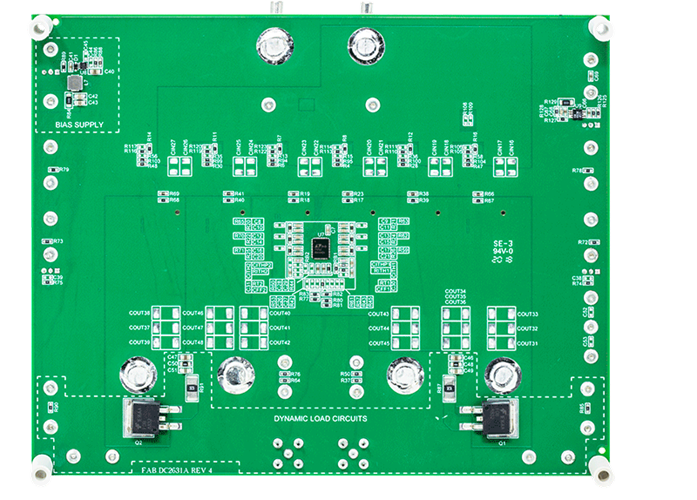

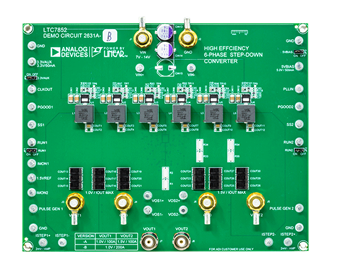

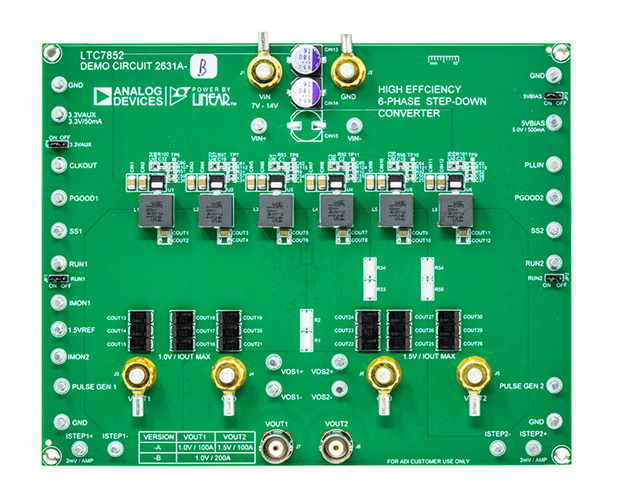

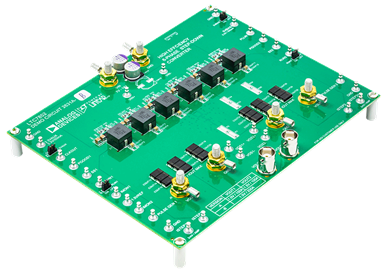

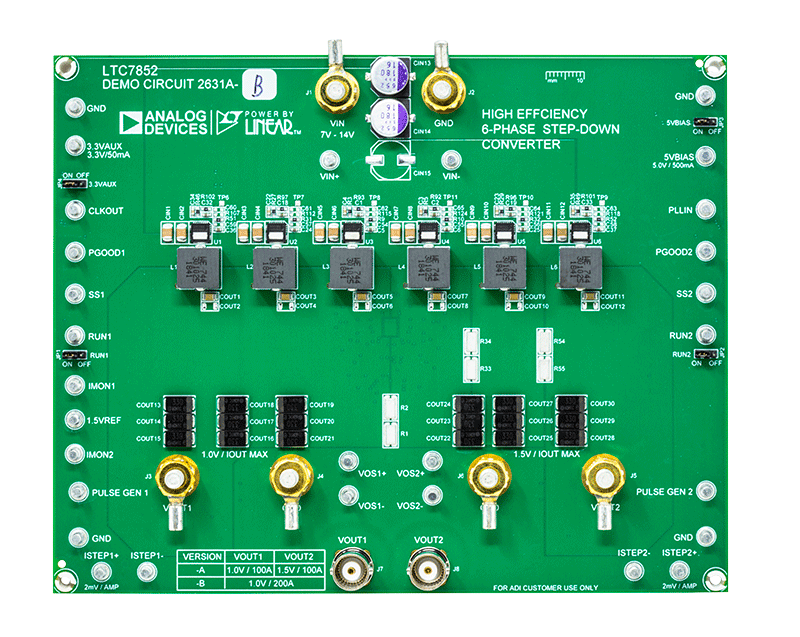

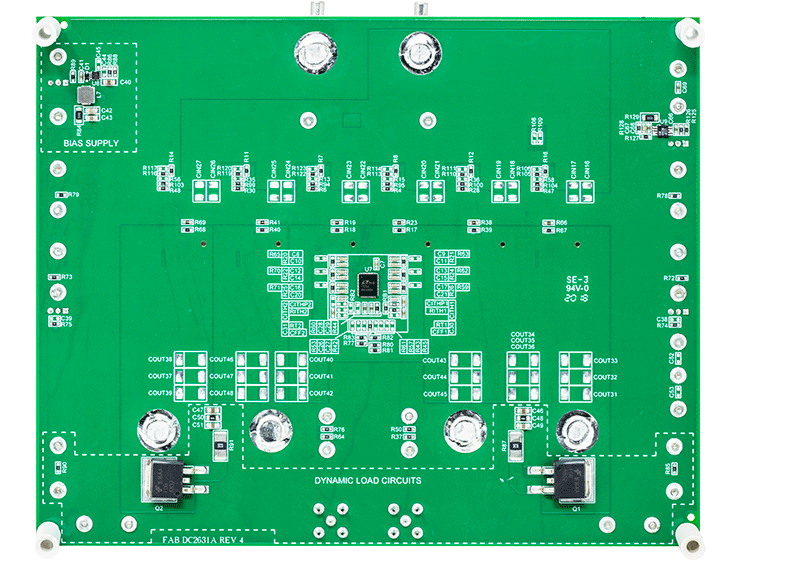

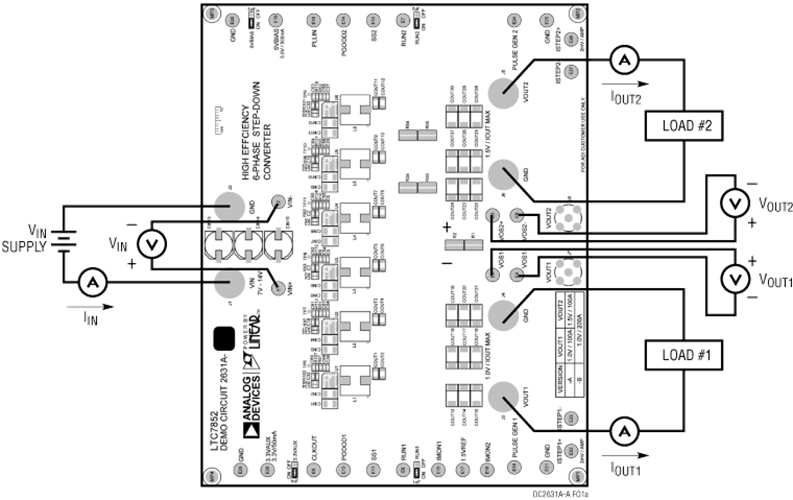

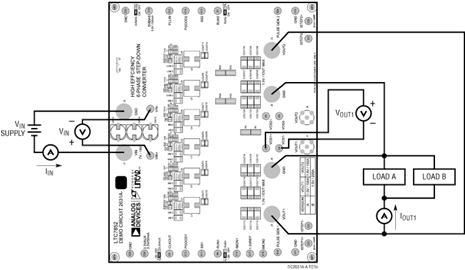

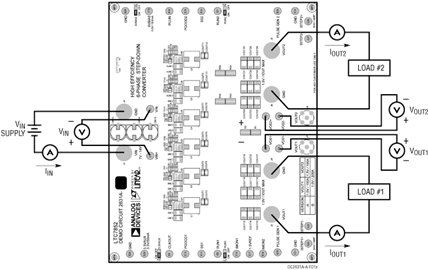

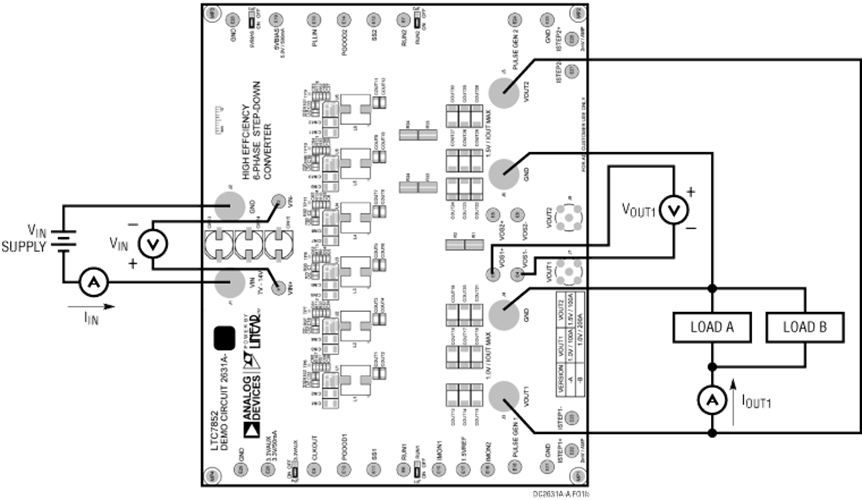

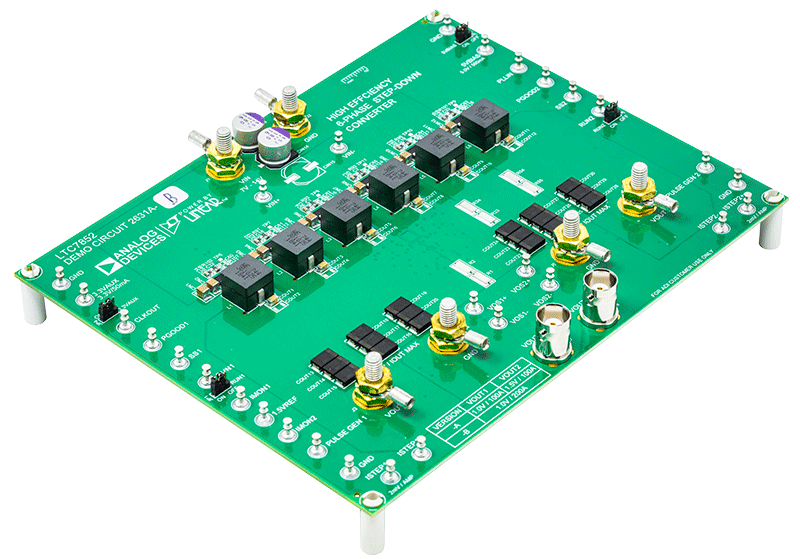

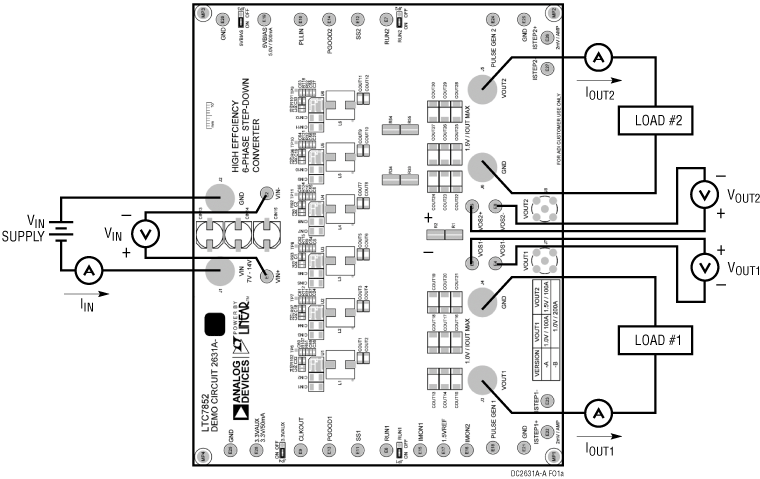

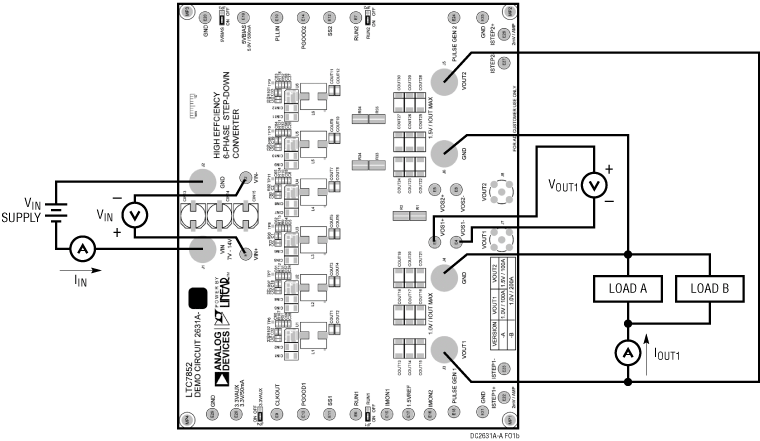

デモ回路2631Aは、それぞれ異なるアッセンブリ・タイプの2つの高出力電流、高効率降圧コンバータLTC7852で構成されています。–Aアッセンブリ用コンバータでは1.0V/100A & 1.5V/100Aの2つの3位相出力を利用できます。–Bアッセンブリでは1つの6位相1.0V/200A出力を利用できます。図 3はブロック図を示しています。両コンバータとも、スイッチング周波数400kHzおよび7V～14Vの入力電圧範囲で動作します。

各位相の電力段階は、0.32mΩのDCR（公称）で5mm × 5mm DrMOSと11.3mm × 11.0mm 0.25µHフェライト・インダクタで構成されています。LTC7852では、正確なDCR検出とサブmOhm DCRインダクタとの共有を可能にするピーク電流モード構造を採用しています。LTC7852では各DrMOSに3ステートと互換性のあるPWM出力を利用できます。

DC2631Aには、他にも次の機能があります。

• 出力電圧V_OUT1およびV_OUT2の差動検出
• 各レールのインダクタ電流を監視するIMONピン。
• V_OUT1およびV_OUT2の位相配置変更のためのオプションの抵抗およびジャンパー
• V_OUT1：4ph、_VOUT2：2ph
• V_OUT1：5ph、_VOUT2：1ph
• 注： デフォルトの配置は、V_OUT1 は3ph、V_OUT2 は3ph
• オプションの抵抗とジャンパーはV_OUT1およびV_OUT2と並行。​
• RUN、PGOOD、PLLIN、CLKOUTの各種ピン
