DC2230A-A

製品概要

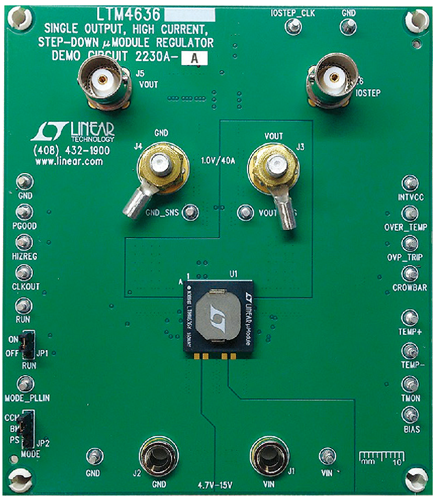

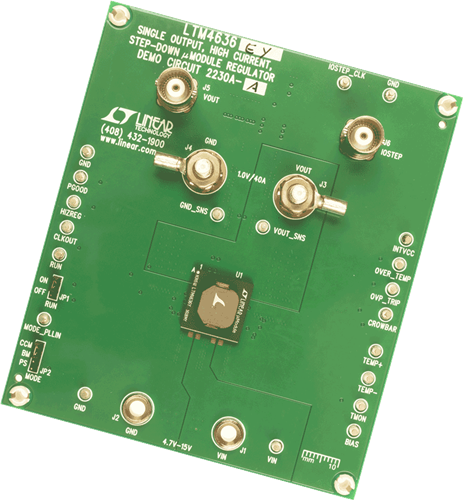

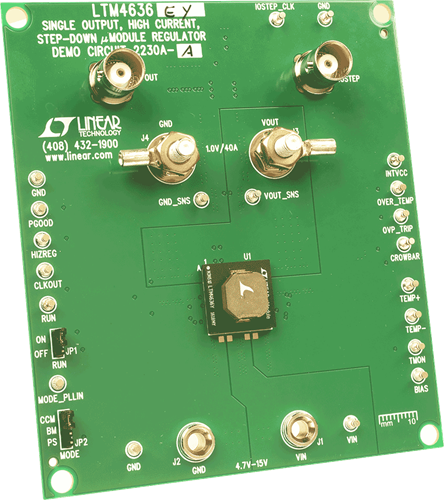

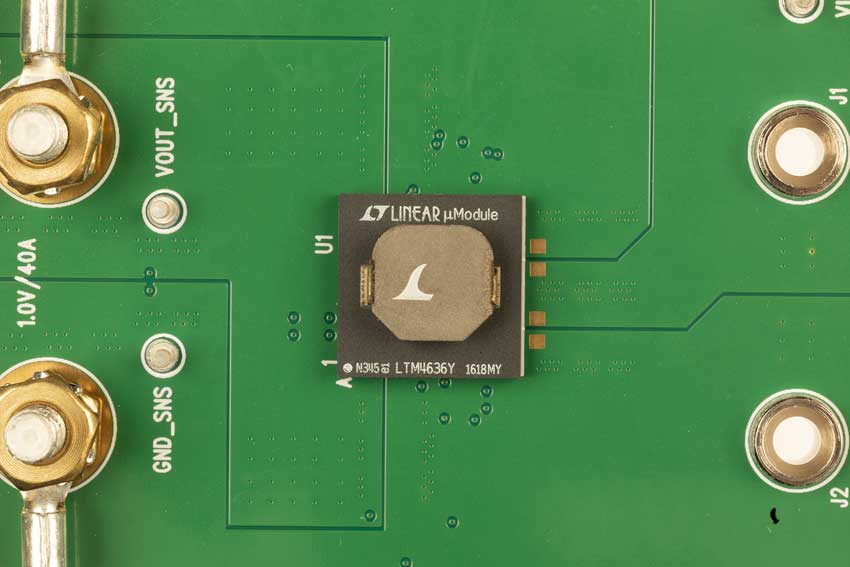

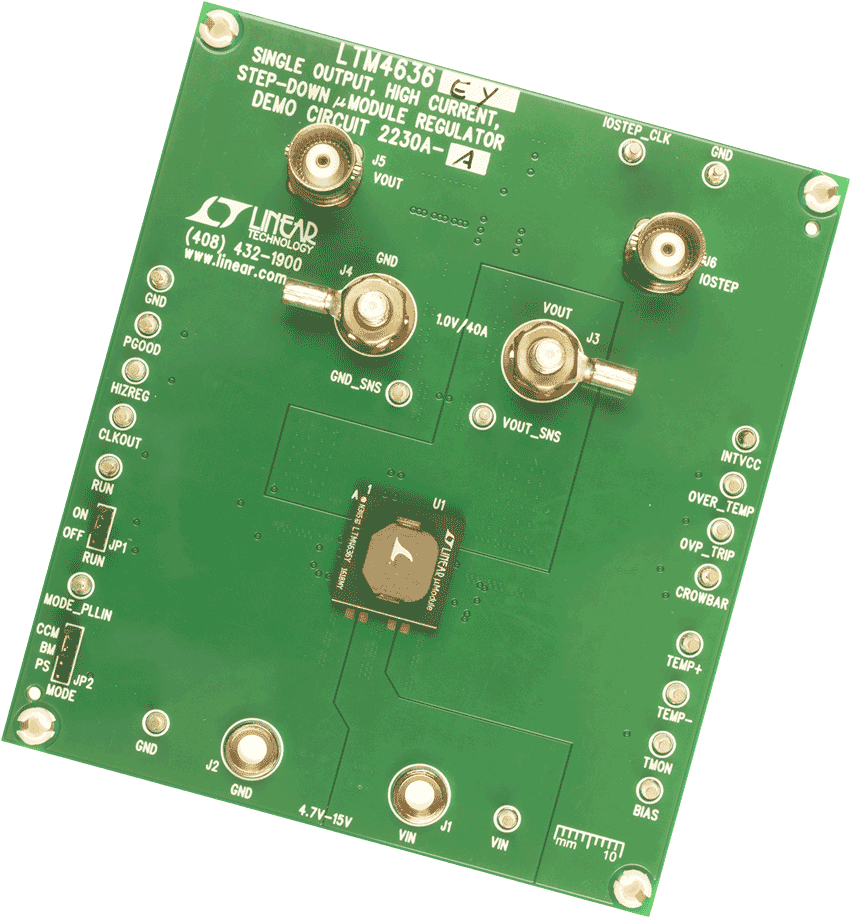

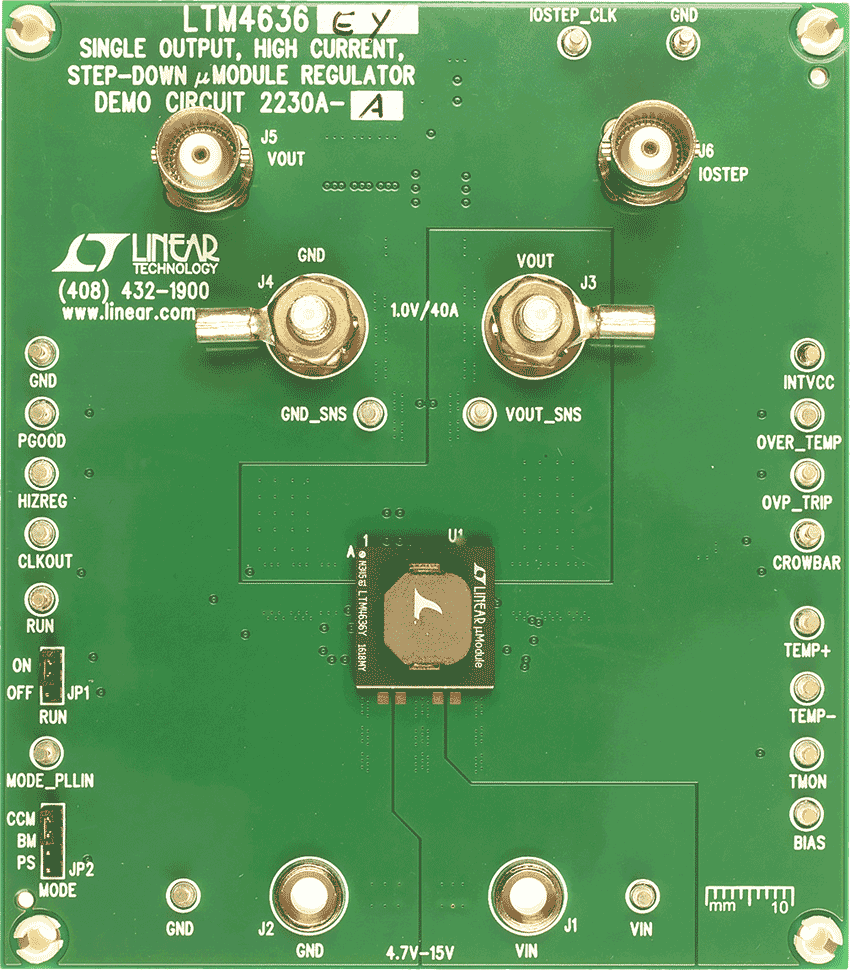

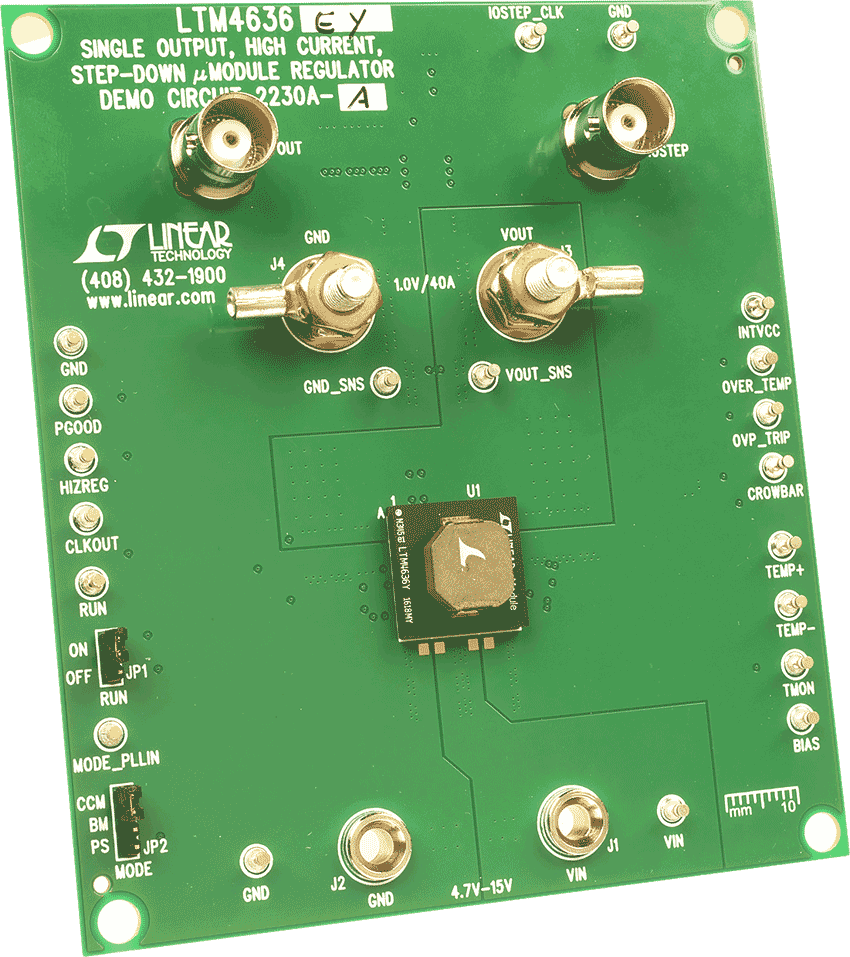

デモ回路2230A-Aは、40Aの高効率、スイッチ・モード・ステップダウン電源 μModule^®レギュレータのLTM4636EYを備えています。入力電圧範囲は4.7V～15Vです。入力電圧範囲が4.7V〜5.5Vの場合は、PV_CCピンをV_INピンにR8=R21=0Ωで短絡し、R17を削除します。出力電圧範囲は0.6V～3.3Vです。特定の V_IN、V_OUT、周波数および熱条件ではディレーティングが必要です。ボードは重負荷条件では連続導通モードで動作します。低負荷電流時に高い効率を確保するために、MODE_PLLINジャンパは、ノイズに敏感なアプリケーションではパルス・スキップ・モードを選択し、ノイズの影響を受けにくいアプリケーションではバースト・モード^®動作を選択します。さらにMODE_PLLINピンは、LTM4636を外部クロック・シグナルに同期させます。DC2230A-AにはLTM4636に内部、外部両方の補償回路を選択するオプションがあります。PHASMDピンを異なる電圧に接続すると、MODE_PLLINとCLKOUTの間に一定の位相差が生じます。デモ回路DC2230A-Aを使用または変更する前に、このデモ・マニュアルと併せてLTM4636データシートを参照してください。
