DC1798A-A

LTC3869IGN-2デモ・ボード | V_IN = 4.5V～26V、V_OUT1= 3.3V @ 5A、V_OUT2 = 2.5V @ 5A、R_SENSE搭載

トップへ

製品概要

製品概要

製品概要

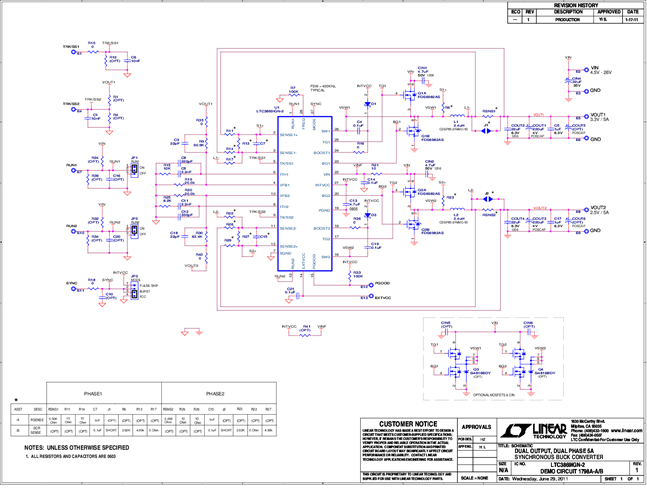

デモ回路1798Aは、LTC3869IGN-2を備えたデュアル出力2相5A同期降圧コンバータです。2.5V/5Aおよび3.3V/5A出力を供給します。入力電圧範囲は4.5V～26Vです。DC1798A-Aには電流帰還用に検出抵抗が内蔵されています。DC1798A-Bはコンバータがオンボードの検出抵抗ではなくインダクタのDCRを検出素子として使用できるDCR検出回路で構成されており、コストと基盤面積の節約になり、効率が向上します。
