DC1124A
LT3591EDDB デモ・ボード | 昇圧 LED ドライバ 3V ≤ VIN ≤ 9V、VOUT = 40V @ 20mA
トップへ
製品概要
製品概要

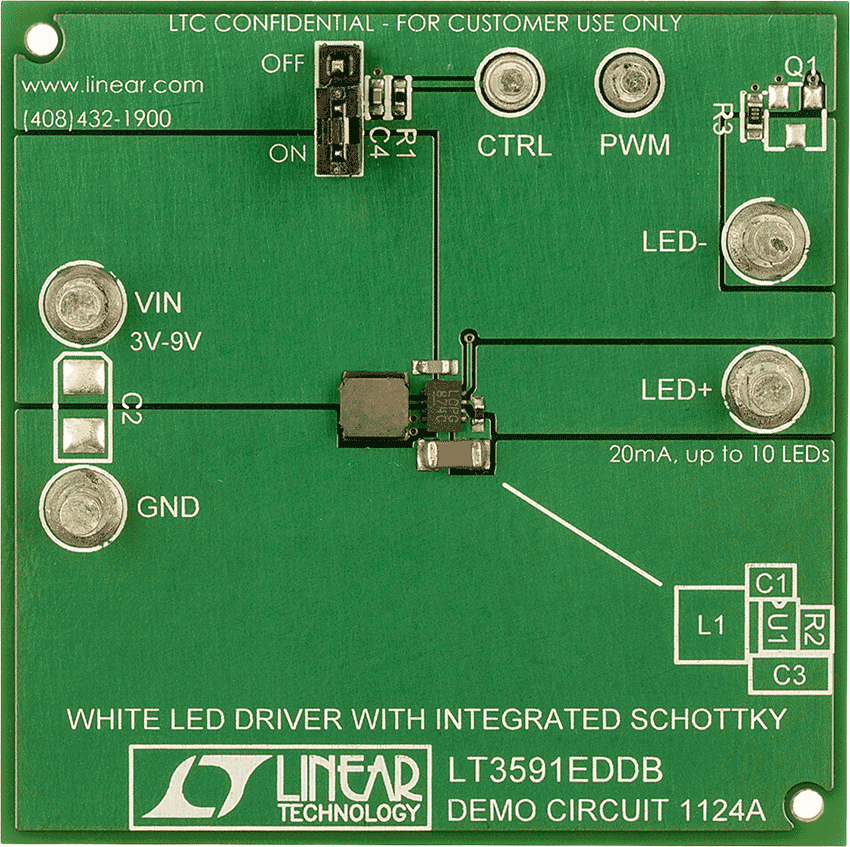

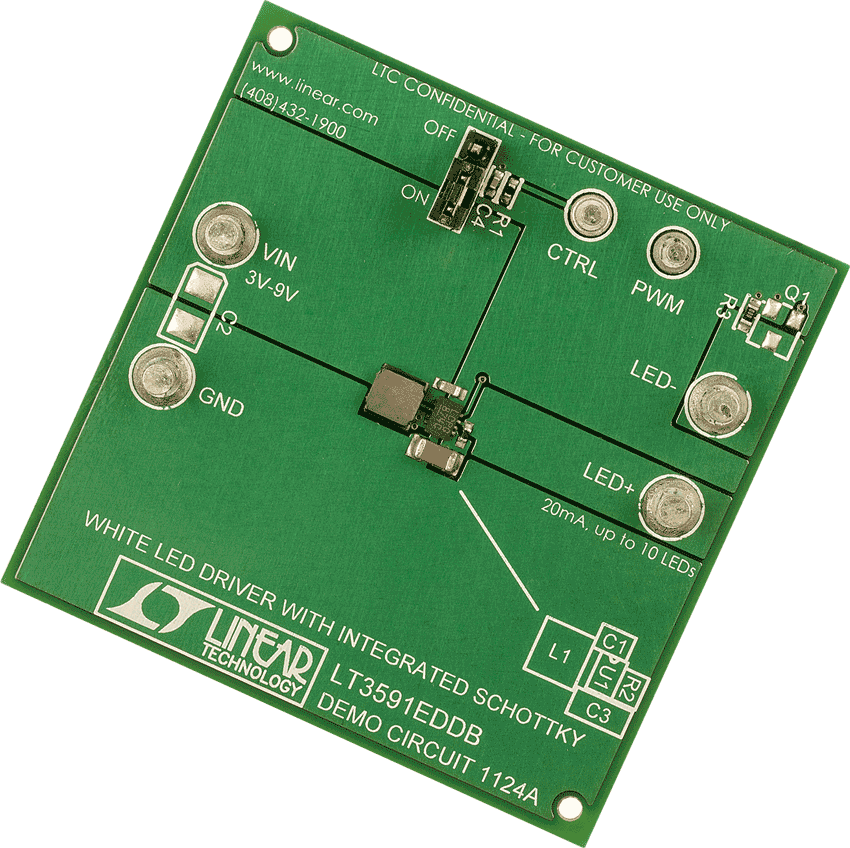

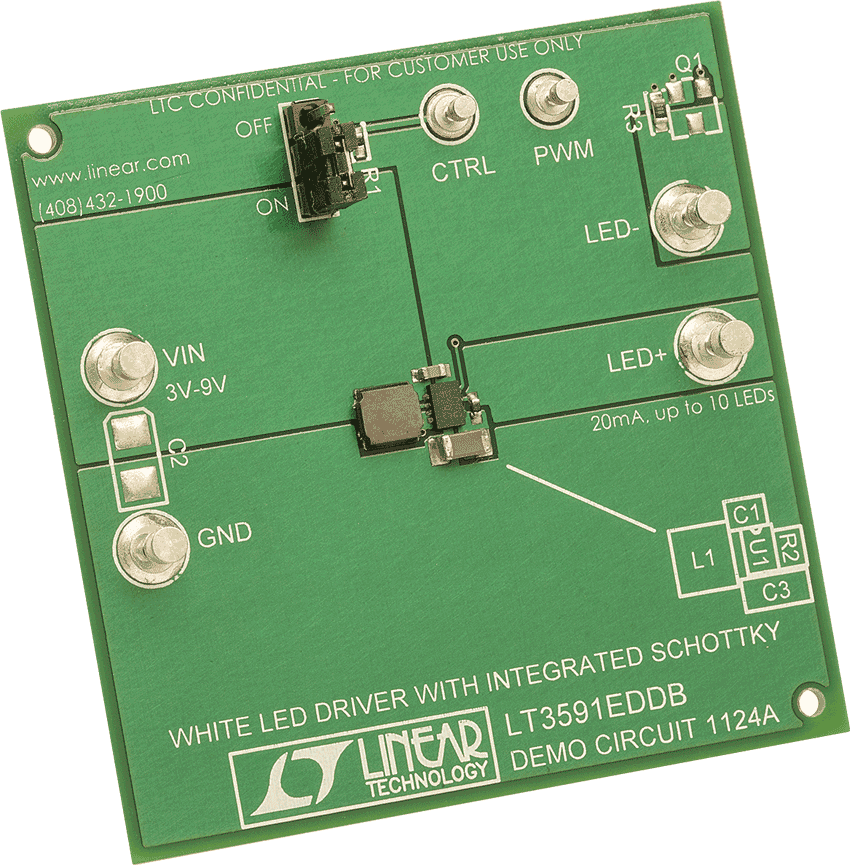

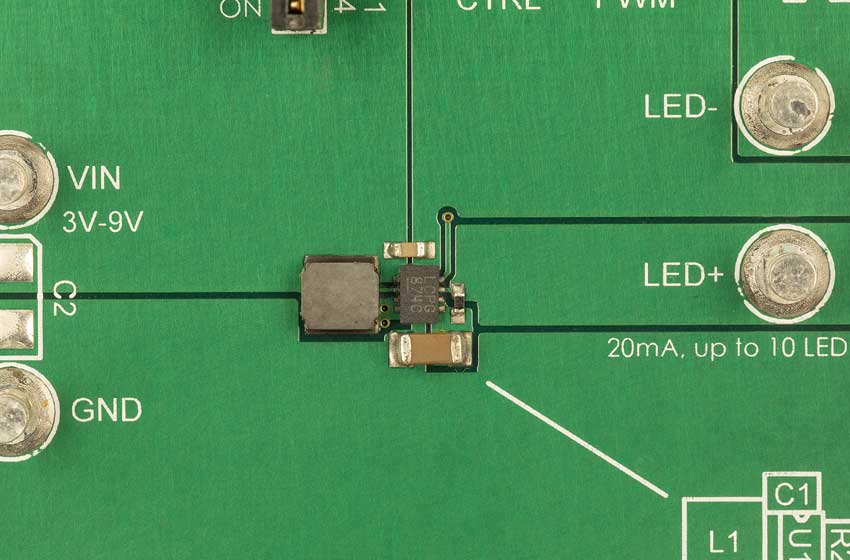

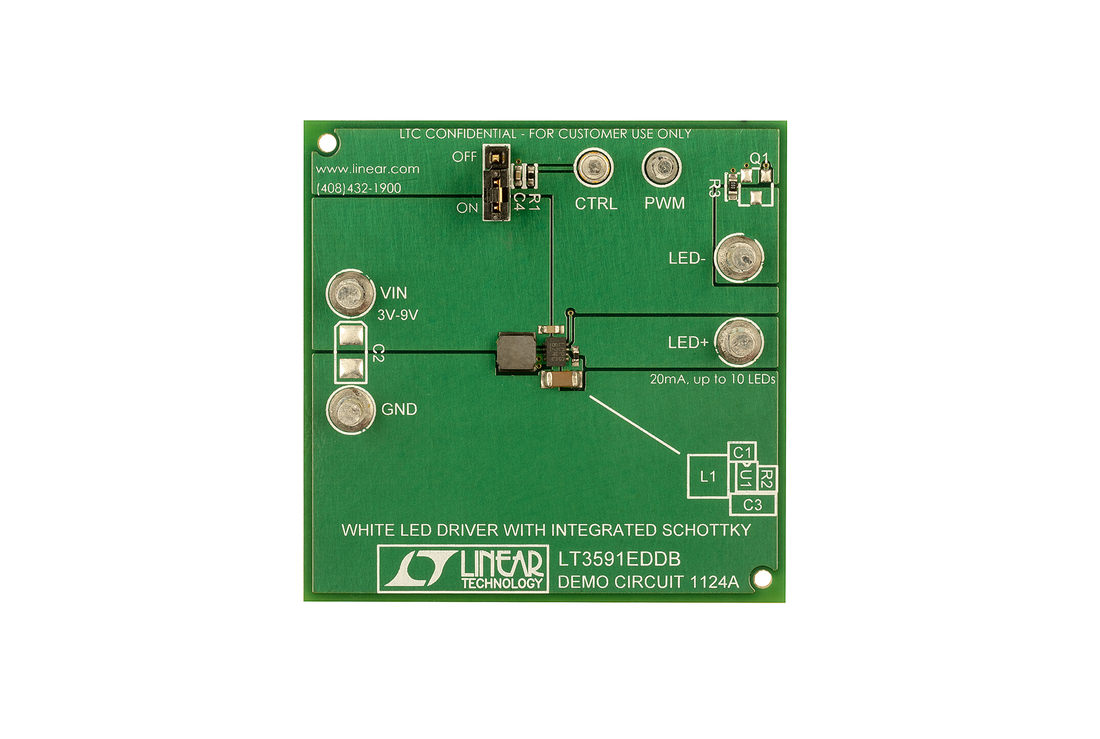

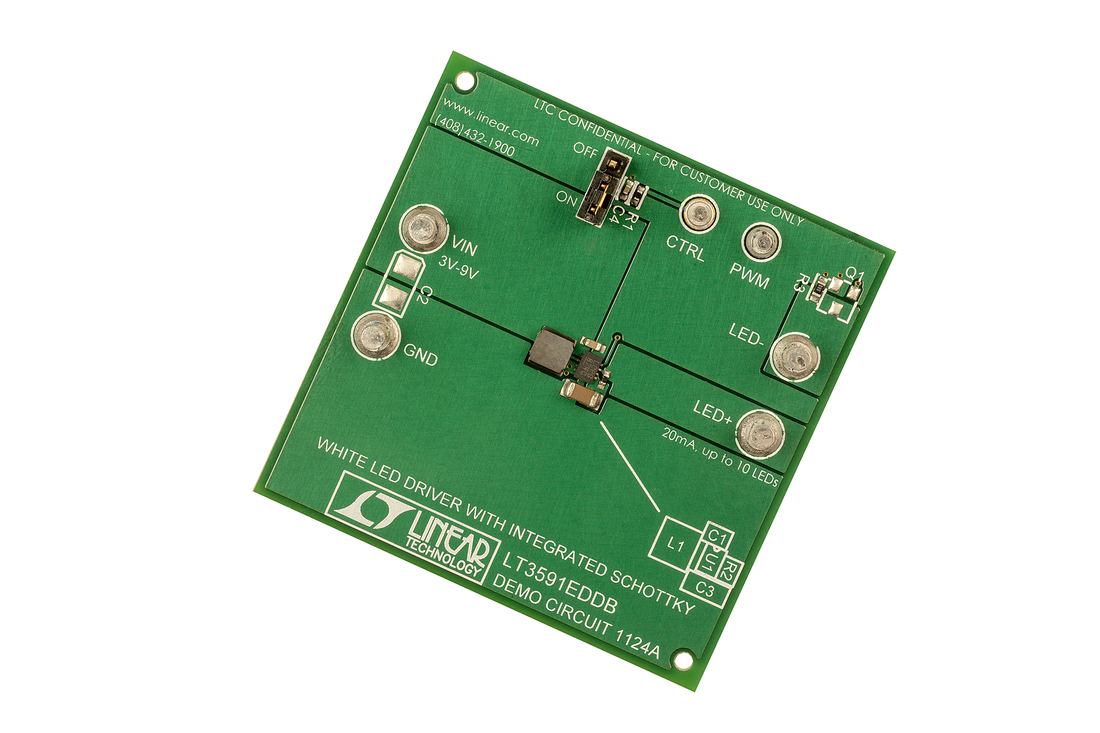

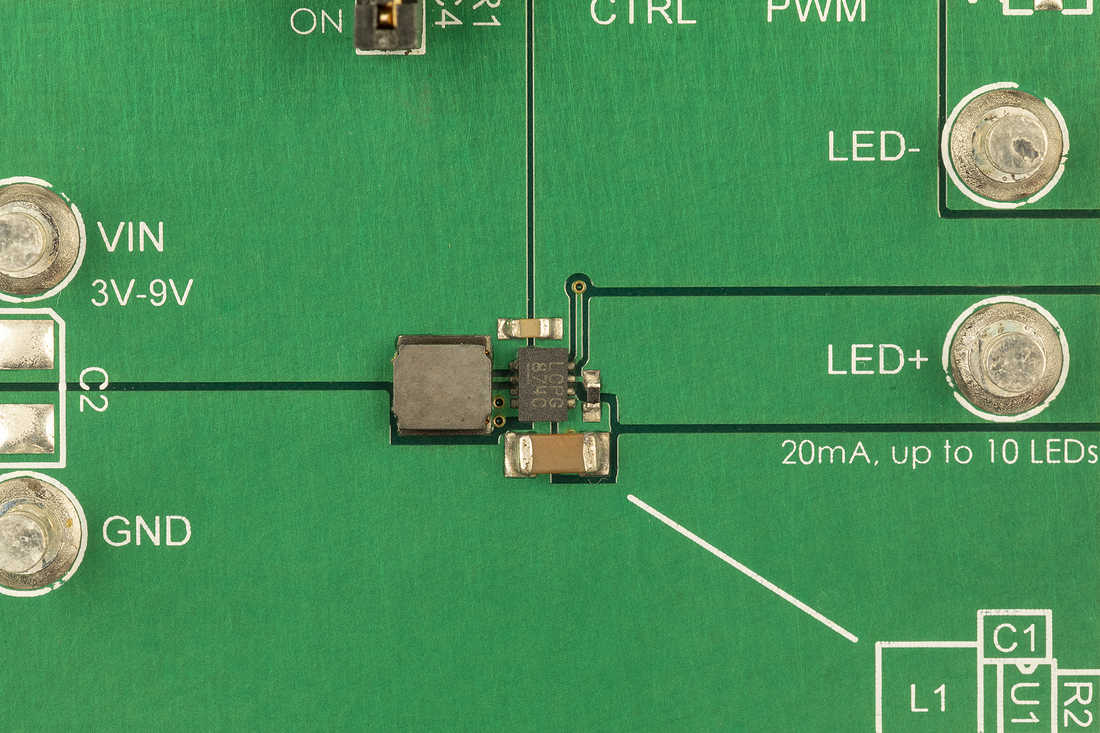

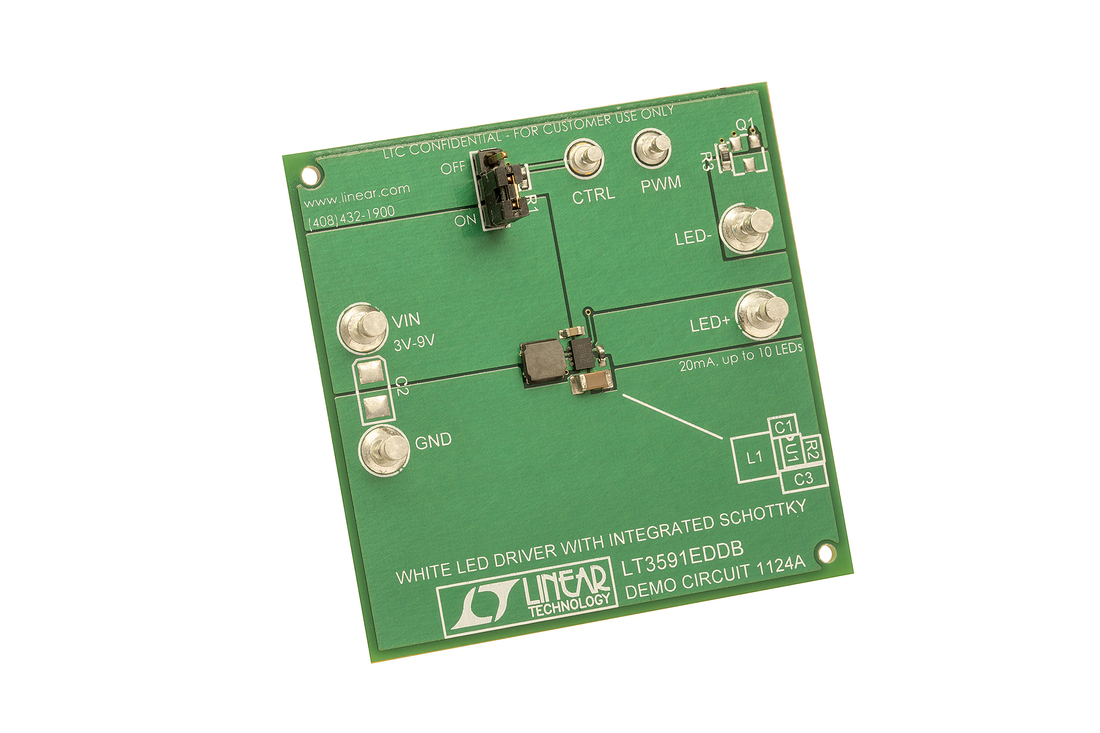

デモ回路 1124 は、LT3591 を搭載した集積化ショットキー付き LED ドライバです。LT3591 は 20mA で最大 10 個の並列白色 LED を作動させる、固定周波数ステップアップ電流モード DC/DC コンバータです。 デモ・ボードの入力電圧範囲は、3V～9V です。42V (代表値) LED オープン・サーキット保護が提供されています。
LT3591 のハイサイド電流検出機能により、“単線”電流源が可能になります。すなわち、LED のローサイド・ストリングはどこでもグランドにリターンします。
対象となる製品
関連資料
-

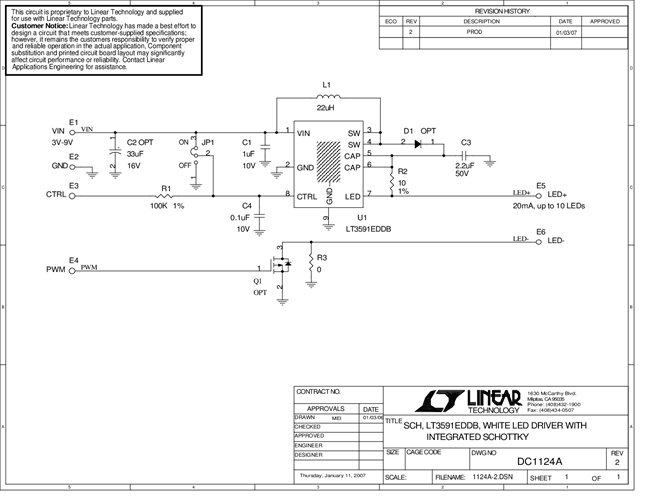

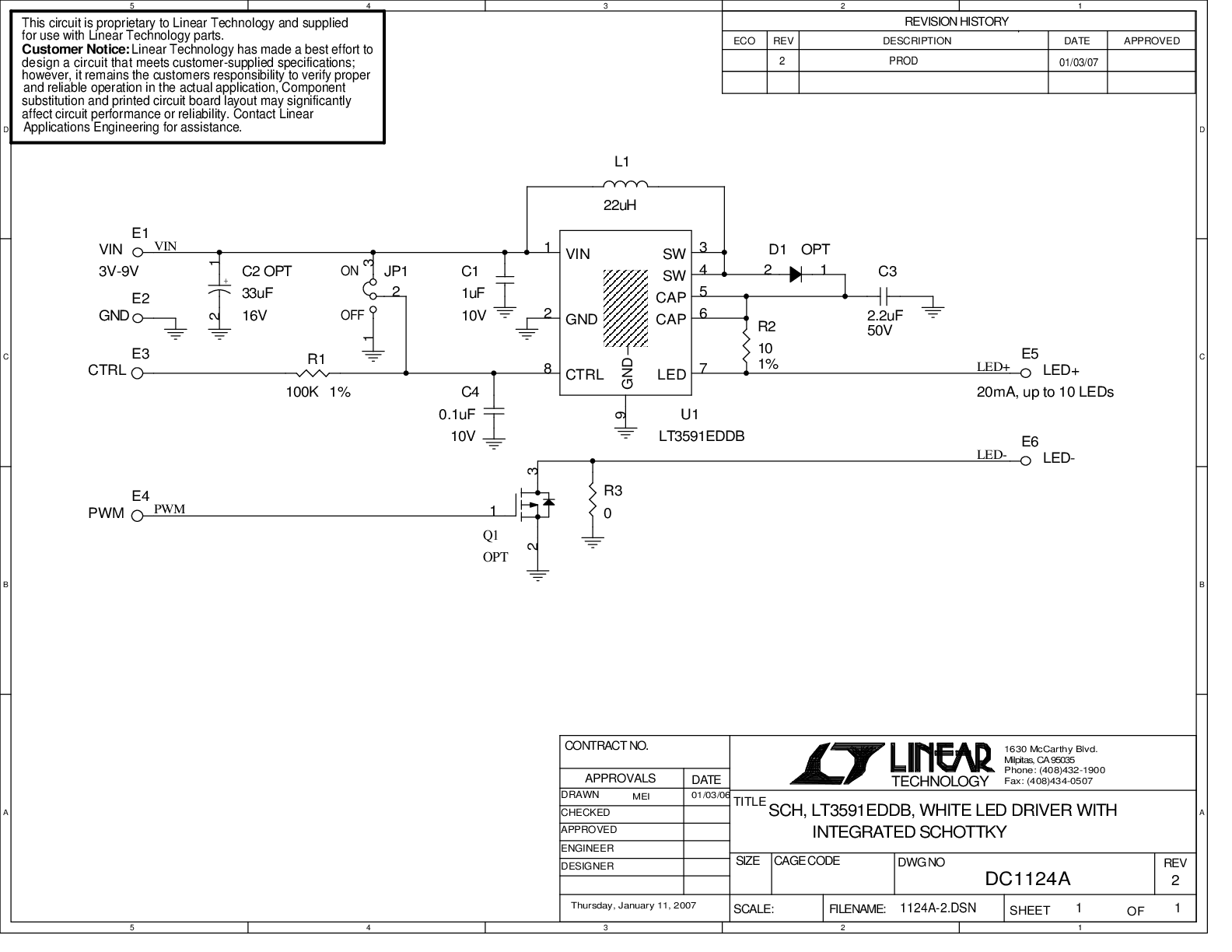

DC1124A - Schematic2009/09/24PDF27K
-
DC1124A - Demo Manual2009/09/24PDF173K
-
DC1124A - Design File2009/09/24ZIP908K
