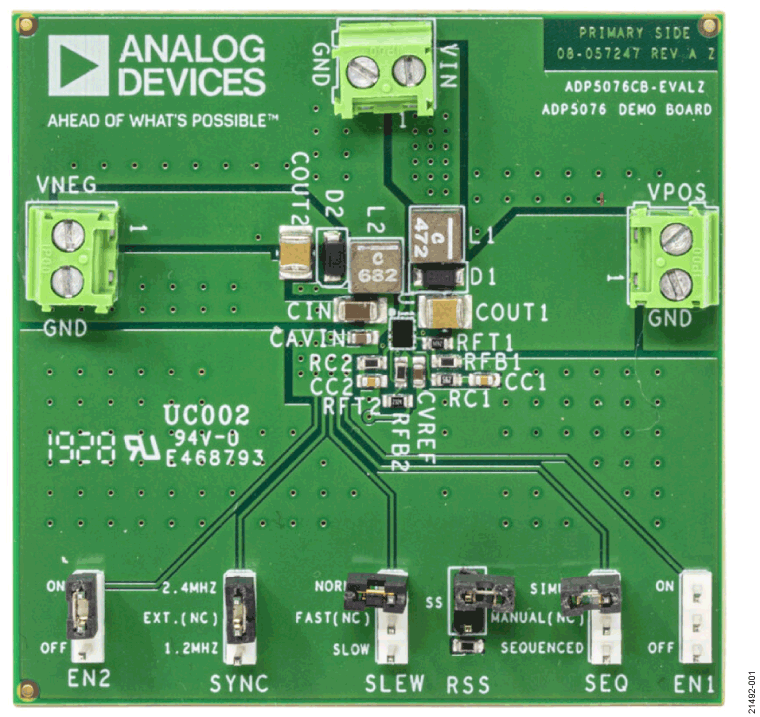

ADP5076CB-EVALZ
ADP5076評価用ボード
トップへ
製品概要
機能と利点
- 入力電源の電圧範囲：3V～5.5V
- 出力電圧：±15V
- 出力電流：480mAまで（VPOS）、200mAまで（VNEG）（VINによる）
製品概要
ADP5076CB-EVALZ評価用ボードでは、ADP5076 DC/DCコンバータの機能を検証できます。ADP5076は、調整された正側レールと負側レールを個別に生成するデュアル高性能DC/DCレギュレータです。このボードを使用して、ライン・レギュレーション、負荷レギュレーション、効率性などの簡単なデバイス測定を評価できます。デバイス機能は、スイッチング周波数の選択（詳細については図2参照）、ソフト・スタート、シーケンス、スルー・レート制御などを基に検証することができます。
ADP5076のその他の詳細については、ADP5076のデータシートを参照してください。評価用ボードを使用する際は、データシートと併せてこのユーザー・ガイドを参照する必要があります。
