EVAL-5CH6CHEBZ
8ピンSOIC採用、5チャンネルおよび6チャンネル標準データ・アイソレータ用の評価用ボード
トップへ
製品概要
機能と利点
- 6つのデータ・チャンネルへのアクセス
- 複数の接続オプション
- アクティブ・プローブのサポート
- ケーブル終端の提供
- PCB（プリント基板）エッジ・マウント同軸コネクタのサポート
- 容易な構成
製品概要

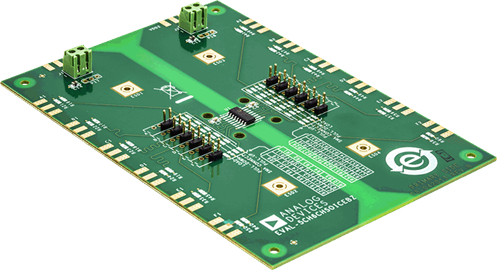

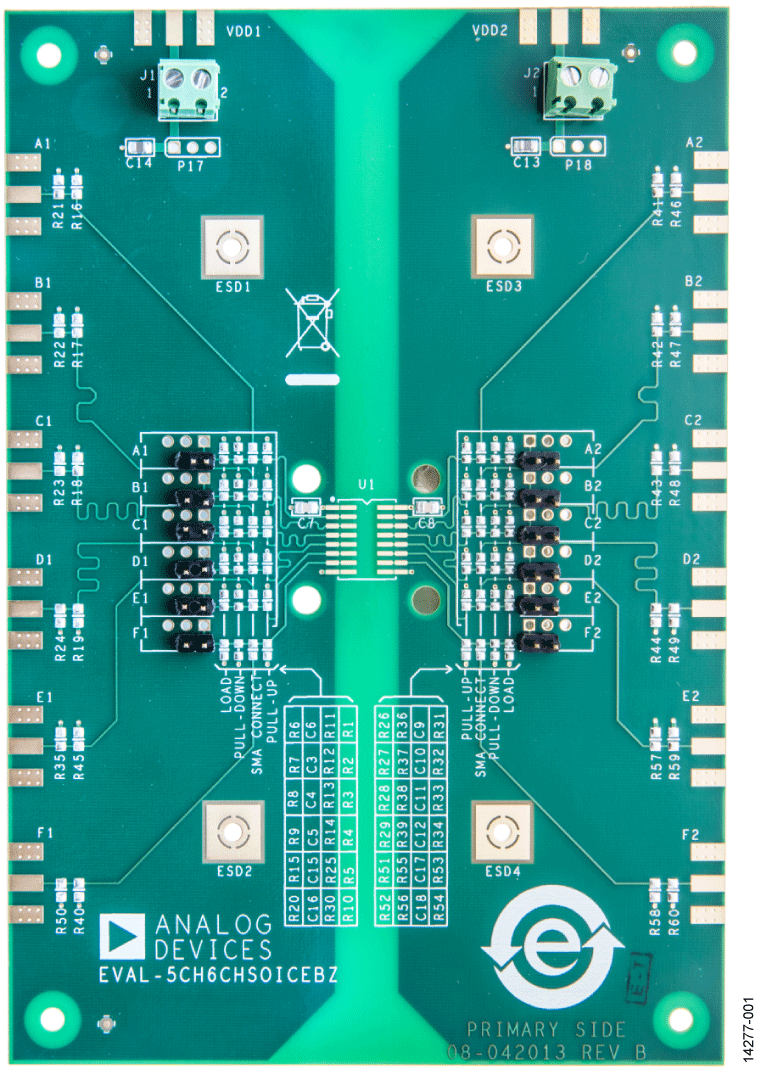

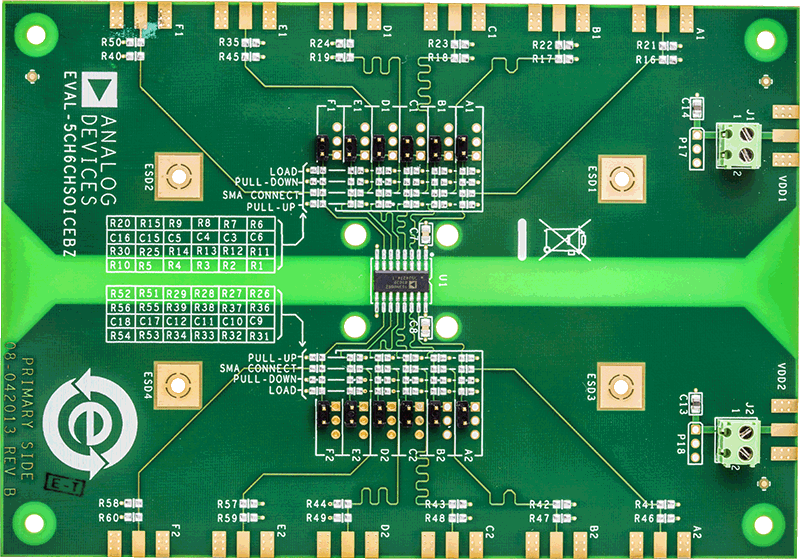

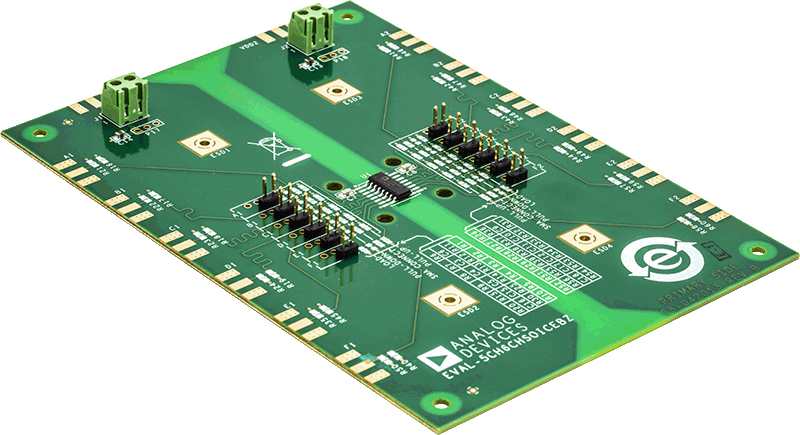

EVAL-5CH6CHSOICEBZは、16ピンSOICパッケージで、5チャンネルおよび6チャンネルのiCoupler®標準データ・アイソレータをサポートします。この評価用ボードは、JEDEC規格の16ピンSOIC_NおよびSOIC_Wパッド・レイアウトを備えています。このレイアウトでは、信号外乱、ループバック、VDDxまたはGNDxプレーンに参照される負荷のほか、最適なバイパス容量をサポートします。信号ソースは、ヘッダー・ピンまたはエッジ・マウントSMAコネクタ（SMAコネクタは別売）を通じて評価用ボードに伝導できます。評価用ボードのスクリュー端子ブロックが電源接続を提供します。
評価用ボードには、アクティブ・プローブとの互換性のために0.2インチのヘッダー位置が含まれています（プローブ・ヘッダー・ピンは別売）。

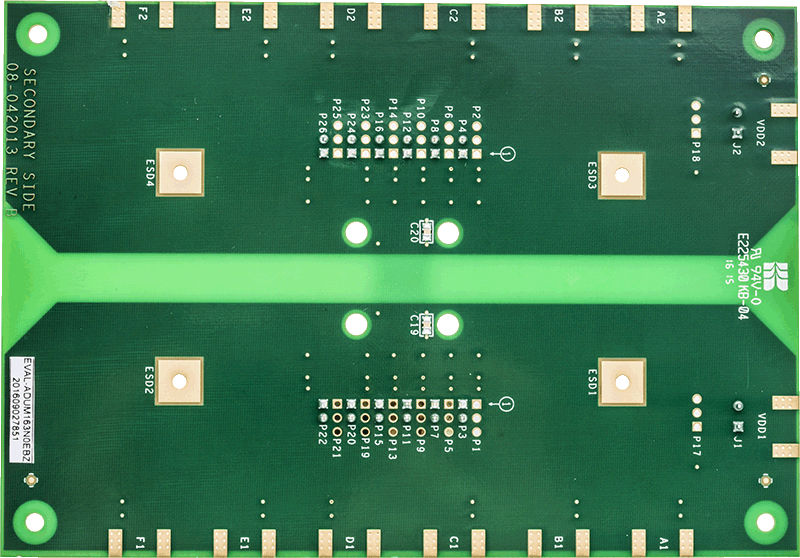

評価用ボードは、4層ボードとしての最高のPCB設計方式に従い、絶縁バリアの両側にフル・パワー・プレーンおよびグラウンド・プレーンを備えています。その他の電磁干渉（EMI）またはノイズ緩和のための設計機能は、この評価用ボードには含まれていません。高速な動作や超低放射が必要な場合は、AN-1109アプリケーション・ノートの追加の評価用ボード・レイアウト技術を参照してください。
