78M6631-EVM-1

製品概要

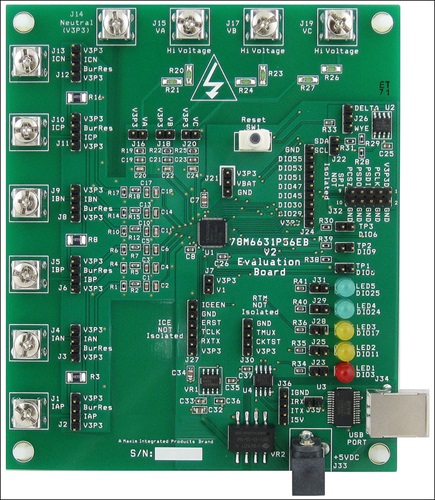

Teridian™の78M6631の評価ボードは、3相ACシステム上で測定を実行するための電気的測定ユニットです。この製品は、電力およびエネルギー測定ICの78M6631を実装しており、デモキットで提供されるUSBケーブルを介してPCに接続します。この評価ボードは、エネルギーメーターコントローラチップの78M6631の測定精度と総システム使用に関する性能を検証します。

内蔵78M6631は、ファームウェアデモコードでプリプログラムされています。78M6631のエネルギー測定データおよびステータスは、テキストベースのCLIコマンドセットを使用するシリアルUARTインタフェース(HyperTerminalを使用して簡単なマニュアル操作を実行)やシリアルペリフェラルインタフェース(SPI)を介して読み取られます。ファームウェアやCLIコマンドの使用に関する詳細については、｢78M6631 Firmware Description Document｣を参照してください。

アプリケーション

• ビルオートメーション
• データセンター、テレコム、ストレージ電源、および配電ユニット
• モータ動作状況管理
• ソーラーインバータ
