MAX9259/MAX9260のSerDesチップセットを評価するための適切な電源ジャンパ設定
要約
このアプリケーションノートでは、MAX9259EVKITとMAX9260EVKITの各基板に適切な電源ジャンパ設定について説明します。最も広く使用されている5つのジャンパ構成を取り上げます。ジャンパが正しく設定されていると、シリアライザ/デシリアライザ(SerDes)チップセットであるMAX9259/MAX9260とEVキットをUSBや外部電源による損傷から守ることができます。
シリアライザ/デシリアライザ(SerDes)チップセットのMAX9259/MAX9260は、ギガビットマルチメディアシリアルリンク(GMSL)技術を採用しています。この技術には高度な機能群が備わっているため、MAX9259EVKIT/MAX9260EVKITには多くのジャンパが搭載されています。
通常、ジャンパ設定は主にチップセットの機能に影響を与えます。ただし、不適切なジャンパ設定を組み合わせると、MAX9259EVKITとMAX9260EVKITに損傷を与える可能性もあります。たとえば、MAX9259EVKITのJU9ポジションが2-3で、JU10にシャントを取り付けると、USBコネクタで電源を投入したときに、インダクタL101に損傷を与える可能性があります。このような損傷を避けるには、MAX9259EVKIT/MAX9260EVKITの電源をオンにする前にジャンパ設定を確認してください。
表1は、MAX9259EVKIT JU9-JU10およびMAX9260EVKIT JU10-JU11の設定において最も広く使用されている5つのジャンパ構成について説明しています。表は、さまざまな電源オプションを提示しており、設計者は自分の設計に特有の要件を使用することができます。
| Configuration | Power Supply | Shunt Position | |||
| MAX9259EVKIT | MAX9260EVKIT | ||||
| JU10 | JU9 | JU11 | JU10 | ||
| 1 | Both EV kits powered by MAX9259EVKIT USB connector | Installed | 1–2 | 1–2 | Installed |
| 2 | Both EV kits powered by MAX9260EVKIT USB connector | Open | 1–2 | 1–2 | Installed |
| 3 | MAX9259EVKIT powered by USB connector; MAX9260EVKIT powered by external power supplies | Installed | 1–2 | Open | Open |
| 4 | MAX9259EVKIT powered by external power supplies; MAX9260EVKIT powered by USB connector | Open | Open | 1–2 | Installed |
| 5 | Both EV kits powered by external power supplies | Open | 2–3 | 2–3 | Open |
MAX9259EVKIT回路図の電源部は図1に示されています。またMAX9260電源部は図2に示されています。

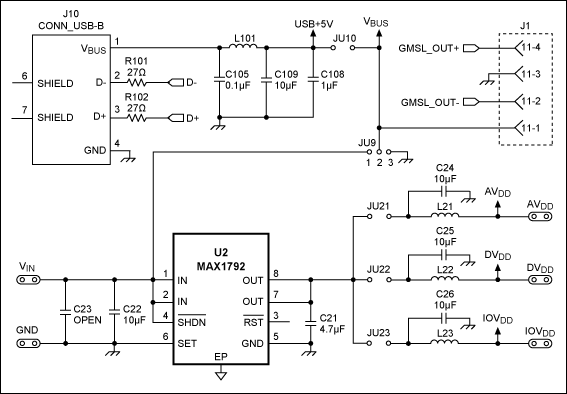

図1. MAX9259EVKIT回路図の電源部

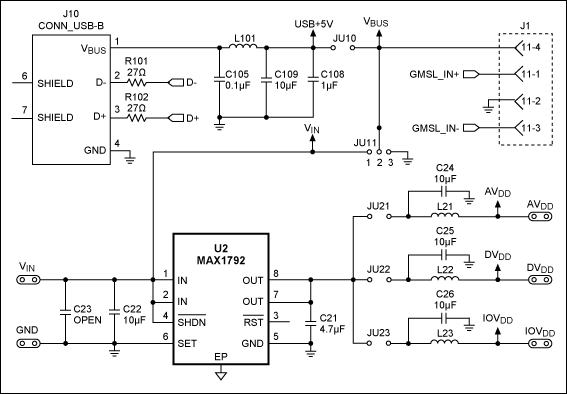

図2. MAX9260EVKIT回路図の電源部
EVキット上のS/PDIF-I2Sコンバータやオーディオデジタル-アナログコンバータ(DAC)のようなオーディオ周辺機器を初期化するマイクロコントローラは、USB+5Vから電力を得ます。このためオーディオI2S機能を用いてMAX9529/MAX9260を評価するには特別な注意が必要です。この機能は、表1のジャンパ構成3～5を利用することで得られます。USB+5Vでマイクロコントローラの電源を投入するには、5Vの外部電源が必要です。
