MAXQ7670

MAXQ7670は、複数のアナログ信号を測定して結果をコントローラエリアネットワーク(CAN)バスに出力するための高集積ソリューションです。このデバイスは、5Vの単一電源で動作し、高性能16ビット縮小命令セットコンピュータ(RISC)コア、SAR ADC、およびCAN 2.0Bコントローラを内蔵し、最大1Mbpsの伝送レートをサポートします。10ビットSAR ADCは、1V/Vまたは16V/Vのプログラマブルゲイン、8つの入力チャネル、および最大250kspsの変換レートのアンプを内蔵しています。8つのシングルエンドADC入力は、4つのユニポーラまたはバイポーラの完全差動入力として設定することもできます。単一電源動作の場合、外部5V電源は、ディジタルI/O、および2.5Vディジタルコアと3.3Vアナログ回路に供給する2つの個別の内蔵リニアレギュレータを駆動します。各電源レイルは、電圧低下検出とパワーオンリセット(POR)機能を提供する専用の電源監視回路を備えています。16ビットRISCマイクロコントローラ(µC)は、64KB (32K x 16)不揮発性プログラム/データフラッシュおよび2KB (1K x 16)データRAMを内蔵しています。MAXQ7670のその他の機能には、4線式SPI™インタフェース、インシステムプログラミング/デバッグ用のJTAGインタフェース、内蔵の15MHz RC発振器、外部水晶発振器サポート、パルス幅変調(PWM)能力を備えたタイマー/カウンタ、および割込み/ウェイクアップ機能を備えた7つのGPIO端子があります。

システムオンチップ(SoC)のMAXQ7670は、µCベースのスマートデータ収集システムです。16ビットRISC µCのMAXQ®ファミリの製品の1つとして、MAXQ7670は、自動車、産業用制御、およびビル自動化などの低コスト低電力の組込みアプリケーションに最適です。これらのMAXQ µCに使用されるフレキシブルなモジュラアーキテクチャによって、最小限の努力で、特定アプリケーション用のターゲット製品の開発が可能になります。

MAXQ7670は、5mm x 5mmの40ピンTQFNパッケージで提供され、-40℃～+125℃の自動車用温度範囲での動作が保証されています。

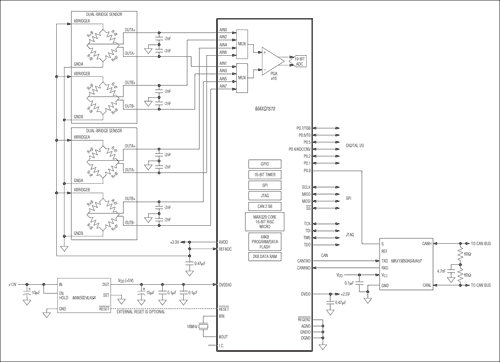

アプリケーション

• 車載ステアリング角およびトルクセンサー
• ビルオートメーション
• CANベース車載センサアプリケーション
• 産業用制御
