MAX9511
EMI抑制付きRGBHVドライバ
製品の詳細
- 可変スルーレート付きRGBドライバによってEMIを制御
- レベル変換付きHおよびV同期ドライバ
- 双方向レベル変換器によってDDCをサポート

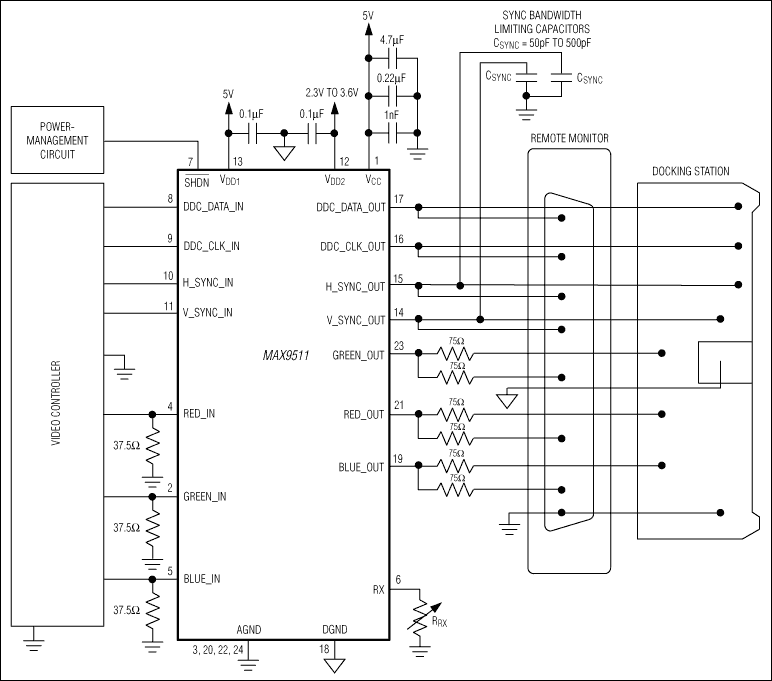

- スタブの反射をなくし、アナログRGBスイッチ不要で外付けモニタ/プロジェクタとドッキングステーションを同時に駆動
- 最大34個の外付け部品が不要
- 小型24ピンQSOPパッケージ
MAX9511は、グラフィクスコントローラおよび/またはドッキングステーション間の完全VGAインタフェースを提供します。MAX9511は、グラフィックスビデオおよび同期(RGBHV)信号用の可変EMI (電磁干渉)抑制内蔵の出力ドライバを備えており、外部負荷検出回路を内蔵しています。
MAX9511は、固定LCフィルタで帯域幅を制限せずにスルーレート(SR)を制限して、EMI放射を抑制します。このSRによって小信号帯域幅に影響を与えずに大信号帯域幅を制御するため、EMIを低減しながらビデオ画像が鮮明になります。MAX9511のSRは従来の受動LC部品よりも厳密な管理を行い、最適でない値に固定するのではなく、外付け抵抗(RRX)を変更して、SRを解像度に合わせることができます。
MAX9511の負荷検出回路は、外部負荷(モニタ、ドッキングステーション、またはプロジェクタ)が接続されると負荷状態の変化を自動的に検出し、この変化を入力段に伝えます。MAX9511は、大部分のビデオグラフィックスコントローラのディジタル-アナログ(DAC)出力の負荷検出回路に対応しています。出力ドライバは伝送ラインの反射を低減する75Ωの逆終端抵抗を補償するための6dBの利得を備えています。
外部負荷が接続されていない場合は、節電のためRGBHVチャネルをシャットダウンに移行することができます。
MAX9511は3Vおよび5V電源で動作します。DDC回路は、3Vから5Vへのロジックレベルの双方向レベル変換を実行します。MAX9511は24ピンQSOPパッケージで提供され、民生用温度範囲(0℃～+70℃)での動作が保証されています。
アプリケーション
- ドッキングステーション
- ノートブックおよびパーソナルコンピュータ用グラフィックスカード
- ノートブックPC (ラップトップ)
- ビデオグラフィックスコントローラ付き、パーソナルコンピュータのマザーボード
- ワークステーション
