MAX6638

MAX6638は温度管理用センサであり、内部(ローカル)および外部(リモート)のディジタル温度センサと、独立した2つのSMBus™シリアルポートを備えています。リモート温度の精度は±1.0℃で、ローカル温度の精度は±2℃です。また、MAX6638は、0.125℃分解能で利用可能な拡張温度分解能データも備えています。

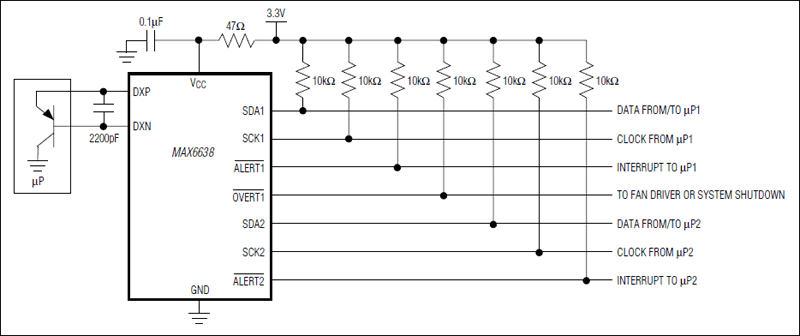

MAX6638は、次に示す3つのシステムアラームを提供します。すなわち、各SMBusシリアルポート(SMBus1およびSMBus2)で個別設定する可変スレッショルドを備えるチャネル1アラート(アクティブローALERT1)、温度過昇(アクティブローOVERT1)、およびチャネル2アラート(アクティブローALERT2)です。ローカル温度過昇、リモート温度過昇、ローカル温度過冷、またはリモート温度過冷の4つの温度条件のいずれかに違反すると、各アラート出力がアサートされます。温度が温度過昇制限レジスタ内の値を上回ると、温度過昇信号がアサートされます。アクティブローOVERT1出力は冷却ファンを作動させたり、システムシャットダウンをトリガしたりするために使用します。

2線式シリアルインタフェースポートのそれぞれは、MAX6638で処理される統合衝突回避によって相互に独立して標準的なSystem Management Bus (SMBus)のWrite Byte (バイト書込み)、Read Byte (バイト読取り)、Send Byte (バイト送信)、およびReceive Byte (バイト受信)コマンドを受け付けます。各SMBusはそれぞれ単独のシリアルデータレートを動作させて、MAX6638のいずれのレジスタにもアクセスし、データの読取りや書込みを行うことができます。MAX6638は、すべてのデュアルポートデータレジスタアクセス機能を管理し、温度管理用にマルチマスタアーキテクチャにシームレスで矛盾のない統合を行います。

MAX6638は、設定した変換レートまたはシングル変換モードで自動的に測定を行います。各SMBusポートによる変換レートの設定は高い方の変換および更新レートで変換され平均電源電流を管理することができます。シングル変換要求では、チャネル変換管理およびサイクリングがデュアルポートコントローラでレギュレートされ、2変換サイクルの最大遅延があります。

MAX6638の動作範囲は-40℃～+125℃で、0℃～+145℃の範囲で温度を測定します。MAX6638は、エクスポーズドパッド付きの4mm x 4mmの16ピンTQFNパッケージで提供されます。

アプリケーション

• コンピュータマザーボードシステム
• デスクトップコンピュータ
• グラフィックスカード
• ノートブックコンピュータ
• ワークステーション
