製品の詳細

  • USB 1.1 Signal Switching
  • <2ns Differential Skew
  • -3dB Bandwidth: >300MHz
  • Low 15pF On-Channel Capacitance
  • Low RON (max) Switches
    • 4.5Ω (max) (+3V Supply)
    • 3Ω (max) (+5V Supply)
  • 0.3Ω (max) RON Match (+3V Supply)
  • 1.2Ω (max) RON Flatness (+3V Supply)
  • <0.5nA Leakage Current at TA = +25°C
  • High Off-Isolation: -55dB (10MHz)
  • Low Crosstalk: -80dB (10MHz)
  • Low Distortion: 0.03%
  • +1.8V CMOS-Logic Compatible
  • Single-Supply Operation from +1.8V to +5.5V
  • Rail-to-Rail Signal Handling
MAX4723
4.5Ω、デュアルSPSTアナログスイッチ、UCSP

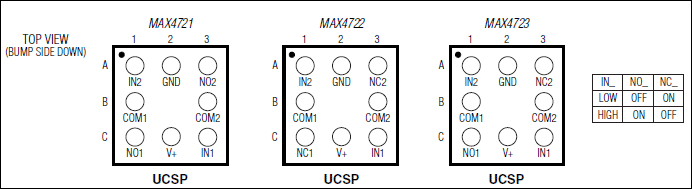

MAX4721、MAX4722、MAX4723：ピン配置
