MAX3646

新規設計には非推奨

消光比制御付き、155Mbps～622Mbps SFF/SFPレーザドライバ

消光比制御付き、低コスト155Mbpsレーザドライバ

データシート (Rev. 2)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$3.36
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 単一電源：+3.3V
  • 電源電流：47mA
  • 変調電流：85mA
  • バイアス電流：100mA
  • 自動パワー制御(APC)
  • 変調補償
  • 温度補償内蔵
  • AC結合用自己バイアス入力
  • グランド基準電流モニタ
  • レーザシャットダウンおよびアラーム出力
  • イネーブル制御およびレーザ安全機能
MAX3646
消光比制御付き、155Mbps～622Mbps SFF/SFPレーザドライバ

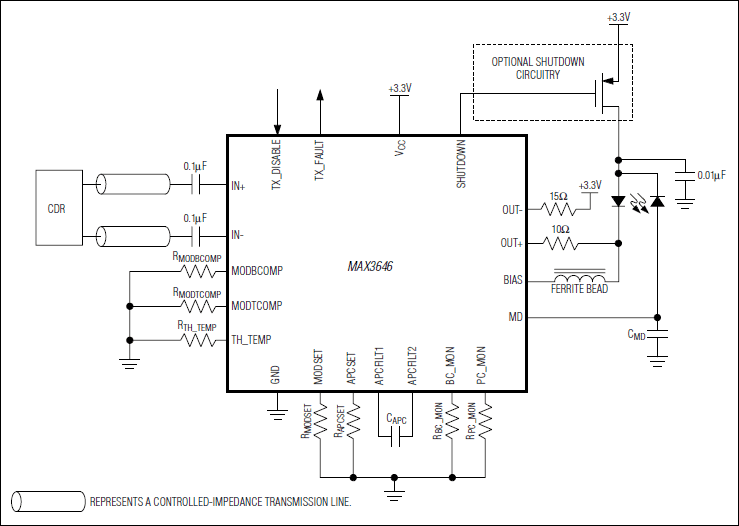

MAX3646：標準アプリケーション回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

デザイン・ノート 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX3646EVKIT

MAX3646の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 完全実装および試験済み
  • 単一電源動作：+3.3V
  • AC結合回路を実装
  • 光および電気に関する評価が可能

製品詳細

MAX3646の評価キット(EVキット)は、MAX3646の光および電気に関する完全評価を行う実装済みの検証用ボードです。

この評価キットは、PCB上で光と電気関する2つの独立セクションから構成されています。電気評価セクションの出力は、50Ωで終端されたオシロスコープに接続可能なSMPコネクタとインタフェースされています。光評価セクションの出力は、レーザ/モニタダイオードと接続可能な構成となっています。

アプリケーション

  • 125MbpsイーサネットSFP、GBIC、および1 x 9トランシーバ
  • マルチレートOC-3～OC-12 FECトランシーバ
MAX3646EVKIT
MAX3646の評価キット
