MAX12529

デュアル、96Msps、12ビット、IF/ベースバンドADC

高IF SNRおよびSFDR仕様保証の高性能、12ビットADC

データシート (Rev. 1)
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 直接IFサンプリング：最高350MHz
  • 優れたダイナミック性能
    • 70.1dB/69.7dB SN比(fIN = 70MHz/175MHzにおいて)
    • 83.2dBc/78.9dBc SFDR (fIN = 70MHz/175MHzにおいて)
  • 低電力動作：3.3V
    • 980mW (差動クロックモード時)
    • 952mW (シングルエンドクロックモード時)
  • 完全差動またはシングルエンドアナログ入力
  • 調整可能な差動アナログ入力電圧
  • 入力帯域幅：750MHz
  • 内部、外部、または共用リファレンス
  • 差動またはシングルエンドクロック
  • 25%～75%のクロックデューティサイクルに対応
  • ユーザが選択可能なDIV2およびDIV4クロックモード
  • パワーダウンモード
  • 2の補数またはグレイコードのCMOS出力
  • 範囲外およびデータ有効インジケータ
  • 小型68ピンTQFNパッケージ(10mm x 10mm x 0.8mm)
  • 評価キット入手可能(MAX12529EVKITを注文してください)
MAX12529
デュアル、96Msps、12ビット、IF/ベースバンドADC

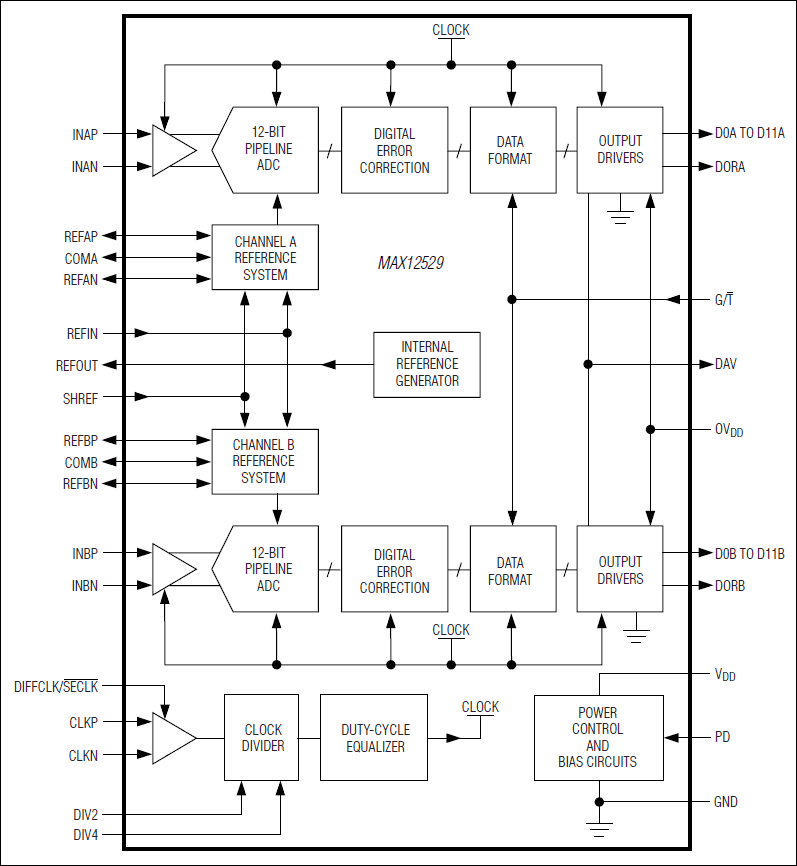

MAX12529：ファンクションダイアグラム
