LTC6269

新規設計に推奨

超低バイアス電流の500MHzデュアルFET入力オペアンプ

データシート
製品セレクション・テーブル
製品モデル
9
1Ku当たりの価格
最低価格：$5.83
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 利得帯域幅積：500MHz
  • –3dBでの帯域幅（A = 1）：350MHz
  • 低入力バイアス電流：
    • ±3fA（標準、室温）
    • 4pA（最大、125℃）
  • 電流ノイズ（100kHz）：5.5fA/√Hz
  • 電圧ノイズ（1MHz）：4.3nV/√Hz
  • 超低入力容量：450fF
  • レール・トゥ・レール出力
  • スルーレート：400V/μs
  • 電源電圧範囲：3.1V～5.25V
  • 静止電流：16.5mA
  • 高調波歪み（2VP-P）：
    • –100dB（1MHz）
    • –80dB（10MHz）
  • 動作温度範囲：–40℃～125℃

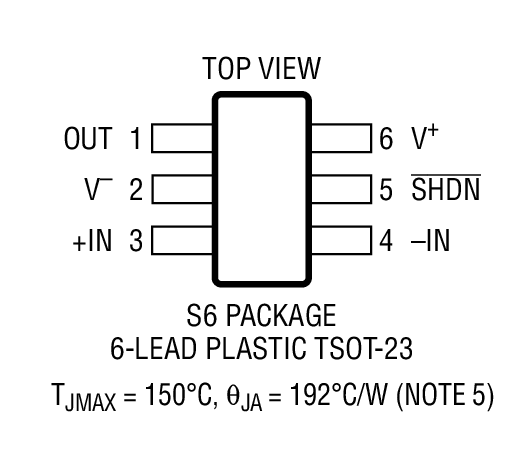

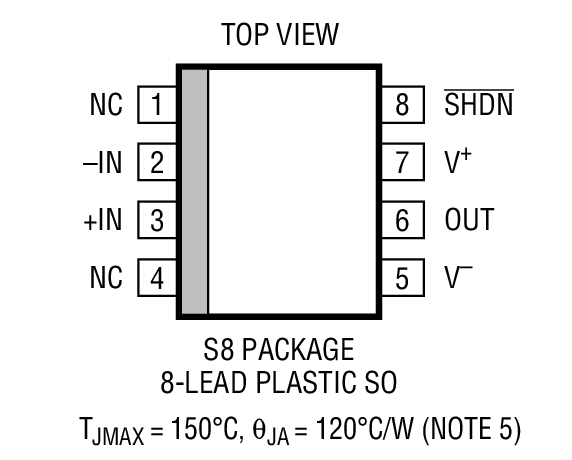

  • シングル：8ピンSO-8、6ピンTSOT-23パッケージ

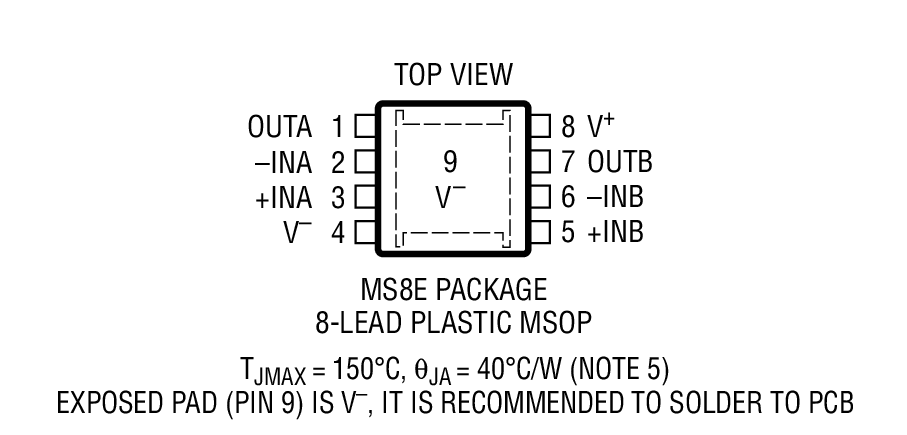

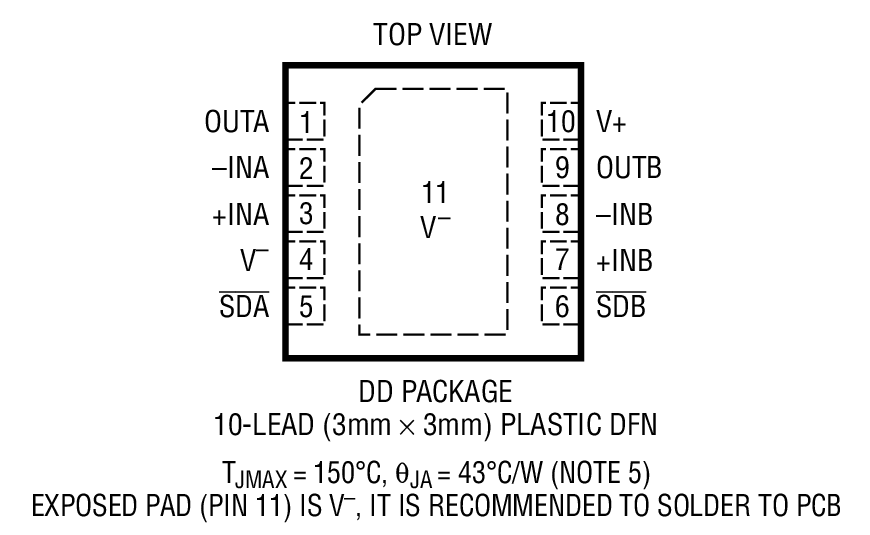

  • デュアル：8ピンMS8、3mm × 3mm 10ピンDFN 10パッケージ
LTC6269
超低バイアス電流の500MHzデュアルFET入力オペアンプ

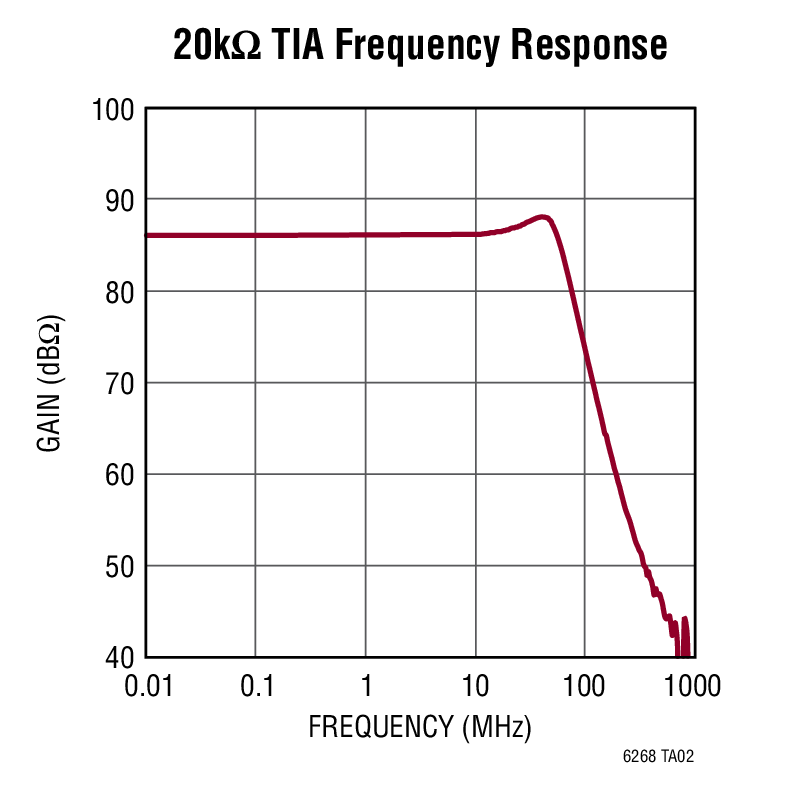

20kΩ Gain 65MHz Trans-Impedance Amplifier 20kΩ TIA Frequency Response Product Package 1 Product Package 2 Product Package 3 Product Package 4
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 2

仕様に関するお知らせ 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC6269
  • LTC6269-10

シグナル・チェーン・デザイナー – BETA版

シグナル・チェーン・デザイナーは、複雑な高精度シグナル・チェーンの構築、シミュレーションを行うために設計されたウェブベースのツールです。PCBを作成する前に、伝達関数、ノイズ、消費電力、入力範囲、DCエラーなど、回路の性能を確認できます。さまざまな部品やアーキテクチャを素早く試すことができます。シグナル・チェーンはLTspiceにエクスポートして更に解析を行うことができます。

ツールを開く

アナログ・フィルタ・ウィザード

アナログ・フィルタ・ウィザードを使用すれば、実際のオペアンプを使ってローパス、ハイパス、バンドパスのフィルタを数分で設計できます。設計プロセスを進めながら、理想的な仕様から実際の回路動作まで、フィルタ設計の特性を観察できます。ゲイン帯域幅、ノイズ、電源電流などのオペアンプ仕様のトレードオフをすばやく評価し、要件に最適なフィルタ設計を決定できます。

ツールを開く

アナログ・フォトダイオード・ウィザード

フォトダイオード・ウィザードを使用すると、フォトダイオードと接続するトランス・インピーダンス・アンプ回路を設計できます。ツールに含まれるライブラリからフォトダイオードを選択するか、カスタムのフォトダイオード仕様を入力してください。帯域幅、ピーキング（Q）、ENOB／SN比間のトレードオフをすばやく確認できます。回路パラメータを変更すると、パルス応答、周波数応答、ノイズ・ゲインのプロットですぐに結果を確認できます。

ツールを開く
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
EVAL-ADMX1002

超低歪み信号発生器測定モジュール

今すぐ購入 詳細を表示

機能と利点

  • 超低歪み、高解像度ソース
    • 周波数範囲：DC 、50Hz～40kHz
    • 独自のデジタル・プリディストーション（DPD）アルゴリズム
    • −130dBc THD（1kHz（代表値）の時）
    • 内蔵パターン・メモリを用いた任意波形発生（AWG）
    • 差動（バランス型）出力：最大3.6VRMS
  • 複数の記憶された波形間の高速パターン・スイッチング
  • スモール・フォーム・ファクタ（60mm × 40mm）
  • 低消費電力：1W（自己消費、代表値）
  • SPIインターフェースをテストおよび測定システムに統合

製品詳細

ADMX1002は、超低歪み、正弦波、高解像度の任意波形発生器です。この高性能モジュールは、独自のデジタル・プリディストーション・アルゴリズムの採用により、信号の歪みを、高性能のDAC（D/Aコンバータ）やアンプのみが達成できるレベル以下に低減します。その差動出力は、高性能ADC（A/Dコンバータ）、オーディオ・コーデック、その他のオーディオICやシステムのテストで必要になることが多いコモンモード・レベルに合わせて設定できます。容易に導入可能なSPIインターフェースとスモール・フォーム・ファクタにより、ADMX1002は、テスト・システムへの組み込みが容易にでき、測定や特性評価用の作業台でも簡単に使用できます。

アプリケーション

  • ハイエンド・オーディオのテスト
  • A/Dコンバータの特性評価およびテスト
  • センサーおよびトランスジューサのテスト
  • 周波数応答およびネットワークの解析
  • ATE（自動試験装置）

eval board
schematic 6
schematic 7
schematic 8
schematic 9
schematic 10
schematic 11
schematic 12
schematic 13
EVAL-ADMX1001

完全差動入力アクイジション・チャンネルを備えた超低歪み信号発生器測定モジュール

今すぐ購入 詳細を表示

機能と利点

  • 超低歪み、高分解能ソース
    • DC、50Hz～40kHzの周波数範囲
    • 独自のデジタル・プリディストーション（DPD）アルゴリズム
    • THD：−130dBc THD（1kHz時の代表値）
    • オンボード・パターン・メモリを用いた任意波形発生（AWG）
    • 差動（バランス）出力：最大3.5VRMS
    • 保存された複数の波形間の高速パターン切り替え
  • 完全差動入力アクイジション・チャンネル
  • スモール・フォーム・ファクタ（60mm × 40mm）
  • 低消費電力：1W（代表値、自己消費電力）
  • テストおよび測定システムに統合するためのSPIインターフェース

製品詳細

ADMX1001は、アクイジション・チャンネルを備えた超低歪み正弦波および高分解能任意波形の発生器です。この高性能モジュールは、独自のデジタル・プリディストーション・アルゴリズムの実例となるものであり、信号歪みを、高性能D/Aコンバータ（DAC）とアンプだけで達成できるレベルよりも低減します。その差動出力は、高性能A/Dコンバータ（ADC）、オーディオ・コーデック、およびその他のオーディオICやシステムのテストで必要とされることが多いコモンモード・レベルに設定できます。信号発生器とアクイジション・チャンネルは、別々の使いやすいSPIインターフェースを用いて個別に制御できます。ADMX1001は、スモール・フォーム・ファクタを有するため、テスト・システムに容易に組み込むことができ、あるいは、測定や特性評価用の作業台で簡単に使用できます。

アプリケーション

  • ハイエンド・オーディオのテスト
  • A/Dコンバータの特性評価およびテスト
  • センサーおよびトランスデューサーのテスト
  • 周波数応答とネットワーク解析
  • 自動試験装置（ATE）
EVAL-ADMX1002
超低歪み信号発生器測定モジュール
EVAL-ADMX100X-FMCZKIT - Angle View EVAL-ADMX100X-FMCZKIT - Top View ADMX1002 - Angle View ADMX1002 - Top View ADMX1002 - Bottom View
EVAL-ADMX1001
完全差動入力アクイジション・チャンネルを備えた超低歪み信号発生器測定モジュール
ADMX1001 - Top View ADMX1001 - Bottom View ADMX1001 - Angle View ADMX1001FMCZ - Top View ADMX1001FMCZ - Bottom View ADMX1001FMCZ - Angle View EVAL-ADMX100X-FMCZKIT - Angle View EVAL-ADMX100X-FMCZKIT - Top View
