LTC3714

製造中

オペアンプ内蔵、インテル対応、広い動作範囲の降圧コントローラ

データシート
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$3.71
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 超高速過渡応答を実現する真の電流モード
  • セラミックCOUTで安定
  • tON(MIN)<100nsにより、高い入力電圧範囲で動作可能
  • アクティブ電圧ポジショニングをサポート
  • センス抵抗が不要
  • 5ビットVIDでプログラム可能な出力電圧：0.6V～1.75V
  • デュアルNチャネルMOSFET同期ドライブ
  • プログラム可能な出力オフセット
  • パワーグッド出力電圧モニタ
  • 広いVIN範囲：4V～36V
  • ±1%精度の0.6Vリファレンス
  • 可変周波数
  • プログラム可能なソフトスタート
  • 出力の過電圧保護
  • 短絡シャットダウン・タイマ（オプション）
  • 強制連続制御ピン
  • ロジック制御のマイクロパワー・シャットダウン：IQ < 30μA
  • 0.209インチ幅の28ピンSSOPパッケージで供給
LTC3714
オペアンプ内蔵、インテル対応、広い動作範囲の降圧コントローラ

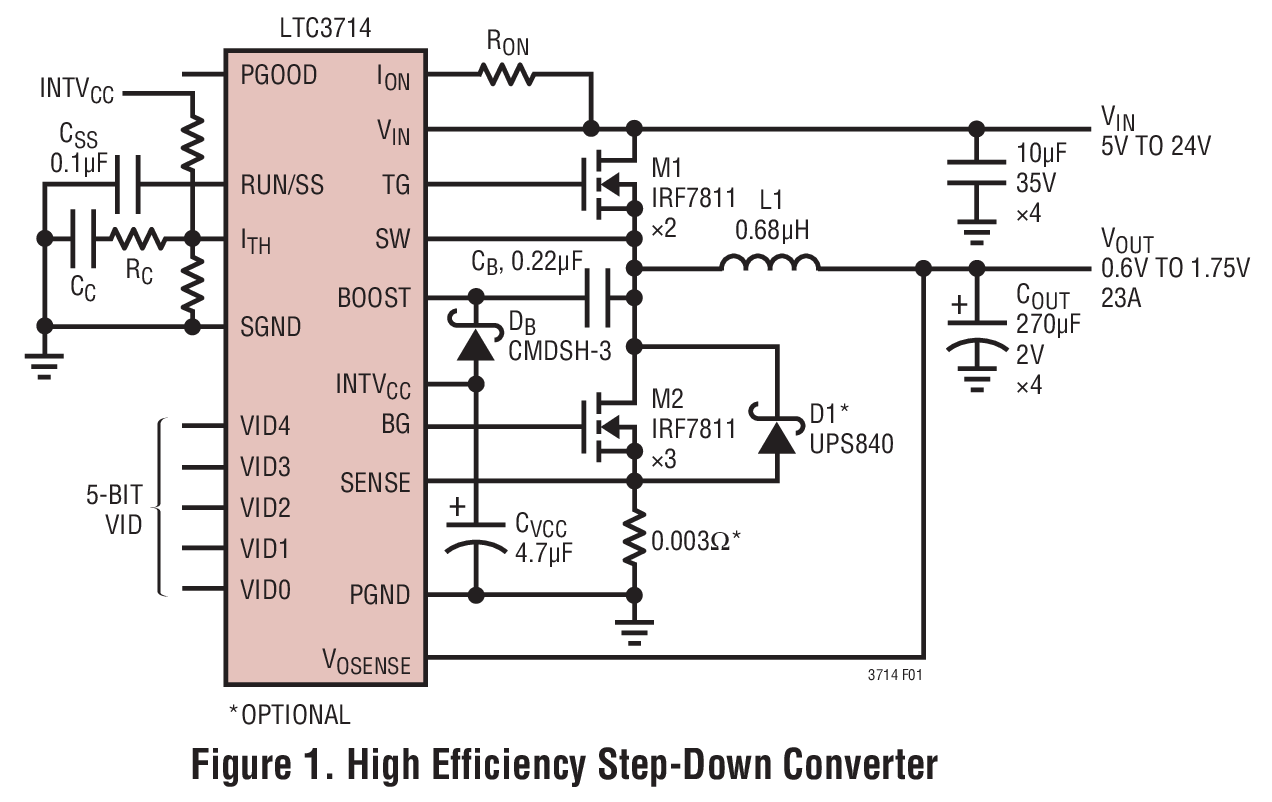

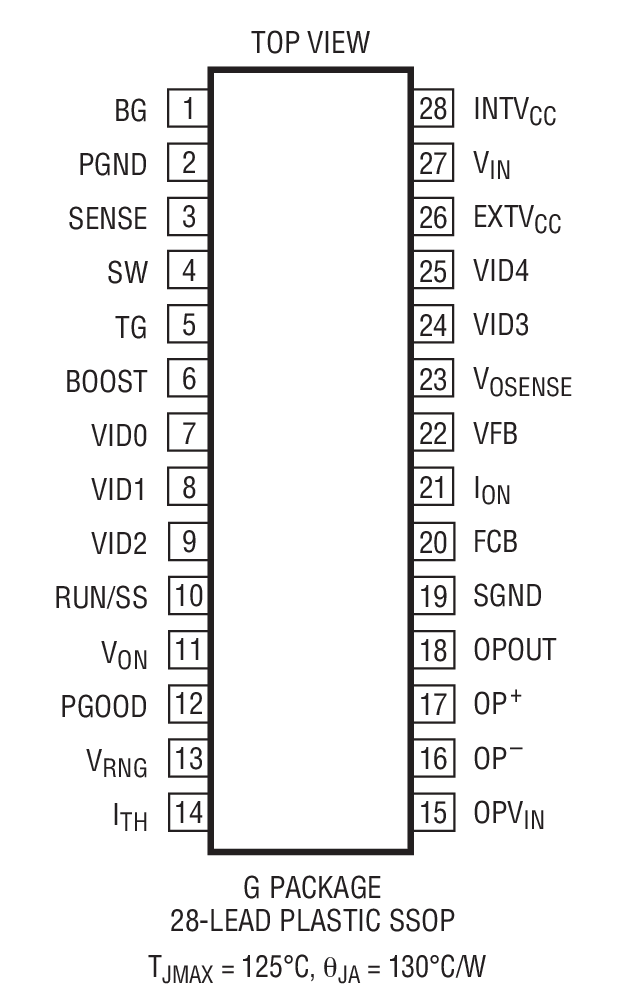

Figure 1. High Efficiency Step-Down Converter Transient Response of 8A to 23A Output Load Step Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
サージ・ストッパ、過電圧および過電流保護 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
デジタル・パワー・システム・マネージメント（PSM） 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
デュアル電源モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
複数出力降圧レギュレータ 1
LTC3880
新規設計に推奨 パワー・システム・マネージメントを搭載したデュアル出力PolyPhase 降圧DC/DCコントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC3714
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC371A

LTC3714EG | Intel's Notebook Processor Power Supply, 7.5V to 24V Input, 0.6V to 1.75VOUT @ 20A

今すぐ購入 詳細を表示

製品詳細

DC371A: Demo Board for the LTC3714 Intel Compatible, Wide Operating Range, Step-Down Controller with Internal Op Amp.



DC371A
LTC3714EG | Intel's Notebook Processor Power Supply, 7.5V to 24V Input, 0.6V to 1.75VOUT @ 20A

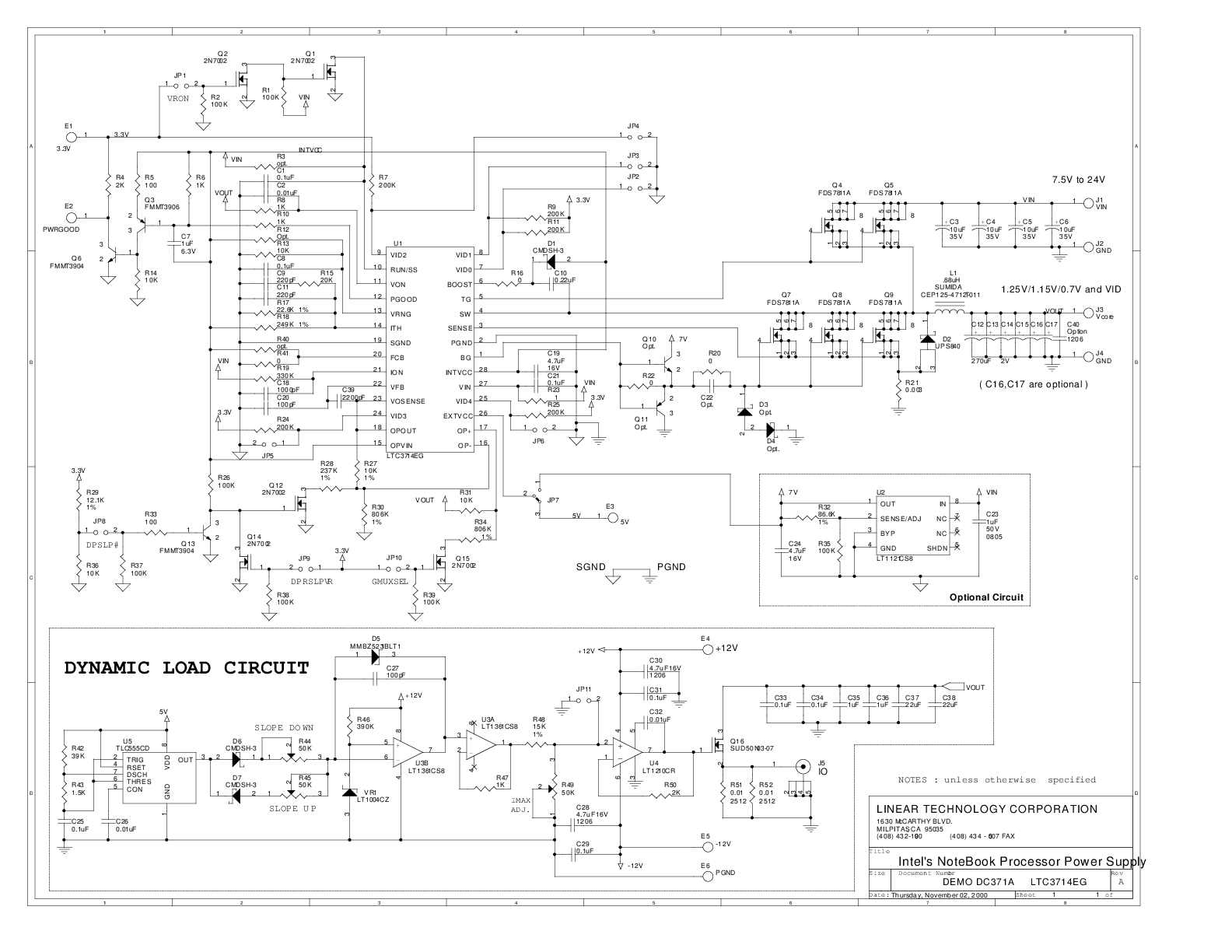

DC371A - Schematic
