DS26502

T1/E1/J1/64KCC BITSエレメント

業界唯一の64kHzコンポジットクロックトランシーバ

データシート (Rev. 8)
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • G.703 2048kHzの同期インタフェースに対応
  • G.703 64kHzの集中型(オプションA)と双方向タイミングインタフェースに対応
  • G.703付録II 64kHzと6312kHzの日本の同期インタフェースに対応
  • T1/J1 (1.544MHz)とE1 (2.048MHz)規格へのインタフェース
  • CMI符号化T1/J1とE1へのインタフェース
  • 短距離および長距離の回線インタフェース
  • メッセージ認証付きT1とE1のSSMメッセージの送受信
  • バイパスモードを備えた、T1/E1ジッタ減衰器
  • 完全に独立した送信と受信の機能
  • 75Ω/100Ω/110Ω/120Ω T1、E1、および複合クロックインタフェース用のソフトウェアで選択可能な受信側と送信側の内部終端
  • ブリッジングアプリケーションのためのモニタモード
  • 16.384MHz、12.8MHz、8.192MHz、4.096MHz、2.048MHz、または1.544MHzのマスタクロックを受信
  • 複合クロックモードでの64kHz、8kHz、および400Hzの出力
  • 8ビットのパラレル制御ポート(多重化または非多重化、Intel社またはMotorola社)
  • シリアル(SPI)制御ポート
  • ハードウェア制御モード
  • ハードウェア出力端子によるLOS、AIS、およびLOFの表示
  • 保護スイッチング用デバイス端子による高速トランスミッタ出力のディセーブル
  • IEEE 1149.1 JTAGバウンダリスキャン
  • 3.3Vの電源電圧で5V耐性の入出力
DS26502
T1/E1/J1/64KCC BITSエレメント

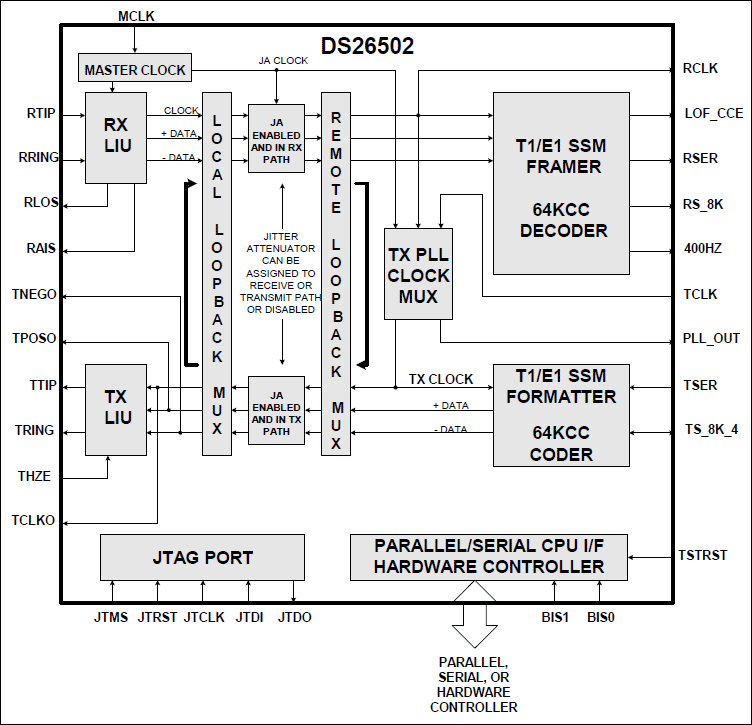

DS26502：ブロックダイアグラム
