製品の詳細

  • ディジタル通信システムの解析とトラブルシューティングを行なうためのディジタルパターンの発生と検
  • 最大232 - 1の任意の擬似ランダムパターンを発生するためのプログラマブルな多項式の長さとフィードバックタップ ; 最大32タップをフィードバック経路に使用可能
  • 最大512バイト長の長い繰返しパターン用のプログラマブルなユーザ定義のパターンレジスタ
  • 48ビットカウント/ビットエラーカウントの大容量レジスタ
  • ソフトウェアプログラマブルなビットエラー挿入
  • 完全に独立した送信経路と受信経路
  • 8ビットパラレル制御ポート
  • 最大10-2のビットエラーレート存在状態での多項式テストパターン検出
  • シリアル、4ビットパラレル、または8ビットパラレルのデータインタフェースに対してプログラム可能
  • シリアルモードのクロックレートは155MHz ; バイトモードではネット622Mbpsで80MHz ; OC-3
  • 44ピンPLCC
    • DS2174
    EBERT

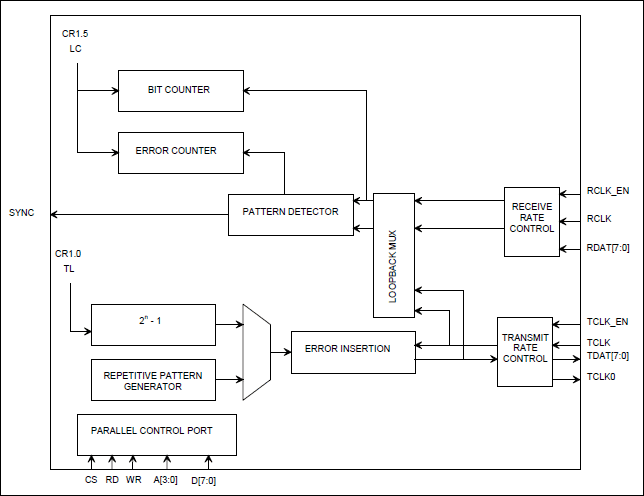

    DS2174：ブロックダイアグラム
