ADG788

製造中

SPDTスイッチ、クワッド、CMOS、2.5Ω、低電圧

データシート (Rev. C) 製品セレクション・テーブル
製品モデル
3
1Ku当たりの価格
最低価格：$1.66
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 単電源動作：1.8～5.5V
  • 両電源動作：±2.5V
  • オン抵抗：2.5Ω
  • 低いオン抵抗平坦性：0.5Ω
  • 漏れ電流：100pA
  • スイッチング時間：19ns
  • トリプルSPDT：ADG786
  • クワッドSPDT：ADG788
  • 20ピン4×4mm CSPパッケージ
  • 低消費電力
  • TTL / CMOS互換入力
  • 16ピンTSSOPパッケージのADG733 / ADG734と
    同等機能
  • 車載アプリケーション向け品質評価済
ADG788
SPDTスイッチ、クワッド、CMOS、2.5Ω、低電圧
ADG788 Functional Block Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

技術記事 3

評価用設計ファイル 1

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • ADG788
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1

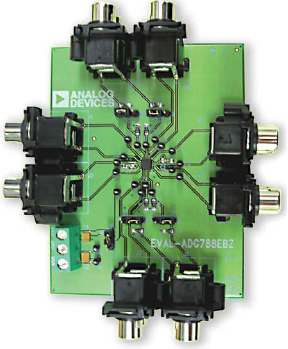

EVAL-ADG788

ADG788 Evaluation Board

今すぐ購入 詳細を表示

製品詳細

The ADG788 evaluation board supports both single- and dual-supply operation and comes fitted with connectors that allow the user to evaluate the performance of the ADG788 with minimum effort. The     operation of the switches is controlled using the on-board links or by applying external control signal to the appropriate connectors.

EVAL-ADG788
ADG788 Evaluation Board
