ADDI9036
新規設計には非推奨プログラマブル・タイミングおよびVドライバ搭載CCD TOFシグナル・プロセッサ
- 製品モデル
- 1
- 1Ku当たりの価格
- 価格は未定
Viewing:
製品の詳細
- 12ビット、45MHz ADC
- 可変ゲインCDS
- 0dB~36dB、10ビットVGA
- 可変レベル制御式ブラック・レベル・クランプ
- 174ps分解能の高精度タイミング・コア
- 内蔵7チャンネルHドライバおよびRGクロック・ドライバ
- 7チャンネルLDドライバ
- 内蔵16チャンネルVドライバ
- 全機能内蔵ISAタイミング・ジェネレータ
- I2Cシリアル・インターフェース
- 1または2データ・レーン対応MIPI CSI-2送信インターフェース
- 外部水晶発振器用内蔵ドライバ
- 8個のGPO
- 6mm × 6mm、0.5mmピッチの117ボールWLCSPパッケージ
ADDI9036は、電荷結合素子(CCD)飛行時間(TOF)イメージング・アプリケーション用の全機能45MHzフロントエンド・ソリューションです。ADDI9036には、アナログ・フロントエンド(AFE)、プログラマブル命令セット・アーキテクチャ(ISA)タイミング・ジェネレータ(ISATG)、7チャンネル・レーザー・ダイオード(LD)ドライバ、7チャンネルHドライバ、16チャンネル垂直ドライバ(Vドライバ)が含まれます。高精度タイミング®・コアは、45MHzでの動作時に約174psの分解能でCCD水平クロックとLD出力の調整を可能にします。
AFEには、ブラック・レベル・クランピング、相関ダブル・サンプラ(CDS)、可変ゲイン・アンプ(VGA)、12ビットA/Dコンバータ(ADC)が含まれます。AFEデータは、MIPI® CSI-2送信インターフェースを通じて出力されます。
内部レジスタは、I2Cシリアル・インターフェースによってプログラムできます。
ADDI9036は、6mm × 6mm、117ボールWLCSPパッケージを採用しており、動作温度範囲−20°C~+85°Cで仕様規定されています。
アプリケーション

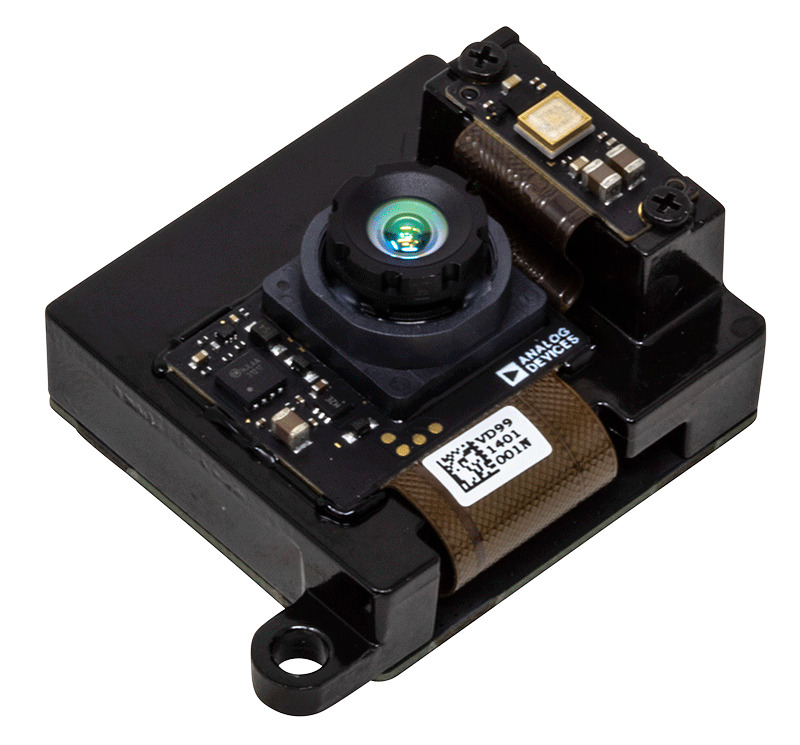

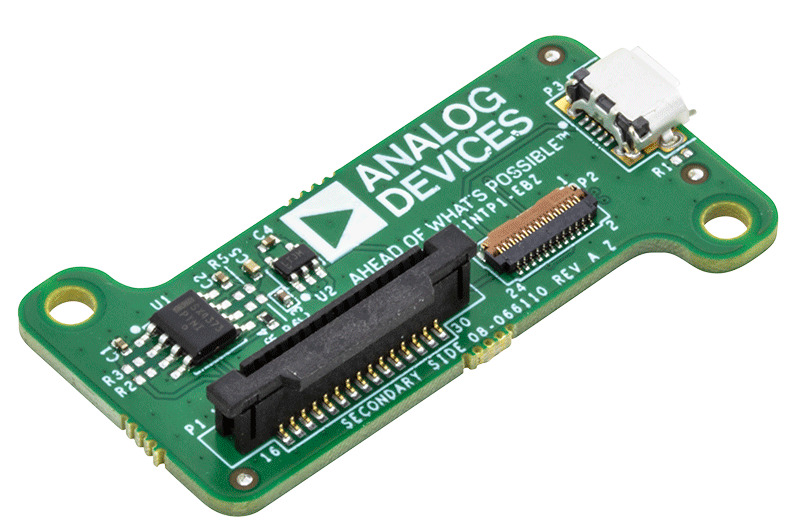

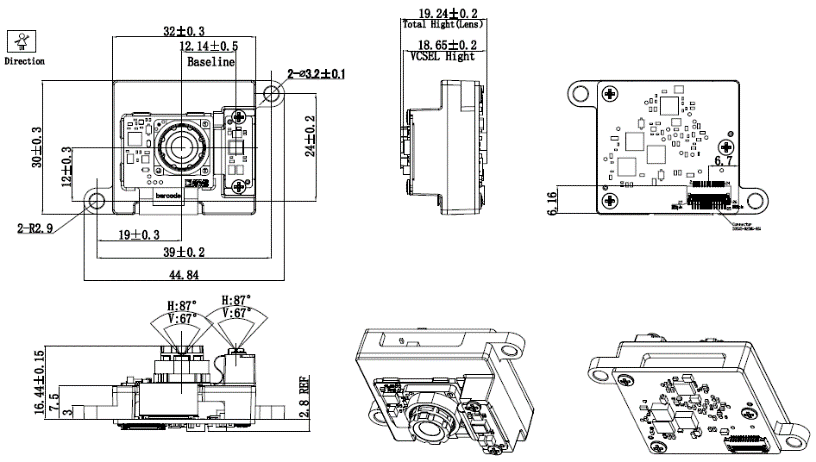

- TOF CCDカメラ
ドキュメント
データシート 1
技術記事 2
デバイス・ドライバ 1
Analog Dialogue 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADDI9036BCBZRL | 117-Ball WLCSP (6.04 mm x 6.12 mm x 0.60 mm) |
これは最新改訂バージョンのデータシートです。
